产品概述

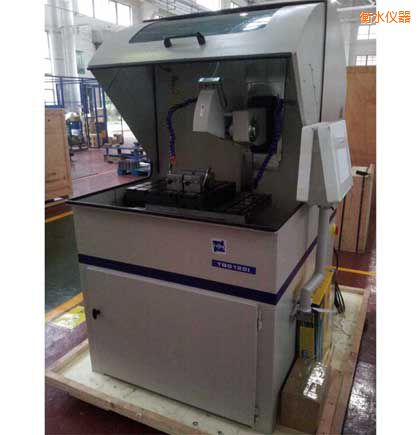

TQG120大型全自动切割机是一种大型自动化的金相切割机。采用西门子可编程控制器，实现切割力与瞬时切割电流最佳匹配，自动保护机器，自动
复位，，具有非常高的可靠性，强大的控制能力；在人机交互方面采用了触摸屏；在控制上采用了高精度步进电机。适用于切割各种金属，，非金属材料的试样，以便观
察材料金相、岩相组织。本机切割过程自动化、噪音低、操作简便，安全可靠，，是现代试验室制作固体材料试样的重要设备之一。
该产品解决了汽车行业发动机曲轴、车桥切割等复杂异性零件，成功应用在长安福特马自达发动机公司、北汽福田发动机、一汽发动机、广汽发动机等高
端用户群体。公司可根据不同用户、不同材料、不同切割工艺量身制定各种配方切割片，使你产品使用周期的经济成本大大降低，是国内唯一、真正、全面替代进口
产品的高端金相切割设备。
技术参数
|
TQG120全自动金相试样切割机
|
|
设备尺寸(长×宽×高)
|
1590mm ×1500mm×1850mm
|
|
切割室尺寸
|
680mm ×1030mm
|
|
适用尺寸
|
最大φ160 mm
|
|
最大矩形切割能力（宽×高）
|
220mm×120mm
|
|
切割速度
|
0.005-10mm/s内可调
|
|
砂轮片尺寸
|
外径φ450 mm×内径φ32mm× 厚度3.2mm
|
|
主轴电机功率
|
7.5KW以上
|
|
冷却箱容量
|
120L以上，液位视窗便于观察冷却液消耗量。
|
|
工作台横向移动距离
|
X轴，最大距离300mm
|
|
砂轮纵向进给
|
Y轴，在前后方向进给行程最大200mm。
|
|
主轴垂直运动长度
|
Z轴：最大移动距离大于200mm
|
|
砂轮进给移动速度
|
0~10mm/s
|
|
移动距离精度
|
0.005mm
|
|
进给电机功率
|
1kw以上
|
|
垂直动作电机功率
|
0.4kW或更多
|
|
夹紧虎钳
|
快速夹紧式（手动）
|
|
虎钳动作
|
X轴最大距离200mm
|
|
切割台尺寸（X×Y）
|
500mm×350mm
|
|
电源
|
380V 50HZ
|
