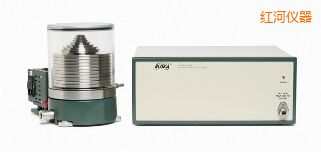

    皮托静压压力标准活塞式压力计
    型 号:2468A
    品 牌:美国FLUKE
    技术指标:压力范围:0.4 ~ 103 inHg
    可选压力范围:3.4 ~400 inHg
    准确度:高度 ± 0.5 英尺,空速±0.003 节
    红河皮托静压压力标准活塞式压力计-2468A-美国FLUKE

    2468是专门为校准大气数据测试系统而开发的产品。自动悬浮系统使操作人员只需按照Winprompt软件加载砝码即可。2468是基于广泛使用的2465气体活塞式压力计开发的。

    尽管一系列的静压测试设备通常以英尺显示高度,节显示空速,但校准时通常以inHg或mbar来校准。Winprompt程序允许以英尺、米、节或其他的压力单位。

    ·         压力范围:0.4 ~ 103 inHg

    ·         可选压力范围:3.4 ~400 inHg

    ·         准确度:高度 ± 0.5 英尺,空速±0.003 节

    ·         校准大气数据测试仪的理想之选

    ·         支持Ps、Pt和 Qc的绝压、表压校准

    ·         多个校准单位可选

    压力范围

    自动悬浮模式
    (使用标准活塞模块)

    高度:- 2000~ 65,000英尺
    空速:175 ~1000节
    压力:1.4 ~103 inHg(47~3500 mbar)表压或绝压

    自动悬浮模式
    (使用选件的活塞模块)

    压力:7.5 ~ 400 inHg(255 mbar ~ 13.5 bar),表压或绝压

    手动模式
    (使用标准活塞模块)

    标准活塞模块
    高度:- 2000 ~ 95,000英尺
    空速:100 ~ 1000节
    压力:0.4 ~103 inHg(13.5 ~ 3500 mbar),表压或绝压

    活塞模块
    (使用选件的活塞模块)

    压力:3.4 ~ 400 inHg(115 mbar ~ 13.5 bar),表压或绝压

    ·

    精度

    高度

    精度

    空速

    精度

    0英尺

    0.5英尺

    100节

    0.003节

    30,000英尺

    1英尺

    500节

    0.003节

    60,000英尺

    3.8英尺

    1000节

    0.006节

    ·

    活塞模块(标准)

    有效面积

    0.52 in2 (3.4 cm2)

    压力范围

    0.4~103 inHg(13.5 ~3500 mbar),表压或绝压

    准确度

    0.0010%读数或0.00003 inHg (0.001 mbar)(取较大者)

    稳定性

    3 ppm/年

    材料

    活塞为440C不锈钢,套筒为碳化钨

    热膨胀系数

    1.5E-05/°C

    ·

    活塞模块(可选)

    有效面积

    0.13 in2 (0.84 cm2)

    压力范围

    3.4~ 400 inHg(115 mbar ~ 13.5 bar),表压或绝压

    准确度

    0.0026%读数或0.0008 inHg(0.028 mbar)(取较大者)

    稳定性

    3 ppm/年

    材料

    活塞和套筒均为碳化钨

    热膨胀系数

    9.1E-06/°C

    ·

    砝码

    总质量

    12kg

    托盘质量

    1 kg

    常规指标

    电源

    115/230 V交流,50/60 Hz,15 W

    温度

    工作温度为15 °C~ 28 °C
    贮存温度为- 20 °C ~ 70 °C

    湿度

    工作湿度为20% ~ 75%相对湿度,非凝结
    贮存湿度为0 ~ 90%相对湿度,非凝结

    压力介质

    高纯度氮气或洁净干燥的空气

    ·

    自动悬浮控制器

    活塞位置

    传感器类型:感应式
    活塞位置分辨率:0.001 in(0.001 cm)
    下沉速率分辨率:0.001 in/min(0.001 cm/min)

    活塞温度

    传感器类型:四线PRT
    准确度:± 0.1 °C
    分辨率:0.01 °C

    空气密度

    传感器类型
    温度:薄膜RTD
    湿度:电容式
    气压:压阻式准确度
    温度:± 2 ° C
    湿度:± 15%
    压力:± 5 mmHg

    真空参考

    传感器类型:热电堆式
    准确度:10%读数或10 mTorr(取较大者)
    分辨率:1 mTorr

    内置大气压计

    准确度:优于± 0.0008 inHg



    型号

    描述

    2465A-754

    气体活塞式压力计基座

    2468A-799

    砝码组

    2468-758

    标准活塞:0.4 - 103 in.Hg

    2468-707

    低量程活塞:3.4 - 400 in.Hg

    2468-730

    中高量程活塞:4 - 2000 in.Hg

    通用配件:


    配件

    描述

    2456-LEM

    实验室环境监测器(LEM)

    2456-VAC

    真空传感器模块

    3990-801

    手动气压控制器,压力最高至7 MPa (1,000 psi)

    2465A-23

    压力连接管和接头

    99878-800

    自动排气真空泵,85升/分钟,50/60 Hz
    115/230 VAC可选
    *请注意:Autofloat系统需要带自动排泄功能的真空泵。
    *请注意:产生绝压模式压力需要2个真空泵

    2456-800

    活塞式压力计监测器(单通道)

    2456-801

    活塞式压力计监测器(双通道)
