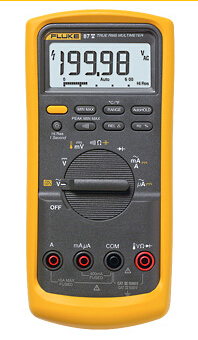

淮安工业数字多用表-Fluke 83 V-美国FLUKE
精度和诊断功能可使工业生产力最大化
新推出的Fluke 87V/C大大改进了测量功能、诊断功能、分辨率和精度，能够更多地解决马达驱动、工厂自动化设备、配电和机电等设备的故障。
新推出的80系列数字多用表包括以下型号：
-
Fluke
83 V 工业数字多用表
-
Fluke
87 V/C 真有效值工业数字多用表
-
Fluke
87 V/E2 工业电工组合套件
87V/C数字多用表非常类似于经典的87数字多用表，但是具有更强的解决问题的能力，更加安全、便捷，具有更好的冲击保护措施。
80V系列多用表经过第三方独立测试，完全满足ANSI/ISA S82.01第二版和EN61010-1 CAT IV 600V/CAT III 1000V标准的要求。可以承受8,000 V以上的电压脉冲，大大降低了浪涌和击穿的危险。
能使生产力最大化的新功能
-
能够精确测量调速马达驱动和其它电噪声设备的电压和频率（87V/C）
-
内置温度计，无需其它设备，就可以方便地读取温度值(87V/C)
-
可选磁性悬挂套件，方便设置和观察，，解放双手从事其它工作
-
高亮度的大数字显示屏具有两级背光，使得80 V系列多用表比其它型号更容易读取测量结果
|
功能
|
83V
|
87V
|
|
精确测量非线性信号的真有效值交流电压和电流
|
|
•
|
|
可选的滤波器，用于精确测量马达驱动的电压和频率
|
|
•
|
|
0.05 %的直流精度
|
|
•
|
|
6000字, 3-3/4位
|
•
|
•
|
|
4-1/2位的精确测量模式(20,000字)
|
|
•
|
|
测量高达1000 V交流和直流信号
|
•
|
•
|
|
连续测量30秒的10 A、20 A电流
|
•
|
•
|
|
内置温度计，无需携带更多工具(包括了TC探头)
|
|
•
|
|
高达200 kHz的频率测量，以及百分比表示的占空比
|
•
|
•
|
|
阻抗、通断和二极管测试
|
•
|
•
|
|
10,000 μF的电容测量量程，，用于器件和马达电容的测量
|
•
|
•
|
|
最小/最大值－平均值记录，具有最小/最大值报警功能，可自动捕获信号变化
|
•
|
•
|
|
尖峰捕获功能，可以记录快达250μs的瞬态信号
|
•
|
•
|
|
相对模式，在进行低的阻抗测量时可以消除测试导线的干扰
|
•
|
•
|
|
自动和手动量程，，具有最大的灵活性
|
•
|
•
|
|
接触保持功能，捕获稳定读数，消除了噪声信号
|
•
|
•
|
|
大的显示数字和两级白色背光，增强了可读性
|
•
|
•
|
|
用于快速变化或不稳定信号显示的模拟指针
|
•
|
•
|
|
输入报警功能，在使用错误的输入插头时发出声音报警
|
•
|
•
|
|
改进的可选休眠模式，延长电池寿命
|
•
|
•
|
|
无需破坏校准铅封，即可快速的更换电池
|
•
|
•
|
|
具有可拆除皮套的"经典"设计，皮套内可以存放测试导线和探头
|
•
|
•
|
|
终生质保
|
•
|
•
|
电气安全性
所有输入的保护级别为Category III, 1000 V和Category IV 600 V。可以承受8,000 V以上的脉冲，大大降低了浪涌和击穿的危险。
正确测量脉宽调制的马达驱动信号
在此之前，没有哪款多用表能够精确测量调速马达信号。但是，Fluke 87V/C专门针对由调速马达驱动产生的复杂信号进行了设计。再也无需猜测驱动系统的故障，将会获得潜在的生产力。每一测量和每次测量都精确无比。
-
精确测量具有噪声的脉宽调制交流电压。可在ASD和马达的接线柱上进行测量。
-
精确测量频率（马达速率）。频率测量不受ASD负载频率的影响
-
使用可选的电流钳附件，可以测量交流电流
-
将87V/C的读数与ASD上显示的值相比较
特殊的屏蔽措施防止了大驱动系统产生的高频、高能噪声的影响
对于Fluke 87V来说，复杂的PWM驱动信号测量不在话下
50 Hz马达驱动输出电压的脉宽调制信号的细节。1000V，50 微秒的脉冲即导致某些测试设备的不稳定。
|
技术指标
|
|
直流电压
|
最大电压： 1000V
准确度：Fluke 83 V: ±(0.1%+1)
Fluke 87 V/C:
±(0.05%+1)
最大分辨率：Fluke 83 V: 100 μV
Fluke 87 V/C: 10
μV
|
|
交流电压
|
最大电压：1000V
准确度： Fluke 83 V: ±(0.5%+2)
Fluke 87 V/C:
±(0.7%+2)真有效值
交流带宽：Fluke 83 V: 5kHz
Fluke 87 V/C:
20kHz
使用低通滤波器；3db @ 1kHz
最大分辨率： 0.1 mV
|
|
直流电流
|
(20 A，30秒，最大)
最大电流：10A
电流准确度： Fluke 83 V:
±(0.4%+2)
Fluke 87 V/C:
±(0.2%+2)
最大分辨率：Fluke 83 V: 0.01 mA
Fluke 87 V/C: 0.01 μA（高分辨率模式）
|
|
交流电流
|
(20 A，30秒，最大)
最大电流：10A
电流准确度： Fluke 83 V:
±(1.2%+2)
Fluke 87 V/C:
±(1.0%+2)真有效值
最大分辨率： 0.1 μA
|
|
电阻
|
最大电阻：50 MΩ
准确度： Fluke 83 V: ±(0.4%+1)
Fluke 87 V/C:
±(0.2%+1)
最大分辨率： 0.1Ω
|
|
电容
|
最大电容：9,999 μF
准确度：±(1%+2)
最大分辨率：0.01 nF
|
|
频率
|
最大频率：200 kHz
准确度：±(0.005%+1)
最大分辨率： 0.01 Hz
|
|
占空比
|
最大占空比：
准确度： ±(0.2% /khz +0.1%)
最大分辨率：
|
|
温度测量
|
Fluke 83 V, 87 V/E: -200.0°C - 1090°C
- 328.0°F -
1994.0°F
不包括探头
|
|
80 BK温度探头
|
-40.0°C - 260°C
-40.0°F - 500°F, 2.2°C或2%，取较大值
|
|
电导率
|
最大电导率：60.00 nS
准确度： ±(1.0%+10)
最大分辨率： 0.01 nS
|
|
二极管
|
量程：3 V
分辨率： 1 mV
准确度： ± (2 % + 1)
|
|
占空比量程
|
准确度：± (0.2% /kHz + 0.1 %)之内
|
|
环境特性
|
|
工作温度
|
-20°C至+55°C
|
|
储存温度
|
-40°C至+60°C
|
|
湿度（无冷凝）
|
0% - 90% (0°C - 35°C)
0% - 70% (35°C - 55°C)
|
|
运行海拔高度
|
2000 m
|
|
安全特性
|
|
过电压类别
|
EN 61010-1，1000 V CAT III, 600V CAT IV
|
|
机构认证
|
UL、CSA、TüV和VDE认证
|
|
机械和通用技术指标
|
|
尺寸
|
201 x 98 x 52 mm (含防护套)
|
|
重量
|
355 g
|
|
包括防护套和可折出支架
|
624 g
|
|
显示
|
数字：6000字，每秒刷新4次
( 87型在高分辨率模式下为19,999字)
模拟指针：32段，每秒刷新40次
频率： 19,999字，,在> 10 Hz时每秒刷新3次
|
|
保修期
|
终身质保
|
|
电池寿命
|
碱性电池：~400小时，典型值，无背光
|
|
抗冲击性
|
1米跌落试验，遵循IEC
61010-1:2001
|
|
抗振性
|
满足MIL-PRF-28800对Class 2设备的要求
|
|
型号名称
|
描述
|
|
Fluke 87V/C
|
包括：
|
|
Fluke 83V
|
包括：
-
TL75测试线
-
AC175鳄鱼夹
-
防护套
-
9V电池（已安装）
|
|
Fluke 87V/E2 Kit
|
包括：
-
87V/C多用表
-
TL224测试线
-
AC220长型鳄鱼夹
-
TP238测试探头
-
磁铁和悬挂带
-
80BK温度探头
-
防护套
-
9V电池（已安装）
|
|
Clips
|
|
AC220
|
SureGrip™鳄鱼夹
|
|
AC280
|
SureGrip™挂勾探针
|
|
AC283
|
SureGrip™探针
|
|
AC285
|
SureGrip™鳄鱼夹
|
|
AC87
|
大负荷母线测试夹套件
|
|
AC89
|
大负荷绝缘刺针测试夹
|
|
BP980
|
双橡胶插头套件
|
|
TLK225
|
SureGrip™ Master附件组
|
|
Test Probes
|
|
TP1
|
Slim Reach测试探头组
|
|
TP2
|
Slim Reach测试探头组
|
|
TP220
|
SureGrip™工业测试探头
|
|
TP4
|
Slim Reach测试探头组
|
|
TP74
|
灯笼式探针测试探头组
|
|
TP80
|
电子测试探头组
|
|
TP912
|
TL910的替换探针
|
|
TP920
|
测试探头适配器套件
|
|
机套和挂件
|
|
C100
|
万用表和附件包
|
|
C101
|
硬质仪器箱
|
|
C35
|
柔软便携包
|
|
C550
|
工具包
|
|
C800
|
仪表和附件箱
|
|
CXT80
|
豪华包
|
|
CAMO-C25
|
迷彩便携包
|
|
Fluke MeterCleaner™纸巾
|
Fluke MeterCleaner™纸巾
|
|
H80M
|
H80M带磁性挂件的防护套
|
|
TPAK
|
ToolPak™
|
|
C1600
|
带轮的万用表和附件仪器箱
|
|
C25
|
用于数字万用表的大软包
|
|
测试线，探头和线夹
|
|
85RF
|
85RF高频探头
|
|
TL80A
|
基本电气测试线组
|
|
照明灯
|
|
L200
|
探头照明灯套件
|
|
L210
|
探头灯套件
|
|
L215
|
SureGrip™套件，包括探头灯和探头延长器
|
|
电流钳
|
|
i400
|
交流电流钳
|
|
i1010
|
交/直流电流钳
|
|
i1010 Kit
|
i1010-KIT交/直流电流钳和便携包套件
|
|
i200
|
交流电流钳
|
|
i2000 flex
|
交流电电流钳表
|
|
i410-KIT
|
i410-KIT交/直流电流钳和便携包套件
|
|
附件套件
|
|
TLK-220 US
|
SureGrip工业测试线
|
|
高压探头
|
|
80K-40
|
高压探头
|
|
80K-6
|
高压探头
|
|
Test Leads
|
|
H900
|
测试线支架
|
|
TL220
|
SureGrip™工业测试线组
|
|
TL221
|
SureGrip™延长测试线组
|
|
TL222
|
SureGrip™硅树脂防热测试线
|
|
TL223
|
电气测试线组
|
|
TL224
|
SureGrip™隔热测试线
|
|
TL225
|
SureGrip™杂散电压适配器测试线组
|
|
TL26A
|
TL26A 60英寸长5路测试引线组
|
|
TL40
|
伸缩式探针测试线组
|
|
TL71
|
超值测试线组
|
|
TL75
|
Hard Point™测试线组
|
|
TL76
|
多合一测试线组
|
|
TL81A
|
豪华型电气测试线组
|
|
TL910
|
电气测试探头组
|
|
TL930
|
接插线组(60 cm)
|
|
TL932
|
接插线组(90 cm)
|
|
TL935
|
接插线套件(60, 90, 120 cm)
|
|
TL940
|
微型挂勾测试线组
|
|
TL950
|
微型探针测试线组
|
|
TL960
|
微型挂勾测试线组
|
|
TL970
|
挂勾和探针套件
|
|
TLK220
|
TLK-220 EUR SureGrip工业测试线套件
|
|
温度
|
|
80AK-A
|
热电偶适配器
|
|
80PK-11
|
80PK-11 K型柔性带套热电偶温度探头
|
|
80PK-24
|
SureGrip气体温度探头
|
|
80PK-25
|
SureGrip刺穿式温度探头
|
|
80PK-26
|
SureGrip锥形温度探头
|
|
80PK-27
|
SureGrip工业表面温度探头
|
|
80PK-8
|
管夹式温度探头
|
