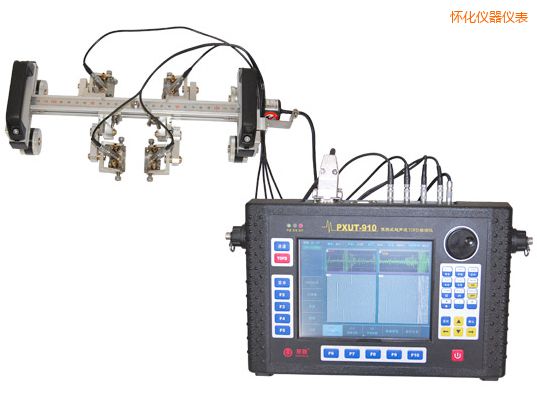

通道数
|
8个接口，最多连接8个探头
|
|
脉冲类型
|
负方波脉冲（脉冲宽度可调）
|
|
脉冲前沿
|
<8ns
|
|
脉冲宽度
|
50~1000ns连续可调 (10ns步长)
|
|
重复频率
|
每通道范围100～1000Hz可调
|
|
检波方式
|
硬件检波
|
|
采样频率
|
100MHz/200MHz
|
|
频带宽度(-6dB)
|
0.5~5MHz、2~10MHz、4~15MHz、0.5~30MHz（宽带）
|
|
波形显示方式
|
射频波、全波、正半波、负半波，南通友联超声波，FFT频谱
|
|
声速范围
|
300～20000m/s
|
|
声程范围
|
5.12～10000μs
|
|
延时范围
|
0～1000μs
|
|
触发方式
|
编码器触发（最大分辨率0.25mm，超声波探伤仪 试块，支持双路编码器）
时间触发（最大分辩率5ms）
|
|
等效输入噪声
|
40×10-9V/√Hz
|
|
衰减精度
|
< ±1dB/20dB
|
|
发射脉冲后盲区
|
< 2μs
|
|
成像模式
|
根据仪器的设置和扫查方式显示常规探头彩色B扫、TOFD探头B扫、D扫等图像
|
|
记录方法
|
原始数据完全记录，采样深度4096点
|
|
扫查长度
|
单次扫查0.01～2m可调，连续扫查长度大于1500m
|
|
工作模式
|
单通道/多通道脉冲反射法检测；单通道/多通道TOFD检测；脉冲反射法与TOFD联合检测
|
|
在线数据分析
|
多通道A扫波形同时回放
多通道数据全局图像浏览、通道选择细节缩放观察
缺陷长度、深度、高度等尺寸参数的多通道联合定量分析
|
|
离线数据分析
|
多通道A扫波形同时回放
多通道数据全局图像浏览、通道选择细节缩放观察
缺陷长度、深度、高度等尺寸参数的多通道联合定量分析
合成孔径聚焦（SAFT）
|
|
数据报告
|
可根据4730.10标准报告格式生成检测报告
|
|
内存
|
1 GB（可升级）
|
|
闪存[CF]
|
4GB（可升级）
|
|
接口
|
LAN、VGA、USB2.0
|
|
显示
|
6.5″高亮度真彩色高分辨率 1024×768像素LCD触摸屏
|
|
控制
|
触摸屏、前面板键盘、多功能旋钮
|
|
兼容外部设备
|
USB键盘鼠标，多通道超声波探伤仪，通过USB或LAN连接打印机/PC，VGA外接显示器/投影仪
|
|
电源
|
14.4V锂离子电池组，超声波探伤仪操作视频，6.6AH工作时间>6小时，外接19V适配器
|
|
尺寸
|
277（宽）×183（高）×72（厚）mm（含电池）
|
|
重量
|
2.41 kg（含电池）
|
