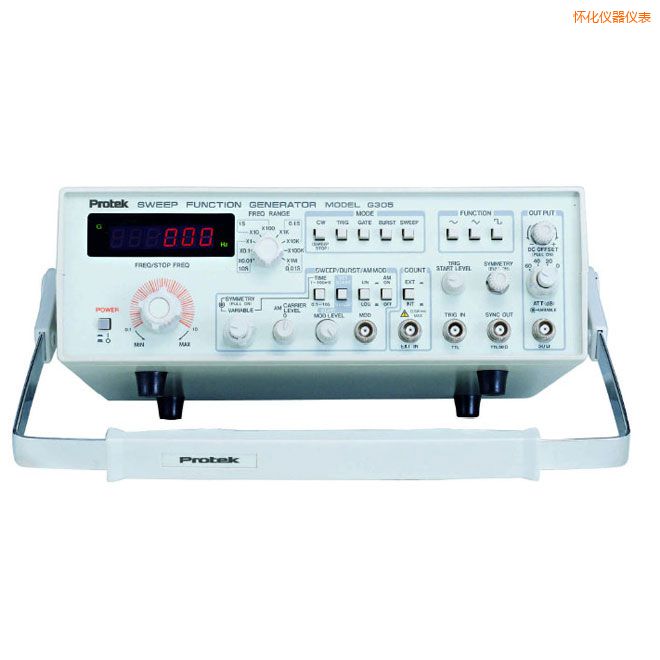

函数信号发生器(9 档) |
|
| 型 号：G305 |
| 品 牌：韩国兴仓Protek |
| 技术指标：频率范围：0.01Hz-10MHz(9档) |
 |
怀化函数信号发生器(9 档)-G305-韩国兴仓Protek
特点
0.01Hz-10MHz(9 档)
正弦波、三角波、方波、斜波、脉冲波
门与触发输出
突发输出
扫频函数（线性/对数）
VCG 输入
AM 调制
可变对称性
输出衰减器
DC 偏置
频率计数器
输出
|
频率范围
|
0.01Hz-10MHz(9档)
|
|
精度
|
计数器精度
|
|
幅度
|
10Vp-p in 50Ω 负载
|
|
衰减
|
0/20/40/60dB 可变
|
|
阻抗
|
50Ω±10%
|
正弦波
|
均匀性
|
±0.2dB(0.01Hz-100KHz)
±2dB(100KHz-10MHz)
|
|
失真
|
5%(10Hz-50KHz)
|
方波
三角波
|
线性
|
99% or More-100KHz
|
|
对称变化
|
20:80-80:20
|
|
VCF 输入
|
0V-5V DC
|
扫频函数
|
方式
|
线性和对数
|
|
宽度
|
1：1到1：100
|
|
时间
|
1ms-10s
|
频率计数器
|
范围
|
1Hz-10MHz
|
|
精度
|
0.01/0.1/1/10s
|
|
最大输入电压
|
±1 Count/±Time Base Error
|
|
输入阻抗
|
|
|
AM 调制
|
0-100%,5V Max.Input
|
Time Base Error
|
Frequency
|
10MHz
|
|
Aging rate
|
±3*10-5/Month
|
|
Temperature
|
±1*10-5(0℃-40℃)
|
|
突发
|
1ms 到10s 开启时间
|
|
触发模式
|
一周振荡
由输入触发
|
|
开启方式
|
当输入高时振荡
|
一般
|
电源
|
100/120/220/230V AC±10%
50-60Hz
|
|
尺寸
|
300(W)*300(D)*98(H)mm
|
|
重量
|
Approx.4Kg
|
