时代超声波探伤仪 |
|
型 号:TUD300 |
品 牌:TIME北京时代集团 |
技术指标:测量范围(mm):2.5~5000(钢纵波) |
|
湖州时代超声波探伤仪-TUD300-TIME北京时代集团
详细介绍
|

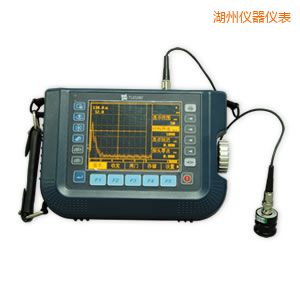

TUD300数字超声波探伤仪
1 峰值记忆功能;
2 自动增益调节;
3 快速旋钮调节操作方便;
4 重复发射率高达1KHZ;
5 有B扫描功能;
6 具有10个独立探伤通道;
7 超高采样率,射频波形细节尽现;
8 屏幕刷新频率高达60HZ无延迟,无拖影,快速捕捉伤波;
9 软件通过通讯接口在线升级;
10 可存储、删除高达300幅A扫图形及参数和30000个厚度值;
11 利用标准试块DAC曲线自动生成;
12 具有独立的双闸门设置和报警功能;
13 可以在单探头、双探头及透射三种探伤工作方式之间任意切换;
14 探头阻尼通过菜单选择在50、150、400之间切换;
15 具有线性抑制功能,jjg746-2004超声波探伤仪检定规程,可抑制为屏高的0%---80%,步距1%;
16 具有屏幕的冻结和解冻功能;
17 具有系统参数的加锁和解锁功能;
18 具有存储图形、扫描过程回放功能;
19 能够跟PC机通讯,可以将测量数据和系统设置参数上传给PC机,利用Windows软件以便生成探伤报告、打印等;
20 高亮度EL图形点阵显示,超声波探伤仪报告,无视角、阳光影响;
21 大容量锂离子电池、无记忆性,连续工作8小时;
22 探头自动校准;
23 探头角度和K值两种输入方式;
24 缺陷当量计算
|
技术指标:
|
1.测量范围(mm):2.5~5000(钢纵波)
2.工作频率(MHz):0.2~15MHZ(低频0.2-1MHz,中频0.5-4MHz,高频3-15MHz可选)
3.增益调节:0~110dB; (0.2、0.5、1、2、6、12步距调节,苏州数字式超声波探伤仪,0.0时锁定)
4.垂直线性误差:≤3%
5.动态范围:≥34dB
6.水平线性误差:≤0.2%
7.波形显示: 正半波、负半波、全波和射频
8.探伤灵敏度余量:≥60dB(2.5MHZ F20/Z20-2)
9.脉冲移位:-20~+3400 us
10.探头延时:0us~99.99us,分辨率0.01
11.扫描分辨率:0.1mm (2.5~100mm);
1mm(100~5000mm);
12.声速:1000m/s~9999m/s
13.外形尺寸(mm):240×170×70
14.重量(含电池):1.47Kg
标准配置:
1.主机 1个、锂电池2组、 耦合剂1瓶
2.直探头 F20 2.5MHz (1支)
3.斜探头 8×9K2 5MHz (1支)
4.BNC探头连电缆 3A/9V电源适配器、
可选附件:串行通讯电缆(9针)、PC段通讯软件、串行打印机TP UP-NP
|
|
