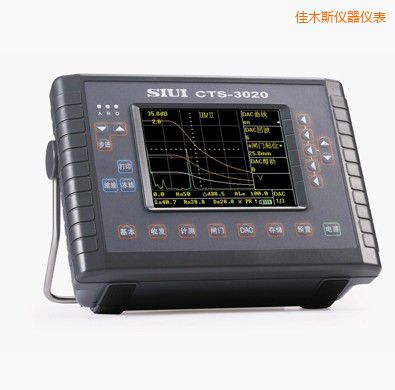

项 目

单 位

技 术 数 据

衰减器误差

dB

每12dB±1dB

垂直线性误差

%

≤3

动态范围

dB

≥30

探伤灵敏度余量

dB

≥63

远区分辨力

dB

≥26

水平线性误差

%

≤0.5

电噪声电平

%

≤20（1～4MHz）

工作频率范围

MHz

0.5 ～ 15，分1 ～ 4 / 0.5 ～ 8/2 ～ 15三档可选

脉冲重复频率

分10档可调
探测范围≤1500mm时，超声波探伤仪参数，约20Hz ～ 500Hz
探测范围＞1500mm时，锻件超声波探伤，约20Hz ～ 200Hz

薄板分辨力

mm

≤3（5C10N 探头）

测量分辨力

mm

0.1

探测范围

mm

0 ～ 6000 (钢纵波)，连续可调，最小显示范围5 mm

脉冲移位

mm

-10 ～ 1000 (钢纵波)

探头零点

μs

0 ～ 199.9

材料声速

m/s

1000 ～ 9999

阻尼

高/低

抑制

%

0 ～ 80

检波方式

正向、负向、双向、滤波、射频（RF）

增益调节

dB

0 ～ 110；分 0.5 / 2 / 6 / 12步进调节

波形比较

可选择某一时刻的波形作基准波形，实时波形与基准波形同屏显示

二次波颜色

以不同颜色显示二次回波的波形

USB接口

2个USB接口，可实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告

打印机

可配用HP-1020、HP-1120、Canon-S100SP打印机

DAC曲线

最多能记录10个回波参考点并逐段显示；可改变DAC 3线间dB距离；可以插入回波参考点或对选定的回波参考点进行修正

TCG曲线

由DAC曲线转换而来，并根据DAC曲线对回波幅度进行补偿，使不同声程而大小相同的人工反射体的回波幅度一致

数据存储器

500组数据集，焊缝超声波探伤，包括探伤状态参量、回波图形、DAC 曲线和备注信息等

监视闸门

2个独立的测量闸门，B闸门可设定为界面波跟踪闸门模式

报警信号

声光报警（内接蜂鸣器和面板LED发光二极管）

测量点选择

闸门内最高波的峰值或第1回波的前沿

回波评价

声程、水平距离、垂直距离、幅值、dB差值显示

A型回波冻结

冻结探伤画面

缩放

选择正常和放大两种显示模式

峰值记忆

可选择回波峰值记忆显示，探伤机，背景峰值波形以不同颜色表示

显示屏

5.7"高亮度TFT液晶显示屏, 320×240象素

电源

交流电或电池

电池类型

锂电池组（7.4V 、7.2Ah）

工作时间

h

≥6 （与背景光亮度有关）

工作电压

V

6～9 DC (外部电源)；6.0～8.4 (电池)

工作温度

℃

-10～40

重量

Kg

约1.94（不含电池）

尺寸

mm

260 ×95× 180 (长×宽×高)
