用于1 sccm到100 slm流量的层流元件

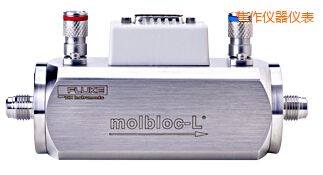

molbloc-L 是与 molbox 质量流量终端结合使用的层流元件。molbloc 流量路径位于 molbloc 内，是活塞与结合紧密的汽缸体之间的纵向环形间隙。通过调整这个间隙的尺寸，可获得不同的 molbloc 量程。对于高流量量程（1E4 尺寸及以上），需要使用配有更大活塞的更大 molbloc 机体。

特性一览

· 可与现有的 molbox1+ 和 molbox RFM 质量流量终端以及 COMPASS 软件结合使用

· 整合了过滤器，可保护其免受污染

· 完整的气体温度调节和测量

· 连续、实时的读数

· 可以实现全自动

· 无活动部件

molbloc-L量程
molbloc 尺寸由一些相对于标称流量阻抗的数字指定。在 250 kPa 绝压 (36 psia) 上游压力和 50 kPa (7.5 psid) 压力差的情况下，当氮气流经 molbloc 时，，标称阻抗可产生标称流量量程。在实践中，molbloc 流量量程可能与标称流量量程差别很大。这些差别来自气体之间的密度和粘性之间的差别，也来自不同的 molbloc 工作压力校准选项。

技术指标-标准molbloc-L校准-与molbox1+终端结合使用
测量更新速率	1秒
范围	从0到molbloc满刻度，取决于气体和molbloc压力取决于校准类型（请参阅第1.2.5.1.3节）
分辨率	0.0015 % FS
线性	±0.05%读数，从10%到100% FS ±0.005% FS，在10% FS以下
重复性	±0.05%读数，从10%到100% FS ±0.005% FS，在10% FS以下
精确度1	±0.07%读数，从10%到100% FS 10％FS下为±0.007％FS
稳定度2 （1年期）	±0.09%读数，从10%到100% FS 10％FS下为±0.009％FS
测量不确定度3	±0.2%读数，从10%到100% FS 10％FS下为±0.02％FS
（N2和molbox1+支持且molbloc校准时使用的任意气体）	1E5 molbloc ±0.5%读数，从25%到100% FS ±0.125% FS，在25% FS以下
1 精确度：包含线性度、迟滞和可重复性。 2 稳定度：典型molbox1+和molbloc在典型环境下使用时特定时间段内从零到范围值的最大变化情况。由于稳定度只能是一种预测，因此应该根据经验建立特定molbloc和molbox1+的稳定度。 3 测量不确定度（精确度）：molbox1+流量指示相对于通过molbloc的流量真值的最大偏差，包括精确度、稳定度和福禄克公司计量校准部的标准测量不确定度。

技术指标-特级molbloc-L校准-与molbox1+终端结合使用
测量更新速率	1秒
范围	从0到molbloc满刻度，，取决于气体和molbloc压力取决于校准类型（请参阅第1.2.5.1.2节）
分辨率	0.0015 % FS
线性	±0.05%读数，从10%到100% FS ±0.005% FS，在10% FS以下
重复性	±0.05%读数，从10%到100% FS ±0.005% FS，在10% FS以下
精确度1	±0.07%读数，从10%到100% FS 10％FS下为±0.007％FS
稳定度2 （1年期）	±0.03%读数，从10%到100% FS 10％FS下为±0.003％FS
测量不确定度3	±0.125%读数，，从10%到100% FS 10％FS下为±0.0125％FS
（N2和molbox1+支持且molbloc校准时使用的任意气体）	1E5 molbloc-L特级校准不可用
1 精确度：包含线性度、迟滞和可重复性。 2 稳定度：典型molbox1+和molbloc在典型环境下使用时特定时间段内从零到范围值的最大变化情况。由于稳定度只能是一种预测，因此应该根据经验建立特定molbloc和molbox1+的稳定度。 3 测量不确定度（精确度）：molbox1+流量指示相对于通过molbloc的流量真值的最大偏差，包括精确度、稳定度和福禄克公司计量校准部的标准测量不确定度。

技术指标-标准molbloc-L校准-与molbox RFM终端结合使用
	molbloc-L（量程从1E1-L到3E4-L）
测量更新速率	1秒
范围	从0到molbloc满刻度，取决于气体和molbloc压力，取决于校准类型（请参阅molbloc-L量程表）
分辨率	0.01% FS
线性	±0.23%读数，从10%到100% FS；±0.023% FS，在10% FS以下
重复性	±0.1%读数，从10%到100% FS；±0.01% FS，，在10% FS以下
精确度1	±0.25%读数，从10%到100% FS；±0.025% FS，在10% FS以下
预测的稳定度2 （一年期）	±0.15%读数，，从10%到100% FS；±0.015% FS，在10% FS以下
测量不确定度3	±0.5%读数，从10%到100% FS；±0.05% FS，在10% FS以下

具有微量程选项的molbox RFM
	molbloc-L（量程从1E1-L到3E4-L）	molbloc-L（量程仅仅是1E5)
测量更新速率	1秒	1秒
范围	从0到molbloc满刻度，取决于气体和molbloc压力，取决于校准类型（请参阅molbloc-L表）	从0到molbloc满刻度，取决于气体和molbloc压力，取决于校准类型（请参阅molbloc-L表）
分辨率	0.01 % FS，，在0.001 % FS以下；0.001 % FS，在10% FS以下	0.01% FS
线性	±0.23%读数，从1%到100% FS ±0.0023% FS，在1% FS以下	±0.25%读数，从5%到100% FS；±0.0125% FS，在5% FS以下
重复性	±0.1%读数，从1%到100% FS；±0.001% FS，在1% FS以下	±0.2%读数，从5%到100% FS；±0.01% FS，在5% FS以下
精确度1	±0.25%读数，从1%到100% FS；±0.0025% FS，在1% FS以下	±0.32%读数，从5%到100% FS；±0.016% FS，在5% FS以下
预测的稳定度2 （一年期）	±0.15%读数，从1%到100% FS；±0.0015% FS，在1% FS以下	±0.2%读数，从5%到100% FS；±0.01% FS，在5% FS以下
测量不确定度3	±0.5%读数，，从1%到100% FS；±0.005% FS，在1% FS以下	±0.5%读数，从5%到100% FS；±0.025% FS，在5% FS以下

型号	描述
1E1 VCR-V-Q	molbloc质量流元素每一个molbloc在交付时都附带以下内容： · 存储和运输箱 · 柔软的，可重复使用的VCR O形圈和安装说明 · 全模，低压氮气(N2)校准。其他N2校准和/或没有N2气体的校准必须作为单独的单项产品订购。 · 对美国国家标准与技术研究所(NIST)的校准报告记录追踪并报告已测量的校准数据
5E1 VCR-V-Q	molbloc质量流元素每一个molbloc在交付时都附带以下内容： · 存储和运输箱 · 柔软的，可重复使用的VCR O形圈和安装说明 · 全模，低压氮气(N2)校准。其他N2校准和/或没有N2气体的校准必须作为单独的单项产品订购。 · 对美国国家标准与技术研究所(NIST)的校准报告记录追踪并报告已测量的校准数据
1E2 VCR-V-Q	molbloc质量流元素每一个molbloc在交付时都附带以下内容： · 存储和运输箱 · 柔软的，可重复使用的VCR O形圈和安装说明 · 全模，低压氮气(N2)校准。其他N2校准和/或没有N2气体的校准必须作为单独的单项产品订购。 · 对美国国家标准与技术研究所(NIST)的校准报告记录追踪并报告已测量的校准数据
2E2 VCR-V-Q	molbloc质量流元素每一个molbloc在交付时都附带以下内容： · 存储和运输箱 · 柔软的，，可重复使用的VCR O形圈和安装说明 · 全模，，低压氮气(N2)校准。其他N2校准和/或没有N2气体的校准必须作为单独的单项产品订购。 · 对美国国家标准与技术研究所(NIST)的校准报告记录追踪并报告已测量的校准数据
5E2 VCR-V-Q	molbloc质量流元素每一个molbloc在交付时都附带以下内容： · 存储和运输箱 · 柔软的，可重复使用的VCR O形圈和安装说明 · 全模，低压氮气(N2)校准。其他N2校准和/或没有N2气体的校准必须作为单独的单项产品订购。 · 对美国国家标准与技术研究所(NIST)的校准报告记录追踪并报告已测量的校准数据
1E3 VCR-V-Q	molbloc质量流元素每一个molbloc在交付时都附带以下内容： · 存储和运输箱 · 柔软的，可重复使用的VCR O形圈和安装说明 · 全模，低压氮气(N2)校准。其他N2校准和/或没有N2气体的校准必须作为单独的单项产品订购。 · 对美国国家标准与技术研究所(NIST)的校准报告记录追踪并报告已测量的校准数据
5E3 VCR-V-Q	molbloc质量流元素每一个molbloc在交付时都附带以下内容： · 存储和运输箱 · 柔软的，可重复使用的VCR O形圈和安装说明 · 全模，低压氮气(N2)校准。其他N2校准和/或没有N2气体的校准必须作为单独的单项产品订购。 · 对美国国家标准与技术研究所(NIST)的校准报告记录追踪并报告已测量的校准数据
1E4 VCR-V-Q	molbloc质量流元素每一个molbloc在交付时都附带以下内容： · 存储和运输箱 · 柔软的，可重复使用的VCR O形圈和安装说明 · 全模，，低压氮气(N2)校准。其他N2校准和/或没有N2气体的校准必须作为单独的单项产品订购。 · 对美国国家标准与技术研究所(NIST)的校准报告记录追踪并报告已测量的校准数据
3E4 VCR-V-Q	molbloc质量流元素每一个molbloc在交付时都附带以下内容： · 存储和运输箱 · 柔软的，可重复使用的VCR O形圈和安装说明 · 全模，低压氮气(N2)校准。其他N2校准和/或没有N2气体的校准必须作为单独的单项产品订购。 · 对美国国家标准与技术研究所(NIST)的校准报告记录追踪并报告已测量的校准数据
1E5 VCR-V-Q	molbloc质量流元素每一个molbloc在交付时都附带以下内容： · 存储和运输箱 · 柔软的，可重复使用的VCR O形圈和安装说明 · 全模，低压氮气(N2)校准。其他N2校准和/或没有N2气体的校准必须作为单独的单项产品订购。 · 对美国国家标准与技术研究所(NIST)的校准报告记录追踪并报告已测量的校准数据
molbloc-S校准选件	低压20到200 kPa（3到30 psia） molbloc上游（指定溢价或标准）标准压力50到500 kPa（7到70 psia） molbloc上游（指定溢价或标准）高压200到2000 kPa（30到300 psia） molbloc上游（指定溢价或标准）

通用配件:

配件	描述
molbloc-L出口	工作压力（绝压）： molbloc大气压出口高级或标准
molbloc-L高压	工作压力（绝压）： molbloc进口处为325至525 kPa（48至76 psia）
molbloc-L低压	工作压力（绝压）： molbloc进口处为250至325kPa（(36至48psia）高级或标准
