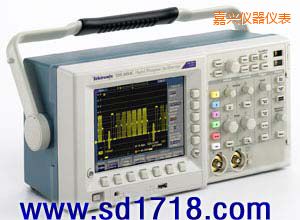

泰克TDS3052C 示波器拥有高达500 MHz的带宽，在紧凑的电池供电的设计中提供了经济的性能
这一流行的产品系列现在配有USB主机端口和PC连接软件，同时提供了熟悉的操作和简单的导航功能，您可以用更少的时间学习和重新学习怎样使用示波器，用更多的时间完成手头的任务。

DPO可以更全面地查看复杂的信号

为解决问题,首先必需看到问题。TDS3052C 提供了3,600wfms/s的连续波形捕获速率及实时辉度等级，使您能够看到并解决问题。快速连续波形捕获速率可以迅速揭示问题特点，进而应用高级触发隔离问题，节约大量的时间。实时辉度等级突出显示与信号活动历史有关的细节，可以更简便地了解捕获的波形特点。与其它类似示波器不同，即使在采集停止后，它仍能保留历史数据。

使用DRT采样技术和Sin(x)/x内插功能迅速调试和检定信号

TDS3052C 融独特的数字实时(DRT)采样技术与sin(x)/x内插功能于一身，可以在所有通道上同时精确地检定各种信号类型的特点。与其它类似示波器不同，在打开额外的通道时，TDS3052C 的采样率没有变化。这种采样技术可以捕获其它同类示波器可能会漏掉的高频信息，如毛刺和异常边沿，sin(x)/x内插保证了可以精确地重建每个波形。

主要特点和优点

主要性能指标:100MHz,300MHz和500MHz带宽.2条或4条通道.在所有通道上实现高达5GS/s的实时采样率.在所有通道上标配10k记录长度3,600wfms/s连续波形捕获速率.高级触发套件

简便易用功能:前面板USB主机端口，简便地存储和传送测量数据.25种自动测量功能.标配FFT.多语言用户界面.WaveAlert(R)异常波形自动检测.TekProbe(R)接口支持有源探头、差分探头和电流探头，自动定标和确定单位

便携式设计:轻便的设计(仅7磅/3.2公斤)，容易携带.选配内置电池，4通道示波器，在没有供电电源的情况下最长可以工作三个小时

专用分析应用模块:高级分析模块.极限测试模块.通信模板测试模块.扩展视频模块.601 串行数字视频模块

应用

数字设计、调试和测试.视频安装和服务.电源设计.教育和培训.通信模板测试.制造测试.通用工作台测试

设置和使用简便

在时限紧张时，您需要示波器直观易用，您想最大限度地减少学习和重新学习使用示波器的时间。TDS3052C 示波器帮助您缩短学习周期。简单的导航和专用前面板控制功能可以带您进入需要使用的功能，您可以用更少的时间学习使用示波器，用更多地时间完成手边的任务。

简单地编制文档和进行分析

TDS3052C 标配一个USB主机端口，因此可以简便地存储及把测量信息传送到PC。

OpenChoice(R)PC通信软件可以把屏幕图和波形数据简单地放到独立式桌面应用中，或直接放到MicrosoftWord和Excel中。作为OpenChoice的补充，National泰克版软件为您提供了扩展功能，示波器使用，包括高级分析、数据记录、远程仪器控制和实时波形分析。

如果您不想选择使用PC进行分析，TDS3052C 还标配25种自动测量、波形加减乘除数学函数和快速傅立叶变换(FFT)。与其它类似示波器不同，安捷伦示波器，TDS3052C 数学运算和测量允许使用全部采集记录长度，或在采集内部隔离发生的特定事件。

仪器控制

通过使用内置以太网端口，e*Scope网上遥控功能可以使用互联网和PC，从世界上任何地方控制TDS3052C 示波器。

在您需要的地方工作

TDS3052C 在一个紧凑的设计中提供了DPO的处理能力，示波器技术，它仅深5.9英寸(149mm)，释放了宝贵的工作台空间。在您需要把示波器带到另一个实验室时，其7磅(3.2公斤)重的便携式设计可以轻松完成运输工作。

如果您的工作需要更多的流动性，示波器的使用步骤，那么您可以选配电池，手持式示波器，在没有供电电源的情况下连续工作长达三个小时的时间。

TDS3052C 电气特性

采集模式

DPO-捕获并显示复合波形、随机事件以及实际信号行为中的细微模式。DPO能够实时显示、存储和分析信号的三维信息，即振幅、时间和振幅在各期的分布。
峰值检测-捕获高频和随机毛刺。可以捕获窄至1ns的毛刺。
WaveAlert(R)-在所有通道上监视输入信号，并在出现任何与捕获的正常波形相偏离的波形时向用户示警。
采样-仅限数据采样。
平均值-平均计算2至512个(可选)捕获的波形数据。
包络-在一次或多次捕获信号上获得的最大／最小值。
单一序列-使用单一序列(SingleSequence)按钮，一次捕获一个单次触发的捕获序列。

触发系统

主要触发方式-自动触发(支持40ms/格和更慢的滚动模式)、正常触发、单一序列触发。
B触发-在时间或事件后触发。
时间触发范围-13.2ns-50s。
事件触发范围-1至9,999,999个事件。

触发类型

边沿-常规式电平驱动触发。任何通道上的正负斜率。耦合选择：DC、噪声抑制、高频抑制、低频抑制。
视频-可以在NTSC、PAL、SECAM所有行或单行、奇/偶或所有场上触发。
扩展视频-可以在广播和非广播(自定义)标准特定行及在模拟高清电视格式(1080i,1080p720p,480p)上触发。要求TDS3VID或TDS3SDI应用模块。
脉宽(或毛刺)-可以在小于、大于、等于或不等于可选时限范围内(39.6ns-50s)的脉冲宽度上触发。
欠幅脉冲-可以在穿过一个门限，但在再次穿过该门限前不能穿过第二个门限的脉冲上触发。
转换速率-可以在快于或慢于设定速率的脉冲边沿速率上触发。可以是上升沿、下降沿或二者兼有。
码型－在特定时间为真或假时指定AND、OR、NAND、NOR。
状态－任意逻辑状态。可以触发时钟的上升沿或下降沿。可以在两个输入(而不是4个)的组合上使用逻辑触发。
通信-为按照ANSIT1.102 标准进行的DS1/DS3通信模板测试提供所需的隔离脉冲触发功能。要求TDS3TMT应用模块。
交替-按顺序将每条活动通道作为触发源。

测量系统

光标－幅度，时间。

自动波形测量-显示四种任意组合的波形测量值。或使用测量快照功能显示所有测量数据。测量项目包括:周期、频率、+宽度、-宽度、上升时间、下降时间、+占空比、-占空比、+过冲、-过冲、高、低、最大值、最小值、峰-峰、振幅、平均、平均周期、均方根、周期均方根、突发脉冲串宽度、延迟、相位、面积(Area)、周期面积(Cycle Area)*1 。

测量统计－平均值，最小值，最大值，标准偏差。要求TDS3AAM应用模块。
门限-用户自定义自动测量门限，可以使用百分比或电压设置。
选通-可以使用屏幕或垂直光标隔离采集内部发生的特定事件，进行测量。

波形数学运算

代数运算－加,减,乘,除波形。
FFT－频谱幅度。把FFT垂直标度设置成线性RMS或dBV RMS，安捷伦示波器说明书，把FFT窗口设置成Rectangular、Hamming、Hanning或Blackman-Harris。
高级数学运算*1－积分、微分、定义广泛的代数表达式，包括模拟波形、数学函数、标量、最多两个用户可调节变量及参数测量结果。例:(Intg(Ch1－Mean(Ch1))x1.414 xVAR1)。

波形处理

自动设置-在垂直、水平和触发系统上单键自动设置所有通道，支持撤销自动设置功能。

偏移校正-可以用手控方式输入通道间的偏移校正值(±10ns)，示波器，以获得较好的定时测量值和更精确的数学波形。

显示特点

显示器类型－6.5 英寸(165.1mm)液晶TFT 彩色显示器。
显示器分辨率－640像素水平x480像素垂直(VGA)。
内插－Sin(x)/x。
波形样式-点、向量、可变余辉、无穷大余辉。
标线-全标、网格、交叉线、帧、NTSC、PAL、SECAM和示波(100％和75％彩条矢量)要求选项TDS3VID和TDS3SDI视频应用模块。
格式-YT、XY 和门控 XYZ(带Z轴空白显示的XY仅在4通道仪器上提供)。

电源

AC供电电源
电源电压－100VRMS-240VRMS±10%。
电源频率－100V-120V时45Hz-440Hz;120V-240V时45Hz-66Hz。
能耗－最大75W。
电源供电－要求TDS3BATC可充电锂电池。典型工作时间－3小时。
