    当前位置:首页 > 嘉峪关仪器仪表 > 嘉峪关无损检测仪器 > 嘉峪关超声波探伤仪

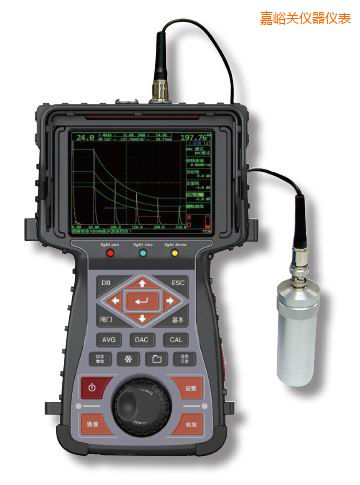

    时代超声波探伤仪
    型 号:TUD500
    品 牌:时代仪器
    技术指标: 5.7″高亮彩色VGA(640x480)TFT液晶显示屏
    嘉峪关时代超声波探伤仪-TUD500-时代仪器

    超声波探伤仪产品概述 :

       本仪器是一种便携式 工业无损探伤仪器,全数字智能超声波探伤仪,它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既可以用于实验室,超声波探伤仪厂家,也可以用于 工程现场 。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要 缺陷检测和质量控制 的领域,超声波探伤仪生产厂家,也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役 安全检查与寿命评估 。它是无损检测行业的必备仪器。


    超声波探伤仪 功能特点:

    ※ 5.7″高亮彩色VGA(640x480)TFT液晶显示屏,超声波探伤仪试块, 解析度更高 、图形细腻,武汉超声波探伤仪,色彩可选、 亮度可调

    ※ 独有灰度B扫描显示,超声波探伤仪有辐射吗,可用于简单的TOFD 应用

    ※ 新增内外径曲面修正功能,数字型超声波探伤仪,AWS D1.1 、 DAC、 AVG定量功能

    ※ 连续动态记录、海量存储

    ※ USB、RS232接口同时具备,数字式超声波探伤仪价格,通讯自由

    ※ 12位(bit)AD转换、系统分辨力更高

    ※ 符合 欧洲En12668-1的标准 要求


    技术参数:





    产品信息

    产品重量( kg

    <2.0

    产品外型尺寸( mm

    300 × 180 × 57 (不带遮光罩)

    工作温度(℃)

    -10 +50

    存储温度(℃)

    -20 +60

    语言

    英语、中文

    探头连接

    LEMO BNC

    电池容量( mAh

    聚合物电池 2 × 3.7V   5000mAh

    电池工作时间( h

    8

    快充时间( h

    4.5 左右

    电源适配器

    输入 100-240 50/60Hz

    输出 9V DC/ 3 A 4A

    显示屏

    彩色透射式 TFT 超声波探伤仪智昊电子, 640x480



    测量单位

    mm inch m s

    扫描范围( mm

    零界面入射~ 10000

    声速调节( m/s

    600 16000

    探头延迟( m s

    0.000 750.000

    显示延迟( m s

    -20 +3400

    工作方式

    单探头、双探头、透射

    波形显示方式

    A 扫描显示、灰度 B 扫描显示、 AB 扫描同时显示

    脉冲发生器

    脉冲形式

    模拟方波

    发射电源( V

    200 400 600 1000

    发射脉宽( ns

    75 100 500

    探头阻尼 (Ω)

    50 100 200 500

    发射重复频率 (Hz)

    10 1000

    接收器

    增益( dB

    0 110

    总带宽( MHz

    0.1~15 (-3dB)

    检波方式

    正半波、负半波、全波、射频

    垂直线性误差

    ± 2%

    放大器精度( dB

    ± 1

    抑制( %

    屏高的 0 80

    采样速率( MHz

    80

    发射串扰抑制( dB

    大于 80

    发射脉冲后盲区( μs

    3.3~10( 与发射有关 )

    动态范围( dB

    100

    瞬时分辨力( dB

    32

    时基线性

    不大于全屏宽度的± 0.5%

    灵敏度余量

    62dB

    测量及其他

    测量闸门

    2 个独立测量闸门

    检测方式

    边沿、峰值

    闸门测量

    回波的幅值、声程、深度、投影等

    冻结

    冻结方式有:全冻结、峰值、比较、包络等方式

    AVG 当量计算

    根据缺陷回波和 AVG 曲线自动计算缺陷当量

    DAC 缺陷定量

    根据缺陷回波和 DAC 曲线对缺陷进行评估

    闸门逻辑

    关、测量、进波报警、失波报警

    闸门报警

    关、即时、保持 .2s 、保持 .5s 、保持 1s 、保持 2s 、锁存

    报警蜂鸣

    关、开

    数据管理,超声波探伤仪安全操作规程,通信及打印

    数据存储

    50 个探伤参数通道记录

    1000 幅波形图

    (包括 980 A 扫描波形和 20 B 扫描波形)

    4x2000 帧的动态波形

    数据管理

    实现对通道、波形、动态记录的存储、查看、回放操作

    上述均可存储到本地或 U

    通信

    通过 USB 接口与 PC 机通信

    打印

    打印探伤报告

    输出接口

    USB OTG 接口

    USB2.0 Device   PC 机通讯接口

    USB2.0 Host U 盘或打印机

    微型 RS232 接口



    电源适配接口
