嘉峪关GEO 接地测试仪Fluke 1625-2,嘉峪关GEO 接地测试仪价格

嘉峪关GEO 接地测试仪-Fluke 1625-2-美国福禄克FLUKE

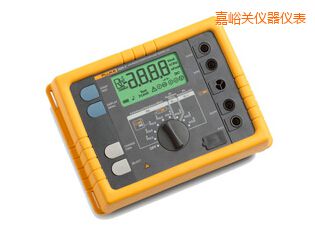

Fluke 1625-2 GEO 接地测试仪能够通过 USB 端口存储和下载数据。一流的配件有助于简化和加快测试时间。

三极和四极电位降接地电阻回路测试
四极土壤电阻率测试
使用 1 个钳口进行的选择性接地棒测试
使用 2 个钳口进行的无桩接地棒测试
IP56 防护等级满足户外使用
硬质携带箱
USB 数据存储和传输

而且，该测试仪易于使用。每一次测试时，测试仪都会提示您所需使用的地桩或钳口；大尺寸旋转开关确保您即使戴着手套也能操作

无桩测试

Fluke 1625-2 接地测试仪只需使用钳口即可测量接地回路电阻。使用这种测量方法时，将两个钳口夹在接地棒上，接地电阻测试仪名称，每个钳口均连接至测试仪。完全无需使用接地桩。其中一个钳口感应已知固定电压，艾诺接地电阻测试仪，另一个钳口测量电流。然后，测试仪会自动测定接地棒的电阻。这种测试方法仅适用于受测建筑物或构筑物中有接地系统的情况，不过大多数情况都是如此。如果只有一条通路接地，如许多住宅应用中所采用，zc8接地电阻测试仪，无桩测试法无法提供可接受的数值，则必须使用电位降测试法。

采用无桩测试时，接地电阻测试仪etcr2000，无需断开接地棒 - 保持结合的接地系统在测试中的完整性即可。如今无需再花费时间为系统上的接地棒放置和连接地桩，这能够节约大量的时间。在一些您之前从未考虑过的位置，您也可以执行接地测试，包括建筑物内部、电缆塔或任何您无法接触到土地的位置。

最全面的测试仪

Fluke 1625-2 是一款与众不同的接地测试仪，可以完成所有四种类型的接地测量：

三极和四极电位降（使用地桩）
四极土壤电阻率测试（使用地桩）
选择性测试（使用地桩和 1 个钳口）
无桩测试（仅使用 2 个钳口）

详细技术指标
通用
存储器	通过USB端口可访问内部存储器存储的多达1500条记录
测量功能	干扰电压和频率、含/不含夹式电流互感器的三极和四极接地电阻、二极交流电阻、二极和四极直流电阻
显示屏	4数位（2999数位）- 7段液晶显示屏（可视性提高）
操作	中央旋转开关和功能键
温度范围
工作温度	-10 °C至50 °C（14 °F至122 °F）
存放温度	-30 °C至60 °C（-22 °F至140 °F）
温度系数	±读数的0.1 % /°C <18 °C >28 °C
防护类型	按照EN60529，壳体防护等级为IP56；电池盖防护等级为IP40
最大电压	警告–插口"钳口"至插口E、ES、S或H
	U rms = 0 V
	插口E、ES、S或H相互之间任意组合，最大U rms = 250 V（属于误用）
安全性	采用双重和/或加强绝缘保护。对地最大50 V（按照IEC61010-1）。300V CAT II，污染等级2
质量标准	按照DIN ISO 9001标准开发、设计和生产
外场影响	符合DIN 43780 (8/76)
辅助电源	6 x 1.5 V碱性电池（IEC LR6或AA型）
电池寿命范围	使用IEC LR6/ AA型：通常为3000次测量(R E+R H ≤ 1 kΩ)
电池寿命范围	使用IEC LR6/ AA型：通常为6000次测量(R E + R H > 10 kΩ)
尺寸（宽x高x深）	250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in)
重量	≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（携带箱中含附件和电池）
外壳材料	聚酯
直流和交流干扰电压的测量(U ST)
测量误差极限：方法	全波整流
测量范围	1 V至50 V
显示范围	0.0 V至50 V
分辨率	0.1 V
频率范围	交流/直流45 Hz至400 Hz正弦波
精度	±（读数的5 % + 5位数）
测量序列	约4次测量/秒
内阻	约1.5 MΩ
最大过载	U rms = 250 V
干扰频率的测量(F )
测量误差极限：方法	测量干扰电压的振荡周期
测量范围	6.0 Hz至400 Hz
显示范围	16.0 Hz至299.9 Hz至999 Hz
分辨率	0.1 Hz至1 Hz
量程	1 V至50 V
精度	±（读数的1 % + 2位数）
接地电阻(RE)
测量方法	按照IEC61557-5标准用探针测量电流和电压
开路电压	20/48 V交流电
短路电流	250 mA交流电
测量频率	手动或自动选择94、105、111和128 Hz (AFC)，在函数R*中为55 Hz。
噪声抑制	120 dB（16 2/3、50、60和400 Hz）
最大过载	U rms = 250 V

电气测量规格
固有误差或影响量	参比条件或指定操作范围	符号代码	按照IEC1557标准相关部分要求或测试	测试类型
固有误差	参考条件	A	第5部分6.1节	R
位置	参考位置± 90°	E1	第1部分4.2节	R
电源电压	以制造商规定的极限值	E2	第1部分4.2和4.3节	R
温度	0 °C和35 °C	E3	第1部分4.2节	T
串联干扰电压	参阅第4.2和4.3节	E4	第5部分4.2和4.3节	T
探针和辅助接地电极的电阻	0至100 x R A 但≤ 50 kΩ	E5	第5部分4.3节	T
系统频率	标称频率的99%至101 %	E7	第5部分4.3节	T
系统电压	标称电压的85%至110 %	E8	第5部分4.3节	T
操作误差	B = ±(\|A\| + 1,15 √E 21 E 22 E 23 E24 E 25 E 26 )		第5部分4.3节	R
A =固有误差 En =变量 R =常规测试 T =典型测试		B[%] = ± B/基准值x 100%
测量范围	0.020Ω至300 kΩ
显示范围	0.001Ω至2.999Ω
	3.00Ω至29.99Ω
	30.0Ω至299.9Ω
	0.300 kΩ至2.999 kΩ
	3.00 kΩ至29.99 kΩ
	30.0 kΩ至299.9 kΩ
分辨率	0.001Ω
	0.01Ω
	0.1Ω
	1Ω
	10Ω
	100Ω
精度	±（读数的2 % + 2位数）
操作误差	±（读数的5 % + 5位数）
测量时间	固定频率时通常为8秒使用自动频率控制，蓝光接地电阻测试仪，最大30秒，完成所有测量频率循环
由于探针和辅助接地电极的电阻导致的附加误差	R H(R S + 2000 Ω)/R E x 1.25 x 10 -6% + 5位数
R H 和R的测量误差S	通常为R E + R S + R的10 %H
最大探针电阻	≤ 1 MΩ
最大辅助接地电极电阻	≤ 1 MΩ
如果误差处于IEC61557-5要求的限定范围之内，则会自动检查。如果由于某些条件的影响，导致测量探针、辅助接地电极和接地电阻后的测量误差超过30%，显示屏将显示警告符号并提示RS或RH过高。

测量分辨率的自动转换取决于辅助接地电极电阻RH
RH，接地回路电阻测试仪，U 测量 = 48 V	< 300Ω
	< 6Ω
	< 60Ω
	< 600Ω
RH，U 测量 = 20 V	< 250Ω
	< 2.5 kΩ
	< 25 kΩ
	< 250 kΩ
分辨率	1 mΩ
	10 mΩ
	100 mΩ
	1Ω

接地电阻的选择性测量（R E 钳口）
测量方法	按照EN61557-5标准用探针测量电流和电压，并通过额外的电流互感器测量单个支路中的电流（专利适用）。
开路电压	20/48 V交流电
短路电流	250 mA交流电
测量频率	手动或自动选择94、105、111和128 Hz (AFC)，55 Hz (R*)
噪声抑制	120 dB（162/3、50、60和400 Hz）
最大过载	最大U rms = 250 V（将不会启动测量）
测量范围	0.020Ω至300 kΩ
显示范围	0.001Ω至2.999Ω
	3.00Ω至29.99Ω
	30.0Ω至299.9Ω
	0.300 kΩ至2.999 kΩ
	3.00 kΩ至29.99 kΩ
分辨率	0.001Ω
	0.01Ω
	0.1Ω
	1Ω
	10Ω
精度	±（读数的7 % + 2位数）
操作误差	±（读数的10 % + 5位数）
由于探针和辅助接地典型电极电阻导致的附加误差	R H(R S + 2000 Ω)/R ETOTAL x 1.25 x 10 -6% + 5位数
R H 和R的测量误差S	通常为R ETOTAL + R S + R的10 %H
测量时间	固定频率时通常为8秒使用自动频率控制，最大30秒，接地电阻测试仪工作原理，完成所有测量频率循环。
待测单个支路的最小电流	0.5 mA	使用互感器(1000:1)
	0.1 mA	使用互感器(200:1)
通过互感器的最大干扰电流	3:00 AM	使用互感器(1000:1)
*使用推荐的电流钳/互感器。

电阻测量(R~)
测量方法	测量电流和电压
测量电压	20 V矩形脉冲交流电压
短路电流	> 250 mA交流电
测量频率	手动或自动选择94、105、111和128 Hz (AFC)
测量范围	0.020Ω至300 kΩ
显示范围	0.001Ω至2.999Ω
	3.00Ω至29.99Ω
	30.0Ω至299.9Ω
	300Ω至2999Ω
	3.00 kΩ至29.99 kΩ
	30.0 kΩ至299.9 kΩ
分辨率	0.001Ω
	0.01Ω
	0.1Ω
	1Ω
	10Ω
	100Ω
精度	±（读数的2 % + 2位数）
操作误差	±（读数的5 % + 5位数）
测量时间	通常为6秒
最大干扰电压	24 V，超过24 V无法启动测量
最大过载	U rms 最大= 250 V

电阻测量（R直流）
测量方法	可按照IEC61557-4进行电流-电压测量
测量电压	20 V直流电
短路电流	250 mA直流电
测量值的公式	对于四极测量，可延长H、S、ES导线而不会产生附加误差。导线E中的电阻> 1 Ω时，便携式接地电阻测试仪，可导致5m Ω/Ω的附加误差。
测量范围	0.020Ω至300 kΩ
显示范围	0.001Ω至2.999Ω
	3.00Ω至29.99Ω
	30.0Ω至299.9Ω
	300Ω至2999Ω
	3.0 kΩ至29.99 kΩ
	30.0 kΩ至299.9 kΩ
分辨率	0.001Ω
	0.01Ω
	0.1Ω
	1Ω
	10Ω
	100Ω
精度	±（读数的2 % + 2位数）
操作误差	±（读数的5 % + 5位数）
测量序列	约2次测量/秒
测量时间	通常为4秒，变压器接地电阻测试仪，包括极性反转（二极或四极）
最大干扰电压	直流或交流电压≤3 V，超过3 V无法启动测量
最大感应率	2 Henry
最大过载	U rms = 250 V

导线电阻补偿(R K)
在R [414]K在R [416]E在R [418]E在R [420]
测量值的公式	R 显示屏 = R 测得 - R 补偿*
*设定点输入值RK = 0.000Ω，通过调整测量在0.000至29.99Ω范围内变化。

无桩接地回路测量（双钳口，无桩）
开关档位	RA四极（双钳口，无桩）
分辨率	0.001Ω至0.1Ω
测量范围	0.02Ω至199.9Ω
精度	±（读数的7 % + 3位数）
操作误差	±（读数的10 % + 5位数）
测量电压	Vm = 48 V交流（初级电压）
测量频率	128 Hz
噪声电流(IEXT)	最大IEXT = 10 A（交流）(RA < 20Ω)
噪声电流(IEXT)	最大IEXT = 2 A（交流）(RA > 20Ω)
测量原理：使用两个电流互感器对闭合环路中的电阻进行无桩测量。自动量程选择。仅当按照指定的最小距离结合使用推荐的电流钳进行测量时，有关无桩接地回路测量的信息才有效。

型号名称

描述

1625-2

包括：

GEO接地测试仪
用户手册
电池
快速参考指南
USB电缆

电流钳
EI-162AC	夹式电流互感器（感应型）
EI-162BN	EI-162BN 320毫米直径对分式变压器
EI-162X	夹式电流互感器（传感型，接地电阻测试仪怎样接线，带屏蔽电缆组）
EI-1623	选择性/无桩钳口装置

电缆和硬件
电缆盘（25M绿色电线）	接地电缆盘(25 m (81.25 ft))
电缆盘（25M蓝色电线）	接地电缆盘(25 m (81.25 ft))
电缆盘（50M红色电线）	接地电缆盘(50 m (162.5 ft))

附件套件
ES-162P3-2	用于三极测量的地桩装置
ES-162P4-2	用于四极测量的地桩装置
