波形规格
|
|
|
|
基本波形
|
正弦波 方波 三角波 斜波 噪声 任意波
|
|
|
任意波形生成软件
|
Windows 95，，98，2000，NT，，ME
|
|
|
AWC功能
|
正弦波 方波 三角波 斜波 阻尼正弦 指数上升 指数下降 直流 噪声 徒手画
|
|
|
波形长度
|
16到16，，383点
|
|
|
幅度分辨率
|
12 bits
|
|
|
取样速率
|
40M Ss
|
|
|
频率特性
|
|
|
|
正弦波 方波
|
0.01 Hz 到 31MHz
|
|
|
三角波 斜波
|
0.01 Hz 到 2MHz
|
|
|
噪声
|
10MHz (64BITS M系列)
|
|
|
输出特性
|
|
|
|
输出
|

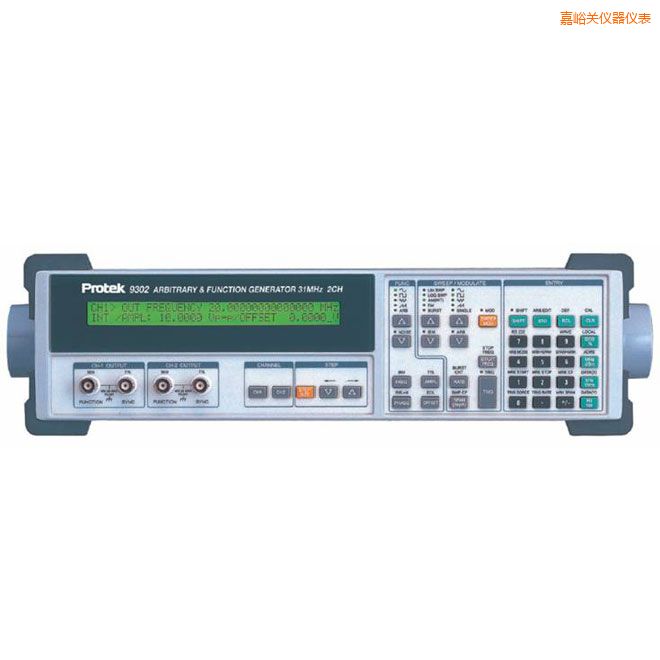

Protek9301(1通道)，，Protek9302(2通道)
|
|
|
源阻抗
|
50ohm浮动
|
|
|
输出设备
|
Vpp，Vrms，dBm，%
|
|
|
SYNC输出
|
用于前面板各通道的TTL输出
|
|
|
通道互调
|
< 0.05%(仅用于Protek9302)
|
|
|
DC偏差
|
|
|
|
量程
|
±5V(限/交流电压峰值/ + /直流电压值/ < 5V)
|
|
|
精度
|
稳定值的±2%+1mv(直流时)
|
|
|
|
交流和直流稳定值的±80mv
|
|
|
幅度量程
|
0.05Vp-p 到 10Vp-p into 50ohm
|
|
|
正弦波幅度精度(OV直流偏差)
|
|
|
|
|
5 - 10Vpp
|
0.05 - 5Vpp
|
|
0.01 Hz < 100kHz
|
±0.2dB
|
±0.4dB
|
|
100kHz < 20MHz
|
±0.3dB
|
±0.4dB
|
|
20MHz < 25MHz
|
±0.6dB
|
±0.8dB
|
|
25MHz < 31MHz
|
±0.9dB
|
±0.9dB
|
|
方波幅度精度
|
|
|
|
|
5 - 10Vpp
|
0.05 - 5Vpp
|
|
0.01 Hz < 100kHz
|
±3%
|
±5%
|
|
100kHz < 20MHz
|
±6%
|
±8%
|
|
20MHz < 31MHz
|
±15%
|
±16%
|
|
三角形 斜波 任意波幅度精度
|
|
|
|
|
5 - 10Vpp
|
0.05 - 5Vpp
|
|
0.01 Hz < 100kHz
|
±4%
|
±8%
|
|
100kHz < 2MHz
|
±5%
|
±9%
|
|
正弦波谱纯度规格
|
|
|
|
寄生成分
|
DC到2MHz：< -65dBc(非谐波)
|
|
|
2MHz到31MHz：< -65dBc + 6dBc/octave(非谐波)
|
|
|
次谐波
|
< -50dBc(正弦，5Vpp)
|
|
|
谐波失真
|
谐波相关信号小于
|
|
|
DC到1MHz [正弦，1Vpp] ：< -45dBc
|
|
|
1MHz到31MHz [正弦，，1Vpp] ：< -32dBc
|
|
|
信号特性规格
|
|
|
|
方形波
|
|
|
|
上升/下降时间
|
< 15ns (10% 到 90%)
|
|
|
非对称性
|
< 周期性的1% + 4nS
|
|
|
过冲
|
< 5%
|
|
|
任意波形
|
|
|
|
上升/下降时间
|
35ns
|
|
|
线性测度
|
满刻度输出的 0.5%
|
|
|
调制特性规格
|
|
|
|
幅度调制
|
|
|
|
波源
|
内部(正弦波 方波 三角波 斜波或任意波)或外部信号
|
|
|
深度
|
0到100% AM或±100% DSBSC
|
|
|
速率
|
内部0.001Hz到10KHz，，外部最大20KHz
|
|
|
失真
|
< -35dB 在1kHz，，80%深度
|
|
|
DSB载波
|
< 在调制速率为1KHz时的典型值-35dB(DSBSC)
|
|
|
外部输入
|
±5V100%调制，，100Kohm阻抗
|
|
|
频率调制
|
|
|
|
波源
|
内部(正弦波 方波 三角波 斜波或任意波)
|
|
|
速率
|
0.001 Hz到10KHz
|
|
|
间隔
|
0.01MHz到31MHz(三角波 斜波为2MHz)
|
|
|
相位调制
|
|
|
|
波源
|
内部(正弦波 方波 三角波 斜波或任意波)
|
|
|
速率
|
0.001 Hz到10KHz
|
|
|
间隔
|
9999.99
|
|
|
突发调制
|
|
|
|
波形
|
正弦波 方波 三角波 斜波或任意波
|
|
|
频率
|
2MHz正弦波 方波 三角波 斜波或任意波)
|
|
|
计数
|
1到65,000 cycles/burst
|
|
|
相位漂移
|
100 kHz
|
|
|
频率扫描
|
|
|
|
型式
|
线性或对数
|
|
|
时间
|
0.001Hz 到10kHz
|
|
|
间隔
|
0.01 Hz 到 31MHz(三角 斜波为2MHz)
|
|
|
指示输出
|
两个指示可设置在任何扫描点(TTL输出)
|
|
|
扫描输出
|
0-10V线性斜波信号，同步扫描
|
|
|
标准时基
|
|
|
|
精度
|
±3 ppm(20∩到30∩)
|
|
|
老化
|
±3 ppm/年
|
|
|
输入
|
10MHz/N ±2ppm，N=1到8，1Vp-p 最小输入电平
|
|
|
输出
|
10MHz，>1 Vp-p 正弦 50ohm
|
|
|
一般
|
|
|
|
工作温度
|
5°C到40°C
|
|
|
工作湿度
|
50%到80%
|
|
|
重量
|
Protek 9301：8.2kg，， Protek9302：8.7kg
|
|
|
尺寸
|
363mm [W] x 109mm [H] x386mm [D]
|
|
|
接口
|
RS-232 (2400到19，，200bps) and GPIB(选配)
|
|
|
电源
|
100/120/220/230 VAC[±10%] 50/60Hz
|
|
|
功耗
|
Protek 9301：46W， Protek 9302：80W
|
