信号发生器 |
|
| 型 号：GFG-3015 |
| 品 牌：台湾固纬GWINSTEK |
技术指标：频率范围 0.01Hz~15MHz．最大频率解析度可达10mHz．
可同时显示设定频率及设定振幅 ．内建6位数计数器, 可计数高达150MHz之频率． |
 |

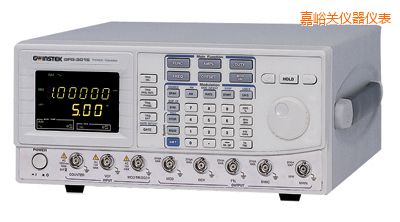

嘉峪关信号发生器-GFG-3015-台湾固纬GWINSTEK
GFG-3015是一款多功能、高精确度的函数信号产生器,可提供稳定睛却高达15MHz的信号。采用频率回馈技术，，GFG-3015拥有0.02%的频率精确度和最大可达10mHz的频率分辨率。10组前面板设定储存功能让输出预先设置的特殊波形更加简单，，同时还包括其它功能，，如AM/FM、Gate、Burst、触发输出、五种标准波形输出、150MHz计频器、VCF控制和显示输出信号的不同参数。GFG-3015强大的功能是教育、维修、产品测试和研发的最佳选择。
特点
频率范围 0.01Hz~15MHz
最大频率解析度可达10mHz
可同时显示设定频率及设定振幅
内建6位数计数器, 可计数高达150MHz之频率
输出波形包含: 正弦波, 方波, 三角波, Ramp, 脉冲波, AM, FM, 扫描功能, 触发输出以及Gate / Burst
VCF for 100:1 外部端频率控制
INT/EXT, AM/FM Modulation
GCV 同步输出功能
连续可调直流飘移控制
提供SYNC输出功能
LIN/LOG扫描模式
输出过载保护功能
内建RS-232C通讯介面
|
主要规格
|
|
输出波形
|
正弦波, 方波, 三角波, ±Ramp, 脉冲波, AM, FM, 扫描功能, 触发, Gate, Burst
|
|
频率范围
|
10mHz~15MHz共8档(自动选择)
|
|
频率解析度
|
15MHz~150kHz(100Hz);1.5MHz~15kHz(10Hz); 150kHz~1.5kHz(1Hz);15kHz~150Hz(0.1Hz);1.5kHz~15Hz(10mHz); 150Hz~1.5Hz(10mHz);15Hz~0.15Hz(10mHz); 1.5Hz~0.01Hz(10mH)
|
|
频率误差
|
0.02% + 5位数
|
|
输出阻抗
|
50Ω ±10%
|
|
输出振幅范围
|
10.00V~0.01V(加50Ω负载) 4 amplitude ; |Vac peak|+|Vdc|=5V
解析度: 10mV (10.00V~0.01V)
|
|
输出振幅误差
|
于 10Hz~1MHz 时 ≦3% ± 5位数 ; 于 1MHz~15MHz 时 ≦10% ± 5位数
|
|
振幅单位
|
Vpp, Vrms, dBm
|
|
直流飘移
|
-5V~+5V(加50Ω负载) ; 解析度10mV
|
|
直流飘移误差
|
最小振幅 ≦3% ± 3位数
|
|
周期控制
|
80%:20%:80% 至 1MHz ; 解析度1%
|
|
周期解析度
|
于 50% 周期时 ≦1% ~ 1MHz
|
|
显示器
|
双显示7段显示器, 频率:6位数, 振幅:4位数
|
|
正弦波
|
|
失真度
|
≦ 0.5%(-46dB) THD from 10Hz to 100kHz ;
≦-30dBc to 15MHz (spec. applied form 1Vpp~10Vpp)
|
|
三角波
|
|
线性误差
|
于100Hz满刻度输出时 <1%
|
|
方波
|
非对称性
|
±1% of period + 3ns
|
|
上升/下降时间
|
< 18nS
|
|
SYNC 输出
|
|
组抗
|
50Ω±10%
|
|
位准
|
开回路 > 1Vpp
|
|
调变特性
|
|
类型
|
AM, FM, Sweep, Trigger(int/ext), Gate 或 Burst (implement by trigger type)
|
|
波形
|
Sine, square, triangle, ramp 或 Variable Symmetry Pulse
|
|
频率比例范围
|
10mHz~10kHz in 3 Frequency Range (自动切换)
|
|
频率比例误差
|
5% ± 1位数
|
|
频率比例解析度
|
10.0kHz~0.1kHz(100Hz);
99Hz~1Hz(0.1Hz);
0.99Hz~0.01Hz(0.01Hz)
|
|
对称性
|
90%:10%:90% ; 解析度: 1%
|
|
对称性误差
|
±1位数 (≦±1%)
|
|
输出位准
|
加入 10KΩ 负载时 ≧ 1Vp-p
|
|
正弦波失真度
|
10Hz~10kHz ≦1%
|
|
振幅调变
|
|
Depth
|
0~100%
|
|
调变频率
|
0.01Hz~10kHz(INT) DC~1MHz(EXT)
|
|
载波 –3dB频宽
|
<100Hz to >5MHz
|
|
外部输入端灵敏度
|
100%调变时 ≦10Vp-p
|
|
频率调变
|
|
误差
|
0 ~ ±5%
|
|
调变频率比例
|
0.01Hz~10kHz(INT) DC~50kHz(EXT)
|
|
外部输入端灵敏度
|
≦5Vpp for 15% deviation
|
|
扫描特性
|
|
扫描范围
|
15MHz~150kHz ; 1.5MHz~15kHz ; 150kHz~1.5kHz ; 15kHz~150Hz ; 1.5kHz~15Hz ; 150Hz~1.5Hz ; 15Hz~0.15Hz ; 1.5Hz~0.01Hz
|
|
扫描宽度
|
>100:1 (in same frequency range)
|
|
扫描比例
|
0.01Hz~10kHz
|
|
对称性控制
|
90%:10%:90% ; 解析度: 1%
|
|
模式
|
Linear / Log 扫描
|
|
扫描输出
|
0 to ≧-5Vp-p into 10KΩ
|
|
触发特性
|
|
起始/截止 相位范围
|
80°~90°
|
|
比例
|
0.1Hz~10kHz
|
|
频率范围
|
0.1Hz~1MHz (Useful to 10MHz)
|
|
外部触发频率范围
|
DC~1MHz, 相容于TTL输入位准
|
|
Gate或Burst
|
Implement by触发设定
|
|
VCF
|
|
范围
|
100:1(0 to 10V±1)
|
|
输入直线性
|
<0.5% to 1MHz,<5% to 10MHz
|
|
输入阻抗
|
10kΩ
|
|
GCV 输出
|
|
|
不同频率产生 0.2V ~ 2V 之间电压
|
|
频率计数器
|
|
INT/EXT
|
可选择
|
|
范围
|
5Hz~150MHz EXT
|
|
解析度
|
时基准确度 ±1位数
|
|
时基
|
±20ppm(23℃±5℃) 于暖机30分钟后
|
|
解析度
|
最大解析度: 100nHz for 1Hz 及 0.1Hz for 100MHz
|
|
输入阻抗
|
1MΩ // 150pF
|
|
灵敏度
|
≦35Vrms(5~100MHz);≦45Vrms(100MHz~150MHz)
|
|
记忆体
|
|
储存/呼叫
|
10组记忆体供面板设定储存/呼叫
|
|
界面
|
RS-232C
|
|
使用电源
|
AC 115V/230V±15%, 50/60Hz
|
|
附件
|
|
|
电源线 × 1,
操作手册 × 1,
测试线 GTL-101 × 2
|
|
尺寸及重量
|
|
|
|
290(W) × 142(H) × 460(D) mm,
约 5 kg
|
|
