    当前位置:首页 > 即墨仪器仪表 > 即墨无损检测仪器 > 即墨超声波探伤仪

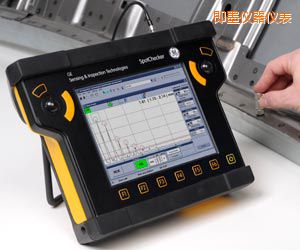

    超声波点焊探伤仪
    型 号:SpotChecker
    品 牌:美国GE
    技术指标:工作温度:0~+45 °C(32~45.00°C)
    即墨超声波点焊探伤仪-SpotChecker-美国GE

    点焊缝超声波探伤仪是手持式探伤仪,用于生产线上的点焊检测。 它的重量仅为3.2千克,超声波探伤仪怎么使用,由电池供电,电磁超声波探伤仪,密封性符合IP65要求。它具有热交换电池充电功能,确保仪器连续运行。 点焊缝超声波探伤仪无需集中培训,超声导波,因为它具有“专家”系统的优势,上海超声波探伤仪,方便不熟悉焊缝检测的人员使用。


    特色:

    点焊缝超声波探伤仪是现有的用于点焊缝测试的USLT系列产品的点精之作。它具有真正的便携性和环境保护性外壳,坚固耐用。本产品和现有的点焊缝测试解决方案之间的主要区别在于它的尺寸/重量、环境保护和用户友好型操作。

    • 独特的用户界面,通过2个轨迹球操纵定位设备
    • 8.4英寸大型液晶触摸屏操作,用于直接访问不同的功能和设置
    • 现代PC接口,含USB和无线连接(WLAN、蓝牙)
    • 远程控制与USLT 2000相似
    • 方便未受过训练的检测员使用(特定应用软体UltraLOG)
    • 与其他USLT 2000解决方案兼容
    • 热交换电池充电,超声波探伤仪说明书,确保连续运行
    • 环境保护符合IP65要求
    • 重量约重量约为3.2千克(含电池)。


    应用:

    在汽车行业的点焊测试。





    规格:

    外壳

    存储温度 -20~+60 °C(-4~+60.00°C)
    工作温度 0~+45 °C(32~45.00°C)
    尺寸 225毫米宽 x 314毫米高 x 94毫米深 (8.85英寸宽 x 12.36英寸高 x 3.7英寸深)
    重量 约3.2千克(7.05磅)(含电池)
    防护等级 IP 65
    抗冲击性 符合EN 600 68-2-27
    耐振动性 符合IEC 600 68-2-6 Fc
    显示 8.4”英寸TFT,电力专用超声波探伤仪,SVGA,触摸屏
    控制装置 2个轨迹球,各带2个按钮;6个功能键;触摸屏

    连接

    探头 2个LEMO 00三同轴
    电源供应器 1个LEMO 0S, 4-针插座
    网络 1个RJ45
    USB 4个USB A型插座,潍坊超声波探伤仪报价,1个USB B型插座
    可选 WLAN、蓝牙

    电源

    工作电压 15伏直流
    功耗 约为22瓦
    电池 2个锂离子电池:10.8伏,超声波探伤仪操作规程,4.8Ah
    操作时间 2个电池约4.0小时
    电源供应器 外部电源供应器100到230伏交流电,最大70瓦

    超声波

    脉冲类型 尖峰脉冲
    脉冲重复频率(PRF) 最大1000赫兹,无连续的脉冲序列
    电压: 最大400伏
    初始脉冲上升时间 15 ns
    阻尼 50欧姆

    设置和评估

    校准范围 最小0到2.5毫米(0到0.1英寸)(钢);最大0到9,700毫米(0到381英寸)(钢)
    声速范围 500到15000米/秒(0.02到0.59英寸/秒)集成的,手持式高亮超声波探伤仪,可编辑的材料表
    脉冲移位 -10到1500毫米(-0.39到50英寸)(钢)
    探测延迟 0到100 秒
    频率范围 2到20兆赫(-3dB)
    增益 110 dB,以0.5/1/2/6 dB为间隔可调
    检波 全波
    监测器门电路 2个独立的监测器门电路,在整个最大校准范围内可调;基于显示器刷新率的A扫描的评价
    距离测量 - A门电路或B门电路的初始脉冲和测量点
    - 测量点:B门电路 - A门电路(差分测量)
    测量分辨率 声音路径/飞行时间最多为12.6毫米:0.01毫米;否则为显示宽度的0.2%
    振幅 0.5%的屏幕高度或0.2dB
    A-扫描数字化 1,024×1,024像素
    显示冻结 静态A-扫描冻结,超声波探伤仪试块,动态A-扫描冻结(冻结盒)
    回波比较 同步显示当前激活的信号和存储的A-扫描
    对话语言 德语、英语、法语、西班牙语、意大利语、中文、日语
    单位 毫米
