红外气体泄漏检测仪---voc泄露检测摄像仪

以色列opgal公司是世界红外检测技术的领导者。其产品广泛应用于军工、、造船、石油石化等领域。2014年最新研发出的世界唯一的防爆型高性能气体检漏成像仪eyecgas。该型号仪器上市便得到世界同行的强烈反响，认为红外检测技术伴随这一产品的推出已经达到一个更高的境界。同时，eyecgas也得到科研、石油、化工、钢铁、造纸、环境监测等领域单位的广泛认购。

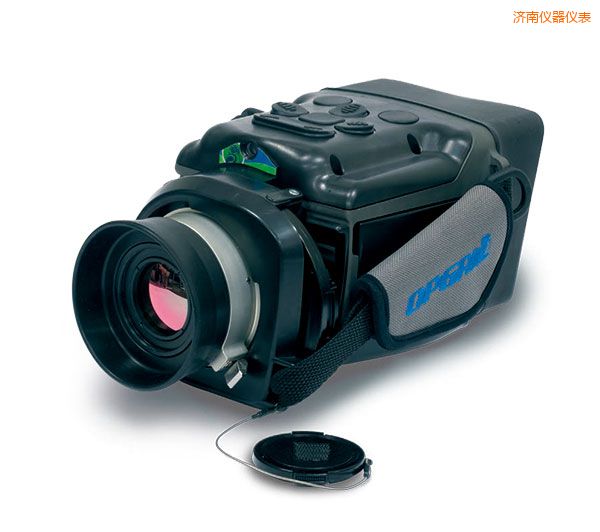

eyecgas红外气体检漏成像仪是利用热成像原理，截取正在发生泄漏且无形的挥发性有机物排放的影像资料。该仪器广泛用于石油化工行业的挥发性有机物气体泄漏和无组织排放检测，可用以评估工厂设备的产品损失、识别泄漏排放源，，并结合其他修复措施，达到voc减排的目的。

红外气体泄漏检测仪eyecgas检漏成像仪主要特点

1、专为工业领域设计——适用于工业废气、有机化合物、有毒气体排放的工况，该红外气体成像仪坚固耐用，密封性良好，，适合在户外工况下使用。

2、eyecgas严格符合国际电工委员会（iec）的环境适应要求，具备温度、湿度、防振、防尘和防水认证。

3、 安全——eyecgas是世界同行中唯一取得csa本质安全认证的红外气体成像仪，本质安全等级如下：class 1 div2，，可工作于存在性气体的区域。

4、增强的图像——我们的技术专家在红外热成像技术方面拥有超过60年的经验，eyecgas使用合适的增强型热成像技术来确保能够对微小气体泄漏进行检测和定位。

5、 上游、中游及下业的整合能力

6、 声频、视频记录——eyecgas提供实时的声频视频录像，改进报告和离线分析。

7、50m之外可能轻松定位泄漏点。可快速探测到接触式检测工具难以触及的区域。

8、 具快速大片区扫检功能。如果泄露，立即发现。

9、 同时检测多个组件。

10、16g内存卡，超过8小时超长视频保存。

11、 无线蓝牙连接。

12、 通过usb连接对系统软件升级更新。

13、 防水防尘防爆。

14、rugged坚固耐用

15、 便携方便，操作简单。

红外气体泄漏检测仪eyecgas检漏成像仪仪器参数

• 安全——提供清晰的、可视化的甲烷及其他挥发性有机物排放影像，发现工业生产安全隐患

• 环境——快速并清晰地检测到无组织排放的voc气体，减少其对环境有害

• 经营效率——多点同时扫描，最大限度地降低了泄漏检测工作中的成本，减少产品损失，提高投资回报率

热成像仪

热灵敏度20 mk@25℃

f-数字1.1

视角18°，，30镜头

近焦距<0.5m

对焦方式 手动

数码变焦x2,x4

内置数码摄像机vga，定焦

检测器

检测器范围 中波红外：3-5μ

类型 高灵敏度, 320 x 240像素

显示器

显示屏3.5寸彩色lcd显示屏，分辨率：640 x 480

物理参数

重量2.5kg(含电池和摄像头)

颜色 灰黑色

尺寸 （230x110x130）

界面 标准，，1/4，旋转安全

电源输入

电压12vdc

功率14.4w

电池 连续使用4小时

数码视频和音频记录

视频音频记录 通过ubs连接线相机内置的

存储大小4gb（大约可存储6小时的mp4或h.264格式的视频和音频）

环境条件（装在手提箱时）

跌落测试astm-d 4169-06 schedule a

松散振动测试astm-d 4169-08 schedule f test method d999

抗震性stm-d 4169-08 schedule f test method d4728

环境参数

工作温度范围-20°c～+50°c

存放温度范围-40°c～+70°c

温度和湿度iec 60068-2-30温度. +25°c / +40°c相对湿度95%

认证fcc 47 cfr part 15 subpart b–radiated emissions en 610000-6(iunity to esd, rfe, power frequency magnetic field, radiatedemissions)

防震2.4 grms random vibration -mil std 810f 514

抗冲击性 振动级别：最高温度：55°c，，最低温度：-20°c

安全标准en60950-1：2006

防水防尘ip65–blowing dust test–mil-std-810f, method 510.4,procedure i

ip65 – jetting water

emc/emifcc 47 cfr part 15 subpart b– 抗辐射

en 610000-6-4 : 2007 class a– 抗辐射

en 610000-6-2 : 2005 class a– 防静电(esd)

en 610000-6-2 : 2005 class a– 抗rfe辐射干扰

en 610000-6-2 : 2005 class a–抗工频磁场辐射干扰

防爆等级认证ul1604, electrical equipment for use in class i and ii,division 2, and class iii (classified) locations.

csa c22.2 no. 213-m1987,non-incendive electrical equipment foruse in class i, division 2 hazardous locations.

ansi/isa-12.12.01 – non-incendive electrical equipment for usein class i and ii, division 2 and class iii hazardous (classified)locations.

atex ii 3g ex nl iic t6.

气体泄露检测性能

操作特点 自动模式和增强模式

可检测到的气体物质苯、丁烷、乙烷、乙醇、苯乙、乙酮、2-丁酮、环氧乙烷、庚烷、己烷、异丁烯、异戊二烯、异丙醇、甲烷、甲醇、辛烷、戊烷、丙醛、丙烷、丙烯、戊烯、氧化丙烯、苯乙烯、甲苯、、

红外气体泄漏检测仪eyecgas检漏成像仪其他特点

连接方式 蓝牙、usb

配置附件3块电池、电池充电器、usb连接线、头戴式耳机、背带、遮光板、手提箱、artsft软件、30气体检测镜头、使用手册

红外气体泄漏检测仪eyecgas检漏成像仪应用领域

1、石油化工与精炼领域。炼油装置和石化装置的障碍会导致企业利益受损。特别是voc泄露事故即使企业蒙受经济损失，，又承环保压力。如今尖端的红外摄像仪为企业快速高效查漏提供可能，丹仕通公司销售的eyecgas摄像仪可识别挥发性有机化合物（voc）泄漏源，满足voc泄露检测需求并最大限度排除气体泄露隐患，，确保及时修复泄露部件。现今使用红外检漏摄像仪已成为众多油气领域企业标准的行业惯例。eyecgas红外摄像仪具备顶级防爆性能。可畅通无阻地在危险区域作业。

2、油气开采、储存和输送领域。油气开采过程中可使用红外摄像仪预知定位废气泄露区域，避免高成本危险气体排放使作业受阻。还可定位油罐、输油管及设备表面的裂缝，减少因漏油事故迫使企业停止作业的风险。改善企业作业安全性并增加企业利润。

3、城市燃气输配领域。城市燃气输送至千家万户。由于一体具有易性，因此漏气的危害性容易造成灾难性的严重后果。eyecgas红外摄像仪可探测微小的天然气泄漏，是扫描输气管道以定位漏气位置从而确保住宅区用户生命安全的理想探测工具。

4、sf6（六氟化硫）气体探测。sf6（六氟化硫）气体绝缘性能优异，，广泛应用于高压电器制造行业。但sf6（六氟化硫）是一种烈性温室气体，大量泄露会对生态造成危害。eyecgas红外摄像仪可帮助企业有效控制sf6（六氟化硫）气体排放，，保护环境。
