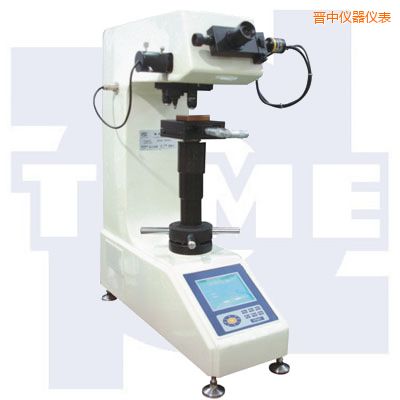

THV系列程控数显维氏硬度计 |
|
| 型 号：THV/THVS/THVP-10S/10 |
| 品 牌：时代仪器 |
| 技术指标：测量范围:100×：800μm; 200×: 400μm |
 |
晋中THV系列程控数显维氏硬度计-THV/THVS/THVP-10S/10-时代仪器
性能介绍
THV系列程控数显维氏硬度计有六种型号：分别为10kg手动及自动转塔维氏硬度计、30kg手动及自动转塔维氏硬度计、50kg手动及自动转塔维氏硬度计，是采用计算机软件控制，高倍率光学测量系统，光电传感等技术实现测量装置与压头自动切换，通过软件输入，光源的强弱自动调节，并选择维氏与努氏试验方法、保持时间，文件号与储存等，提供了各种硬度值的转换表以供参考，在LCD大屏幕显示屏上能显示试验方法，，试验力，测量压痕长度、硬度值、试验力保持时间，测量次数并能键入年、月、日期，，试验结果和数据处理等，通过打印机输出。本机还预留CCD接口输出接口以便与电脑连接。
该硬度计应用范围广，即适用于测量微小、薄形及表面渗镀层处理后的零件，也适用于一般机械零件测试，显微维氏硬度试验更能进行材料金相组织及脆性材料的硬度测量。是工厂及质检部门进行研究测试的理想的硬度测试仪器。
技术规格
|
型号
|
THV-10S
|
THVS-10S
|
THVP-10S
|
THV-10
|
THVS-10
|
THVP-10
|
|
标尺
|
HV0.5,HV1，HV2,HV3，HV5，，HV10
|
|
试验力
|
4.9,9.8, 19.6, 29.4,49, 98N
|
|
试验力选择
|
键盘输入
|
|
符合标准
|
EN-SO6507 GB/T4340
|
|
加卸载
|
计算机闭环程序控制（加载/保持/卸载）全自动
|
|
试验保持时间（S）
|
5to99
|
|
转塔
|
手动
|
电动
|
|
目镜放大倍数
|
10x
|
|
模拟目镜
|
■
|
|
|
■
|
|
|
|
数字式目镜
|
|
■
|
■
|
|
■
|
■
|
|
目镜分辨率
|
0.25μm
|
0.25μm
|
0.25μm
|
0.25μm
|
0.25μm
|
0.25μm
|
|
物镜倍率
|
10×，20×
|
|
总放大倍率
|
100×，200×
|
|
测量范围
|
100×：800μm; 200×: 400μm
|
|
光通道
|
双光通道切换：目镜/摄像装置
|
|
滤色片
|
蓝色
|
|
光源
|
5V/3W LED
|
|
显示
|
对角线长度、硬度值、转换值、试验力N，kf
|
|
硬度值
|
5位
|
|
对角线长度
|
4位（D1,D2）
|
|
内置打印机、RS232接口
|
|
|
■
|
|
|
■
|
|
数据统计
|
|
■
|
■
|
|
■
|
■
|
|
转换HR、HB
|
|
|
■
|
|
|
■
|
|
测试高度
|
220mm
|
|
测试宽度
|
160mm
|
|
XY台、尺寸、XY移动、分辨率
|
可选
|
|
工作温度
|
10℃to38℃
|
|
湿度
|
10%to90%
|
|
机器尺寸
|
560×190×700mm
|
|
重量
|
42kg
|
|
电源
|
220V，60/50Hz
|
标准配置
|
序号
|
名称
|
数量
|
|
一
|
主机
|
1
|
|
二
|
附件箱
|
1
|
|
1.10×测微目镜
|
1
|
|
2.大平面试台
|
1
|
|
3.小平面试台
|
1
|
|
4.“V”型试台
|
1
|
|
5.水平调节螺钉组件
|
4
|
|
6.电源线
|
1
|
|
7.保险丝
|
1
|
|
8.内六角扳手
|
7
|
|
9.十字螺丝刀
|
1
|
|
10.标准硬度块
|
2
|
|
11.塑料吸盘
|
1
|
|
12.水平泡
|
1
|
|
13.防尘罩
|
1
|
|
三
|
文件资料
|
|
|
1.使用说明书
|
1
|
|
2.产品合格证书
|
1
|
|
3.保修卡
|
1
|
|
4.硬度换算表
|
1
|
|
四
|
选项附件（可特殊定货）
|
|
|
1.打印机
|
1
|
|
2.努氏压头
|
1
|
|
3.圆柱试台
|
1
|
|
4.薄形零件试台(专打薄皮零件)
|
1
|
|
5.平口钳
|
1
|
|
6.X-Y试台
|
|
|
