维氏硬度计 |
|
| 型 号：THV/THVS/THVP-5S/5 |
| 品 牌：时代仪器 |
| 技术指标：测量范围:400μm |
 |

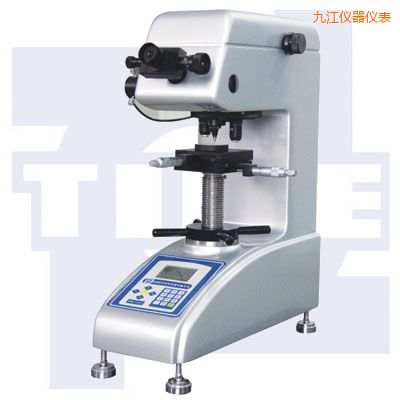

九江维氏硬度计-THV/THVS/THVP-5S/5-时代仪器
性能介绍
THV-5S/5分为手动转塔和自动转塔两种。内置计算器，维氏硬度计密测多友，通过键盘输入直接在LCD显示测试结果，避免人工原始查表。
THVS/THVP-5S/5维氏硬度计造型新颖、美观，维氏硬度计物镜，具有良好的可靠性，维氏硬度计载荷选择，可操作性和直观性。
采用计算机软件控制，显微硬度计， 400X高倍率光学测量系统，维氏硬度计精度，高精度光电传感器等技术实现测量装置与压头自动切换。
通过软件输入，维氏硬度计算公式，光源的强弱自动调节，维氏硬度计操作规程，并选择维氏和努氏试验方法、保持时间、文件号、储存等。
提供了各种硬度值的转换表。
在LCD大屏显示试验方法、试验力、压痕长度、硬度值、试验力保持时间、测量次数、试验结果数据处理。
内置打印机。
适用于测定钢、有色金属、IC薄片、薄塑料、金属薄片、涂层、电镀层、表面覆层、层压金属、热处理碳化层和渗碳层深度与硬度梯度。
适用于测定钢、有色金属、IC薄片、薄塑料、金属薄片、涂层、电镀层、表面覆层、层压金属、热处理碳化层和渗碳层深度与硬度梯度。
技术规格
|
型号
|
THV-5S
|
THVS-5S
|
THVP-5S
|
THV-5
|
THVS-5
|
THVP-5
|
|
标尺
|
HV0.2, HV0.5, HV1.0, HV2.0, HV3.0, HV5.0
|
|
试验力
|
0.2 , 0.5 ,1.0 , 2.0 , 3.0 , 5.0kgf
|
|
试验力选择
|
旋钮
|
|
符合标准
|
EN-SO6507 GB/T4340 ASTMandJIS
|
|
加卸载
|
自动
|
|
试验保持时间
|
1to99s
|
|
转塔
|
手动
|
电动
|
|
目镜发大倍数
|
10X
|
|
模拟目镜
|
■
|
|
|
■
|
|
|
|
数字式目镜
|
|
■
|
■
|
|
■
|
■
|
|
目镜分辨率
|
0.5μm
|
0.5μm
|
0.125μm
|
0.5μm
|
0.5μm
|
0.125μm
|
|
物镜倍率
|
10×，维氏硬度计 TIME，20×
|
|
总放大倍率
|
100×（观察）, 200×（测量）
|
|
测量范围
|
400μm
|
|
滤色片
|
蓝色
|
|
光源
|
5V/3W LED
|
|
显示
|
对角线长度、硬度值、转换值、试验力N，维氏硬度计维修点，kf
|
|
硬度值
|
5位
|
|
对角线长度
|
4位（D1,D2）
|
|
打印机RS232
|
|
■
|
■
|
|
■
|
■
|
|
数据统计
|
|
■
|
■
|
|
■
|
■
|
|
转换HR、HB
|
|
|
■
|
|
|
■
|
|
测试高度
|
85mm
|
|
测试宽度
|
120mm
|
|
XY台尺寸
|
100×100mm
|
|
XY移动
|
25×25mm
|
|
XY分辨率
|
0.01mm
|
|
工作温度
|
10℃to38℃
|
|
湿度
|
10%to90%
|
|
机器尺寸
|
490×310×553mm
|
|
重量
|
40kg
|
|
电源
|
220V，手提式维氏硬度计，60/50Hz
|
|
|
|
|
|
|
|
|
|
|
|
|
|
标准配置
|
序号
|
名称
|
数量
|
序号
|
名称
|
数量
|
|
1
|
主机
|
1
|
13
|
水平泡
|
1
|
|
2
|
附件箱
|
1
|
14
|
防尘罩
|
1
|
|
3
|
10×测微目镜
|
1
|
15
|
使用说明书
|
1
|
|
4
|
X-Y试台
|
1
|
16
|
产品合格证书
|
1
|
|
5
|
砝码
|
5
|
17
|
保修卡
|
1
|
|
6
|
水平调节螺钉组件
|
4
|
18
|
硬度换算表
|
1
|
|
7
|
电源线
|
1
|
|
选项附件（可特殊定货）
|
|
|
8
|
保险丝
|
1
|
19
|
打印机
|
1
|
|
9
|
内六角扳手
|
7
|
20
|
努氏压头
|
1
|
|
10
|
十字螺丝刀
|
1
|
21
|
圆柱试台
|
1
|
|
11
|
标准硬度块：HV5，HV0.2
|
2（各一块）
|
22
|
薄形零件试台(专打薄皮零件)
|
1
|
|
12
|
塑料吸盘
|
1
|
23
|
平口钳
|
1
|
|
