    当前位置:首页 > 开封仪器仪表 > 开封无损检测仪器 > 开封设备状态检测和故障诊断

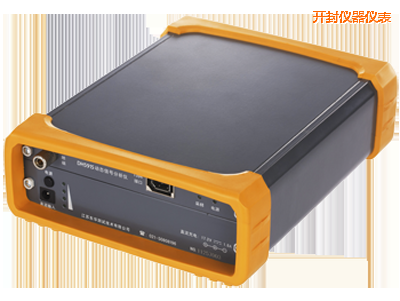

    精密诊断仪
    型 号:DH5918
    品 牌:上海东昊
    技术指标:测试通道:一组或二组模块
    开封精密诊断仪-DH5918-上海东昊

      概述

      DH5918为便携式动态信号测试分析系统,应用范围非常广泛,一套系统,就可完成应力应变、振动(加速度、速度、位移)、冲击、声学、温度、压力、流量、力、扭矩、电压等各种物理量的测试和分析。


      应用范围

      1、可完成全桥、半桥、1/4桥(三线制)状态的应力应变的测试和分析;

      2、配合桥式传感器,实现各种物理量的测试和分析;

      3、配合IEPE压电式传感器,实现振动加速度、振动速度、振动位移(模拟二次积分可选)的测试和分析;

      4、电压输入,与热电偶、电涡流传感器、磁电式速度传感器及各种变送器配合,对多种物理量进行测试和分析;


        特点

      1、内置锂电池,无需外接电源,体积小巧,便于携带,适用各种工程试验现场;

      2、 完整的硬件和软件环境;

      3、 系统具有极强的抗干扰能力;

      4、最高采样速率51.2kHz/通道(8通道同时工作);

      5、 通道配置灵活,根据用户要求,任意调整通道类型配置;

      6、 DMA方式实时传送,保证了数据传送的高速、不漏码、不死机;

      7、 具有信号长时间实时高速记录功能(海量存贮);

      8、 进口雷莫接插件:输入接插件采用了进口高性能雷莫头,大大提高了小信号输入的可靠性,操作也十分方便;

      9、 可靠的硬件质量,保证了你的投入能得到长期稳定的回报;

      10、 运行于Windows2000/XP/7操作系统,用户界面友好、操作简便灵活;

      11、 高度实时:实时采集、实时储存、实时显示、实时分析等;

      12、 强大的分析、处理功能及完善的在线帮助;

      13、多工程管理,允许同时打开、分析、浏览多个工程,特别适合多批次大型试验;

      14、 隐藏的各种参数栏,既方便参数设置,又可充分利用图形区;

      15、 直观便捷的设置:界面上显示的关键内容,如坐标类型、信号类型、坐标刻度等不仅是图形显示的关键组成部分,而且可直接点击切换修改,简单直观方便;

      16、 对数据进行实时频谱分析、平均谱分析、频响分析等,还可完成滤波、积分、重采样等数据预处理功能;


      硬件功能

      1、多通道、同步并行、高速、长时间、连续采样,采样速率51.2kHz/通道;

      2、高度集成:模块化设计的硬件,每台机箱可插入两个4通道的数据采集卡和2通道转速测量模块。每台计算机可控制8个数采通道和2个转速通道同步并行采样,满足了多通道、高精度、高速动态信号的测量需求;

      3、每通道独立的16位A/D转换器:实现了多通道并行同步采样,通道间无串扰影响及采样速率不受通道数的限制,并且大大提高了系统的抗干扰能力;

      4、准确的采样速率:先进的DDS数字频率合成技术产生高精度、高稳定度的采样脉冲,保证了多通道采样速率的同步性、准确性和稳定性;

      5、数字磁带机信号记录功能:可长时间实时、无间断记录多通道信号,多通通并行同步工作;

      6、转速/计数器通道:可接入各种脉冲/频率输出型传感器或计数器,用于转速、脉冲计数或频率的测量;

      7、可进行多种测量参数的预设置和修正;

      8、计算机通过1394通讯,对采集器进行参数设置(量程、传感器灵敏度、采样速率等)、清零、采样、停止等操作,并实时传送采样数据;


      技术指标

      1、测试通道:一组或二组模块(每组模块包括4通道数采和1通道转速);

      2、模数转换器:16位A/D转换器;

      3、连续采样速率(存贮深度由计算机剩余硬盘空间容量决定):

      (1) 整数采样速率:所有通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k (Hz)分档切换;

      (2) 整数分析频率:所有通道同时工作时,每通道5、10、20、50、100、200、500、1k、2k、5k、10k、20k(Hz)分档切换;

      4、连续实时整周期采样:

      (1) 采样点数: 128点;

      (2) 对应的转速范围:30~18000转/分;

      5、 抗混滤波器:

      (1) 滤波方式:模拟滤波+实时数字滤波组合抗混滤波器(过采样实现);

      (2) 截止频率:采样速率的1/2.56倍,设置采样速率时同时设定,阻带衰减:约120dB/oct;

      (3) 平坦度(分析频率范围内):小于0.1dB;

      6、电源:智能化管理的可充电锂电池组供电, 4通道连续工作大于7小时,8通道连续工作大于5小时。外接工作电源:直流供电(17.2VDC);

      7、使用环境:适用于GB6587.1-86-Ⅱ组条件;

      8、外形尺寸:210mm(长)×168mm(宽)×60mm(高);

      9、仪器自重:约1.7 kg (含电池);

      电压适调模块

      1、输入阻抗:1MΩ∥40pF;

      2、输入保护:输入信号大于±15V(直流或交流峰值),输入全保护;

      3、输入方式:GND、DC、AC、IEPE适调;

      4、满度值:±30mV、±100mV、±300mV、±1V、±3V、±10V、±30V;

      5、系统准确度:小于0.5%(F.S)(预热半小时后测量);

      6、系统稳定度:0.05%/h(预热半小时后测量);

      7、线性度:满度的0.05%;

      8、失真度:不大于0.5%;

      9、最大带宽:

      (1) 直流,DC~30kHz(+0.1dB~-3dB);

      (2) 交流,3Hz~30kHz(+0.1dB~-3dB);

      10、噪声:不大于3μVRMS(输入短路, 在最大增益和最大带宽时折算至输入端);

      11、时间漂移: 小于3μV/小时(输入短路, 预热1小时后, 恒温, 在最大增益时折算至输入端);

      12、温度漂移: 小于1μV/℃(在允许的工作温度范围内, 输入短路,在最大增益时折算至输入端);

      13、模拟两次积分:

      (1) 频率响应

      一次积分:10Hz~10kHz;

      二次积分:10Hz~1kHz;

      (2) 准确度

      一次积分:不确定度<3%;

      二次积分:不确定度<5%;

      应变适调器技术指标:

      1、适用电阻应变片阻值:50Ω~10000Ω;

      2、供桥电压:

      (1) 供桥电压按2V、5V、10V和24V分档切换;

      (2) 供桥电压精度: 0.1%;

      (3) 供桥电压稳定度: 小于0.05%;

      (4) 供桥电压最大输出电流: 50mA;

      3、满度值:1000με、10000με、100000με;

      4、平衡方式:16位D/A控制自动平衡;

      5、系统准确度:小于0.5%(F.S)(预热半小时后测量);

      6、系统稳定度:0.05%/h(预热半小时后测量);

      7、线性度:满度的0.05%;

      8、最大带宽:DC~30kHz(+0.1dB~-3dB);

      9、失真度:小于0.5%(频率小于20kHz);

      10、噪声:不大于3μεRMS(输入短路, 在最大增益和最大带宽时折算至输入端);

      11、漂移:

      (1)时间漂移: 小于3με/小时(输入短路, 预热1小时后, 恒温, 在最大增益时折算至输入端);

      (2)温度漂移: 小于1μVε/℃(在允许的工作温度范围内, 输入短路,在最大增益时折算至输入端);

      转速测量技术指标

      1、测量通道数:两个通道;

      2、测量范围:20~300000转/分;

      3、测量精度:小于0.05%±1转;

      4、每转脉冲数:1~512个;

      5、转轴比:0.01~100;

      6、脉冲宽度:大于等于10μS;

      7、输入信号范围:TTL、COMS脉冲序列;

      8、电源输出:5V,供电电流最大为50mA;

      使用环境

      1、温度:

      ⑴ 贮存条件:-40℃~60℃;

      ⑵ 极限条件:-10~50℃;

      ⑶ 工作范围:0~40℃;

      2、湿度:

      ⑴ 工作范围:40℃(20~90)%RH;

      ⑵ 贮存条件:50℃ 90%RH24h;

      3、 振动(非工作状态):

      ⑴ 频率循环范围:5~55~5Hz;

      ⑵ 驱动振幅(峰值):0.19mm;

      ⑶ 扫频速率:小于或等于1倍频程/min;

      ⑷ 在共振点上保持时间:10min;

      ⑸ 振动方向:x、y、z;
