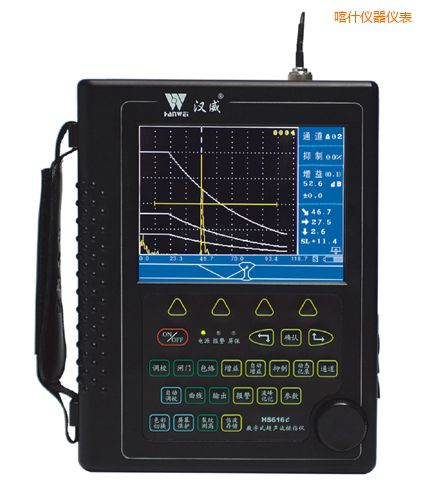

    增强型真彩超声波探伤仪
    型 号:HS616e
    品 牌:武汉中科
    技术指标:扫描范围:零界面入射~14000mm(钢纵波)
    喀什增强型真彩超声波探伤仪-HS616e-武汉中科
    HS616e增强型真彩超声波探伤仪 性能特点:

    A 特优点

    全数字,真彩显示器,根据环境选择背景色、亮度值可自由设定,温州超声波探伤仪,领潮国内应用技术

    数码飞梭旋钮,一键式操作

    频谱分析,高速FFT运算,实测探头频率

    高性能安保锂电,模块插接式,一机两电两充,引导潮流

    B 发射脉冲

    脉冲强度:分级选择,设200V、300V、400V,适用探头范围广

    脉冲宽度:100-300ns连续调节,匹配不同频率探头探伤时的最佳灵敏度

    阻抗匹配:51Ω、150Ω、200Ω、400Ω,满足灵敏度及分辨率的不同工作要求

    工作方式:单晶探伤,双晶探伤

    C 扫描范围

    零界面入射~14000mm(钢纵波),按比例调节,连续调节两种模式。

    D 放大接收

    硬件实时采样:150MHz,波形高度保真

    检波方式:全检波、正、负检波、射频波显示

    闸门信号:单闸门、双闸门、全屏检索、闸门内峰值读数。

    增值/全自动增益:设0.1dB、2dB、6dB步进值,tofd超声波探伤仪,设波幅高度值全自动增益方式

    E 报警

    闸门内,曲线内声光报警及关闭

    F 数据存储

    50组快捷选择探伤参数通道,预先调校好各类探头与仪器的组合参数,自由设置各行业探伤标准,方便存储、调用、复验、打印、通讯传输

    内存1000幅探伤回波信号及数据,实现存储、读出浏览,单幅打印,连续打印和通讯传输的计算机管理。

    参数附件:全中文设置探伤参数,输入实时数据,随机存储、调用、打印、报告通讯

    G 探伤功能

    波峰记忆:实时检索缺陷最高波,标定缺陷最大值

    实用AVG:实用AVG曲线、自动换算缺陷φ值(3Nus外)

    裂纹测高:找准缺陷最高波,实时衍射法测高

    动态记录:检测实时动态记录波形,存储、回放

    缺陷定位:实显水平值L、深度值H、声程值S

    缺陷定量:实显SL定量值

    缺陷定性:通过包络波形,人工经验判断

    曲面修正:曲面工件探伤,修正曲率换算

    距离补偿:厚工件远距离探伤实时补偿,避免漏检小缺陷

    B型扫描:实时扫查,描述缺陷横切面

    H 实时时钟记录

    实时探伤日期、时间的跟踪记录,并存储

    I 控制接口

    高速USB、RS232两种接口提供传输打印

    J 屏幕保护

    待机时可关闭屏幕使仪器省电,减少开关机次数,延长使用寿命



     HS616e 增强型真彩超声波探伤仪 技术参数:

    脉冲强度:200V、300V、400V三档可选

    脉冲宽度:100-300ns连续可调

    阻抗匹配:51Ω、150Ω、200Ω、400Ω四档可选

    工作方式:单晶探伤、双晶探伤

    扫描范围:零界面入射~  14000mm钢纵波

    采样频率/位数:150MHz/8bits

    检波方式:全检波、正、负检波、射频波显示

    工作频率:0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz)

    各频段噪声电平:  < 80×10-9V/Hz1/2

    衰减器精度:< ±1dB/12dB

    增益调节:110dB(0.1dB、2dB、6dB步进,全自动调节)

    声速范围:(100 ~ 20000)m/s

    动态范围:≥ 30dB

    垂直线性误差:≤ 3%

    水平线性误差:≤ 0.1%

    分辨力:>40dB(5N14)

    灵敏度余量:>62dB(深200mmΦ2平底孔)

    数字抑制:(0 ~ 80)%,焊缝超声波探伤,不影响线性与增益

    电源、电压:直流(DC)7.2V±10%;交流(AC)220V±10%

    工作时间:连续工作5小时以上(锂电池供电)

    环境温度:(-10 ~ 40)℃(参考值)

    相对湿度:(20 ~ 95)% RH

    外型尺寸:220 x 175 x 55(mm)

    重量:整机含内置电池1.4kg
