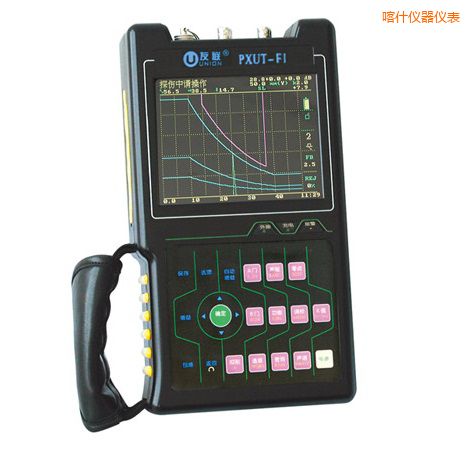

全数字智能超声波探伤仪 |
|
| 型 号：PXUT-F1 |
| 品 牌：南通友联 |
| 技术指标：探测范围：0~7200mm（钢中纵波） |
 |
喀什全数字智能超声波探伤仪-PXUT-F1-南通友联
PXUT-F1型全数字智能超声波探伤仪，采用新型超大型显示屏幕，强光下无需遮光能清晰显示。仪器造型优美，特有的防尘防水设计，焊缝超声波探伤，功能强劲，性能稳定，操作简便，是一款高性能笔记本式超声波探伤仪。
功能特点：
● 独特防尘、防水设计，适应恶劣条件下工作。
● 按键采用轻触开关，手感很好。
● TFT彩色液晶显示器，水浸式超声波探伤仪，屏幕亮度清晰，适应各种操作环境，多种颜色任意调节，符合个性化的操作设计。
● 高灵敏度，回波抑制任意可调，不影响仪器增益和线性。
● 射频显示，可进行频谱分析。
● 方波脉冲、发射电压、滤波频带、探头阻尼可调，适用于各种工件的探伤。
● 可外接U盘，相控阵成像超声波探伤仪，实时连续记录动态波形。
指标参数：
|
项 目
|
指 标
|
项 目
|
指 标
|
|
增益范围
|
120dB 0.1,1.0,2.0,6.0步进
|
闸门
|
进波门、失波门
|
|
频带宽度
|
0.4~20MHz
|
采样频率
|
160MHz（硬件实时采样）
|
|
探测范围
|
0~7200mm（钢中纵波）
|
声程位移
|
0~7000mm（钢中纵波）
|
|
探头方式
|
单晶，双晶、穿透
|
显示器
|
5.7"TFT液晶显示屏
|
|
水平线性
|
≤0.1%
|
工作时间
|
≥10小时
|
|
垂直线性
|
≤3%
|
工作温度
|
-20℃～50℃
|
|
分辨力
|
≥30dB
|
电源
|
16V DC，220V AC
|
|
灵敏度余量
（2.5MHz Ф20）
|
≥65dB
|
外形尺寸
（mm）
|
280（高）×155（宽）×55（厚）
|
|
动态范围
|
≥34dB
|
整机重量
|
1.8Kg（含锂电池）
|
|
