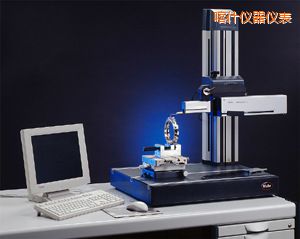

喀什粗糙度轮廓综合测量仪-XCR20-德国马尔
Marsurf XC 20 + MarSurf XR 20 = MarSurf XCR 20 - the MarSurf XCR 20 在一个设计单元中结合了XC 20 和 the XR 20 的所有功能.
节省您的空间及金钱
MarSurf XCR 20 描述
新一代的轮廓度和粗糙度测量系统. MarSurf XCR 20 完美的轮廓度和粗糙度评定系统. 粗糙度和轮廓度评定软件有独立的操作界面. MarSurf XCR 20Mahr的顶级表面测量系统,能实现半自动操作过程如测量立柱定位(ST 750 CNC) 方便简单.
-
节省测量空间(MarSurf PCV 200 轮廓驱动器单元 和 GD 25 粗糙度驱动器单元)可通过组合夹持装置在测量工作台ST 500 or ST 750 上联合使用
-
利用驱动器LD120可进行轮廓度和粗糙度一次性测量
-
对于需要垂直和高分辨率的部件,浙江粗糙度仪,MarSurf LD 120 可进行高精度的单行程轮廓度和粗糙度同时评定功能
-
可在软件平台直接选择快速改变粗糙度和轮廓度测量,同时亦可更换驱动器和传感器
版本
-
综合计量设备- 一个测量工作台和两个驱动器 (PCV 200 和 MarSurf GD 25)
-
综合计量设备- 带有快速转换夹具(PGK 120,PCV 200)
-
您可以直接开始测量。“Quick & Easy”设置使复杂的测量任务易于操作。
-
可进行名义轮廓和实际轮廓的比较。可在指定范围内选择轮廓的不同公差,以此确保你的工作件符合要求。
-
使用 MarSurf XC 20让您处于竞争中的优越地位,因为最好的公司总是使用最领先的轮廓测量技术。
MarSurf XC 20 特点
MarSurf XC 20 为 Mahr的顶级轮廓测量仪. 本系统为您提供了最佳性能表现的理想测量仪器. MarSurf XC 20 控制驱动器单元 PCV 和测量立柱 ST 500 或 ST 750.
MarSurf 测量工作站为杰出测量机构与专利测量技术的完美结合.
MarSurf XC 20 评定软件
-
密码保护用户登录设置
-
可设置不同用户权限
-
能进行名义轮廓与实际轮廓对比
-
通过创建评定区域实现名义轮廓与实际轮廓对比
-
通过区域创建功能,能实现多种结果数据组分析功能
-
监控公差带和支持多种公差带分析
-
导入轮廓数据,如. DXF 文件
-
自动程序运行
-
高性能软件用于测量与评定测量轮廓
-
简易操作的用户界面
-
最佳配合圆插入功能
-
回归直线设置和轮廓段自动最佳配合圆功能
-
最大和最小点搜索功能
-
自学习编程和其他多种实用功能
PCV 200 驱动单元
-
优越的通用性
-
坚固、简洁以及轻便设计便于车间使用
-
测量长度达200 mm (7.87 in),测量范围达50 mm (1.969 in)
Special features of the PCV 200 drive unit PCV 200 驱动单元的特点
-
测量臂可编程控速自动升降
-
测量力可调,范围从 2 mN 至120 mN (.556 mozf to 33.36 mozf)
-
快速定位
-
专利测量臂固定设计可实现测量臂的快速更换而不需要额外的工具,佛山 粗糙度仪,
-
碰撞防护设计
-
坚固的设计和独特的材料提供良好的动力学结构
-
可编程设定测量臂的下降、上升和定位,以及自定义测量速度
-
驱动单元完全由MarSurf XC 20控制
MarSurf XC 20 应用
适用于各行各业,喷砂粗糙度仪,如:
