数位电表 |
|
| 型 号：GDM-8246 |
| 品 牌：台湾固纬GWINSTEK |
| 技术指标：桌上型50000位数LED , DCV基本准确度:0.02% |
 |

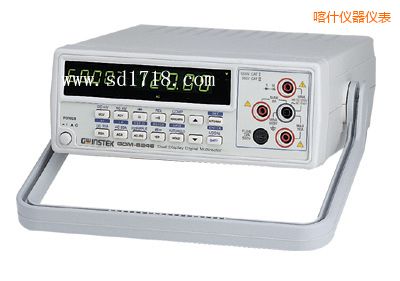

喀什数位电表-GDM-8246-台湾固纬GWINSTEK
50000位双显示GDM-8246数字台式表的特点:
◆50000位数读值分辨率
◆量测功能：交直流电压、交直流电流、电阻、频率、电容、短路蜂鸣测试、二极管测试、最大值/最小值、相对值、量测值显示保持、dBm、比较功能
◆双显示：同时量测并显示交流电压与频率或交直流电压与dBm或直流电压与交流连波
◆可选择手动或自动换档
◆直流电压准确度达 0.02%
◆高达100kHz交流量测
◆20A电流档位提供高功率保险丝防护
◆开机自动还原先前设定
◆交流或交流加直流真有效值量测
◆标准接口：RS-232C介面
◆选购配备：GPIB介面
50000位双显示GDM-8246数字台式表的技术参数：
|
直流电压
|
|
档位
|
500mV, 5V, 50V, 500V, 1200V 共 5 档
|
|
准确度
|
+ (0.02% 读值 + 2位数)
|
|
输入阻抗
|
10MΩ
|
|
交流电压有效值 (交流或交流加直流有效值)
|
|
档位
|
500mV, 5V, 50V, 500V, 1000V 共 5 档
|
|
准确度
|
500mV ~ 1000V 20Hz ~ 45Hz： + (1% 读值 + 10 位数)
45Hz ~ 2kHz： + (0.3% 读值 + 30 位数)
2kHz ~ 10kHz： + (0.4% 读值 + 50 位数)
10kHz ~ 20kHz： + (2% 读值 + 30 位数)
20kHz ~ 50kHz： + (5% 读值 + 30 位数)
500mV ~ 500V 10kHz ~ 20kHz： + (1% 读值 + 50 位数)
500mV ~ 50V 20kHz ~ 50kHz： + (2% 读值 + 20 位数)
50kHz ~ 100kHz： + (5% 读值 + 50 位数)
50kHz ~ 100kHz： + (5% 读值 + 50 位数)
|
|
输入阻抗
|
10MΩ
|
|
直流电流
|
|
档位
|
500μA, 5mA, 50mA, 500mA, 2A, 20A 共 6 档
|
|
准确度
|
500μA ~ 500mA： + (0.05% 读值 + 3 位数)
2A ~ 20A： + (0.2% 读值 + 5 位数)
|
|
交流电流绝对有效值 (交流或交流加直流绝对有效值)
|
|
档位
|
500μA, 5mA, 50mA, 500mA, 2A, 20A 共 6 档
|
|
准确度
|
500μA ~ 500mA 45Hz ~ 2kHz： + (0.5% 读值 + 15 位数)
2kHz ~ 10kHz： + (1% 读值 + 15 位数)
10kHz ~ 20kHz： + (2% 读值 + 15 位数)
45Hz ~ 2kHz： + (0.5% 读值 + 15 位数)
2kHz ~ 10kHz： + (1% 读值 + 15 位数)
10kHz ~ 20kHz： + (2% 读值 + 15 位数)
2A ~ 20A 45Hz ~ 2kHz： + (0.5% 读值 + 15 位数)
|
|
电阻
|
|
档位
|
500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 20MΩ 共 6 档
|
|
准确度
|
500Ω档： + (0.1% 读值 + 4 位数)
5kΩ~ 500kΩ： + (0.1% 读值 + 2 位数)
5MΩ档： + (0.2% 读值 + 2 位数)
20MΩ 档： + (0.3% 读值 + 2 位数)
|
|
二极体测试
|
|
|
可量测二极体的顺向导通电压. 最大顺向电压 1.5V. 开路电压 2.5V.
|
|
电容
|
|
档位
|
5nF, 50nF, 500nF, 5μF, 50μF 共 5 档
|
|
准确度
|
+ (2% 读值 + 4 位数)
|
|
频率
|
|
灵敏度
|
mV 档 ：10Hz ~ 50kHz >120mV ; 50k ~ 150kHz >200mV
5V~50V 档： 10Hz ~ 200kHz >1.2V
500V 档： 20Hz ~ 1kHz >12V
|
|
短路蜂鸣测试
|
|
|
< 5Ω
|
|
NMRR
|
|
|
|
> 60dB
|
|
CMRR
|
|
|
|
> 90dB
|
|
操作模式
|
|
|
|
自动换档 / 手动换档
|
|
其他功能
|
|
|
|
最大值, 最小值, dBm, 相对值, 读值锁定, 比较, 呼叫值设定
|
|
显示
|
|
|
|
双显示 0.4" 以及 0.5" 7段LED显示器
|
|
使用电源
|
|
|
|
交流 100V/120V/220V/230V + 10%, 50/60Hz
|
|
附件
|
|
|
电源线 × 1,
操作说明书 × 1,
软体操作说手册 × 1,
测试线 GTL-117 × 1
|
|
尺寸及重量
|
|
|
251(宽) × 91(高) × 291(长) mm
约 1.86公斤
|
，，
固纬电子Good Will Instrument Co. Ltd，创立于1975年，主要生产电子测试仪器，是台湾创立最早且最具规模之专业电子测试仪器大厂。固纬创业团队开创以电源供应器起家，以量测技术为核心，专注精密电子量测仪器研发，并开创国人自制电子测试仪器的先河，开发出国内第一台液晶数位式示波器，也是台湾唯一有能力产制数位示波器及频谱分析仪的厂商！
固纬电子从单一系列电源供应器的产品研究开发到多元化产品之专业研发、代理、行销，成为台湾规模最大，产品最齐全之专业电子仪器制造厂，除了提供了国内产业界及学术教育更优质、更经济实惠的量测解决方案外，也在全球量测仪器市场中占有一席之地。除此之外，固纬电子对产品品质严格把关，1993年通过ISO9002国际认证并荣获国家磐石奖，2000年成为股票上市公司。长久以来，固纬电子对电子量测技术的有杰出表现，使其产品获得许多的奖项与深受国内外客户的赞赏与推荐。
除了致力提供了国内产、学界更优质、更经济实惠的量测解决方案外，固纬电子更放眼全球仪器市场，以自有品牌GW Instek行销国际，将台湾品牌推向世界舞台。如今固纬电子海外分公司据点遍布台湾、中国、美国、日本、韩国及马来西亚等地，产品更是行销服务全球80 余国。固纬电子优异的品质更多次荣获国家级优良奖项，获得全球用户一致的肯定与信赖。固纬集团累积逾34年丰厚的研发、制造与行销经验，GW Instek品牌已成为电子量测仪器的代名词。固纬电子产品以品质耐用、操作容易、价格实惠深受多家知名大厂爱用，成为最受市场喜爱的知名量测仪器品牌之 一。
