超声波测厚仪 |
|
型 号:DMS Go |
品 牌:美国GE |
技术指标:多种测量模式:A 扫描、厚度、B 扫描、最小/最大、温差范围
|
![](../images/lxwm2.jpg) |

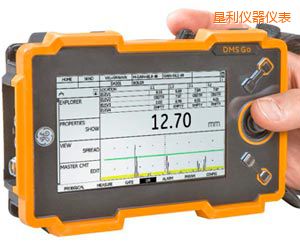

垦利超声波测厚仪-DMS Go-美国GE
GE检测技术公司的DMS Go是高端测厚仪,集成创新的、易于使用的用户界面和强大的数据管理功能,能够提供准确,可靠和全面的厚度检测数据。它适用的范围非常广泛,如石油和天然气工业和发电工业的腐蚀测量。
DMS Go使用的操作系统平台与便携式探伤仪相同。具备这个简单的软件,您的DMS Go便可以受益于所有USM Go功能,并执行先进的测试检测任务。
创建您自己的仪器!
各种升级方案可供选择。任意选择USM Go选项,并将添加到您的DMS Go组件。
规格:
显示
类型
|
WVGA彩色液晶显示屏与LED背光可调
|
有效面积
|
宽:108毫米(4.25英寸)
高:64.8毫米(2.55英寸)
|
屏幕对角线
|
5.0"
|
像素分辨率
|
宽x高:800 X 480像素
|
环境
语言
|
英语、德语、法语、西班牙语、中文和日文
|
尺寸
|
175毫米×111毫米×50毫米(6.8英寸×4.3英寸×1.9英寸)
|
重量
|
870克(1.9磅),含电池
|
温度冲击(存储)
|
3 个周期:-20°C(-4°F)到60°C(140°F)时,4小时;60°C(140°F)时,4小时;
在5分钟内过渡
MIL-STD-810E 方法 503.4, 程序 II
|
振动
|
MIL-STD-810E 方法 514.5, 程序 I, 附件 C, 图6,常规暴露:每轴1小时
|
冲击
|
每轴6圈,15克,11毫秒半正弦波,MIL-STD-810E 方法 516.5 程序 I
|
松散货物(集装箱运输)
|
MIL-STD-810E, 方法 514.5,程序 II
|
运输跌落(打包以便运输)
|
MIL-STD-810E, 方法 516.5,程序 IV, 26 滴
|
操作温度范围
|
0°C 到 55°C (32 到 131°F)
|
存储温度范围
|
-20°C 到 60°C (-4 到 140 °F)带电池,24小时
|
防尘/防水
|
符合IEC 529关于IP67分类的规定
|
危险环境
工作
|
MIL-STD-810E,镀层测试,方法511.3,程序1定义的安全操作
|
合规性
EMC/EMI
|
EN 55011 & EN61000-6-2:2001
|
超声波
|
EN 15317, EN12668 , ASTM-E1324, ASTM-E317
|
I/O连接器
感测器
|
双Lemo 00(同轴电缆)
|
微型USB
|
电源和TTL报警输出
|
电源
电池类型
|
锂离子电池
|
操作时间
|
典型的DMS Go至少连续运行8小时
|
板载充电
|
胱板充电,带可选的适配器
|
电池剩余量表指示剩余的操作时间
|
充电器
|
“通用”交流(100-240伏,,50-60赫兹)符合CCC、CE、UL、
CSA和PSE的要求
|
单位
测量范围
|
钢铁为0.40毫米到650毫米(0.010英寸25.00英寸),标准操作,取决于
探头、材料和表面
|
数字显示屏分辨率
|
0.01毫米或0.1毫米(0.001英寸或0.01英寸),在整个测量范围内可选
|
材料声速范围
|
250到16,000米/秒(0.0098英寸0.6299英寸/秒)
|
单位
|
毫米或英寸
|
测量技术
|
使用零交叉技术单元IP,超声波镀层测厚仪,测量所有首次回波/单元多回波/双元IP到首次回波/双元多回波
|
测量技术 (仅DMS Go TC)
|
涂层及材料同时测量TopCoat (专利号6,035,717)和Auto-V
|
测量显示模式
|
温度校正的厚度
|
厚度和大型A-扫描显示屏
|
B 扫描
|
最小/最大捕捉
|
温差范围
|
校准
|
单点,双点
|
自动或手动板载和脱板调零
|
自动V型路径校正
|
更新速率
|
32赫兹最小/最大捕捉模式和B扫描显示模式
|
标准模式的4赫兹或8赫兹或16赫兹(可选)
|
接收器
|
110 dB动态范围
|
自动与手动增益控制(由用户设置)
|
高、低、自动增益限制
|
脉冲发生器
|
方波、脉冲宽度和电压(120伏或250伏),自动匹配探头
|
内存
|
含2GB的SD卡。最多可以使用16GB的记忆卡
|
数据导出为PDF、XML、CSV、DAT格式。JPEG桌面拷贝
|
数据记录器
|
每个文件10万个读数。SD卡可存储多个文件
|
文件格式
|
带DR选项的仪器有6种文件格式可选(基础仪器有3种文件格式)
|
附件
|
每个测量点插入2x2到9x9MicroGrid
|
每个文件格式1到16个用户可定义的注释,每个测量点不超过16个字母数字字符
|
A 扫描
|
B 扫描
|
软件
UltraMATE Lite
|
简单的数据管理方案,用于传输测量数据文件到个人电脑,包括将数据集成到Windows程序
|
UltraMATE
|
扩展的数据管理方案,测试数据管理,并输入文件注释,以便以图形方式显示和打印测量数据。
|
软件开发套件
|
可以集成到其他应用软件
|
特色:
DMS Go系列/可升级
DMS Go可以升级,包括其众多的特性/功能。特性/功能也可以稍后添加。参见以下DMS Go系列图表。
涂层及材料同时测量(TOPCOAT)技术支持
凭借获得专利的‘涂层及材料同时测量’方法,我们已经能够通过油漆涂层优化腐蚀测量:该方法可以测量底面显示严重腐蚀的材料,而且,凭借高增益功能,连最小的凹点也可以检测到。油漆涂层和基本金属可以同一次测量过程中测量,并同时显示。
自动声速(Auto-V)
如果您的组件带有涂层,那么可以使用自动速度(Auto-V)功能。这是一个常规的简化版厚度测量,因此,也是一个独特的方法。Auto-V甚到可
以测量部件的厚度与未知材料的速度。这样,您无需任何额外的校准和校准标准,即可测量不同的无涂层材料。测量时,也无需知道材料的速度 -
以前的缺点不复存在。
坚固的结构
-
坚固的模压橡胶外壳可以承受最恶劣的环境,并显著减少停机时间。
-
IP67浸入测试(P67/IEC529 - 防尘/防水滴,符合IEC529关于IP67分类的规定)
-
坠落测试(514.5 程序 II; 516.5 程序 IV)
-
振动测试(Mil-Std-810F; 514.5-5 程序 I, 附件 C)
人体工程学
DMS Go超声波测厚仪符合人体工程学设计,重量轻,体积小,易于在最苛刻的检测环境中使用。
-
用于难以进入地区时,可以最小化外壳尺寸
-
优化的显示尺寸,提高可读性和回波分离
-
安全的手动操作
-
重量轻(870克/1.9镑)
-
集成支架
-
可使用普通的摄像机和工业三脚架
-
主要的拇指控制:增益、自由定义键
-
“翻转”功能允许惯用左手和惯用右手的人都可以自如地使用仪器。
高性能厚度测量
-
凭借零交叉测量技术的高测量稳定性和可靠性。
-
自动增益控制,重复性好,可进行腐蚀监测
-
内置温度补偿算法,可准确测量的温度高达540°C(1000°F)。
-
,多种校准方式及归零设置保证测量数据的重复性,含:
-
2点校准。
-
1点校准,手动块上归零
-
1点校准,每次测量自动归零(耦合)
-
1点校准,在空中用户归零(非耦合)
-
各应用有多种测量模式,包括:
-
支持多种标准探头,支持几乎所有具备自定义探头设置功能的探头
-
能够在恶劣的环境中工作,密封性符合IP67
大容量数据记录器,可兼容强大的数据管理系统
DMS Go提供强大的数据记录和数据管理能力,以满足最急需的厚度测量和腐蚀检测要求。主要功能包括:
-
强大的板载数据记录器,可记录上千个读数,并允许存储A扫描、B扫描和MicroGRID附件的厚度读数。
-
可以使用预设置功能(线性、网格、锅炉),自定义功能(自定义的线性,自定义的网格)或先进的(UltraMATE的3D和4D)文件结构功能管理数据。
-
可以使用行业标准的可移动16GB SD卡传输数据。
-
配备USB端口,允许仪器与PC机连接,如果首选为无需驱动,则与所有Windows版本兼容。
-
可以导出为不同的文件格式(XLS、HTML、DAT、CSV、PDF…),易于集成用户数据管理软件和用户的质量控制系统。
-
与UltraMATE和UltraMATE lite数据管理程序兼容,便于数据的全面分析和存档。
-
使用由光盘提供的GEsoftware开发工具包,数据记录器文件可与其他第三方软件程序连接。
智能存储和管理
DMS 2板载数据记录器使所有选项为您提供最新的文档和现代数据管理:
-
内存容量为150,000个读数和1,100 A-或B-扫描(可扩展)
-
8个不同的文件结构的弹性测量任务安排 - 根据最经常遇到的测量点进行安排。
-
随后的文件中的读数插入/缺失
-
每个测量位置的其他信息存储:探头、材料的速度、日期、时间、校准等
-
随时可以访问64个字符的注释行。
-
微网格:在2×2到9×9网格,在使用该功能的测试过程中的每个测量点,随时最多可以插入81个读数。这样便可以分析关键测量点附近的读数。
连接性
标准的USB连接允许从探伤仪上下载数据,作进一步分析或存储。该仪器是标准2GB的SD记忆卡(最多可存储16GB)。
报告以JPEG或BMP格式生成,所以不需要专门的阅读软件。
简单的机载数据记录器收集和保存厚度测量数据。
可视化演示
|
|
应用:
DMS Go高端测厚仪适合于各种厚度测量应用,尤其是腐蚀测量/监测,即使在高温下和零件有涂层的情况下,检测结果依然十分可靠。
典型的检测
-
检测石油和天然气行业管材、压力容器和储存罐的腐蚀情况。
-
检测炼油厂和发电厂的复杂几何形状的管材。
-
奥氏体材料的厚度测量。
-
透过厚厚的油漆涂层测量剩余壁厚。
-
高衰减铸件检测
-
航空航天领域的维修检测
-
使用特殊探头OSS-10通过测量锅炉管和氧化物监测发电锅炉的效率。
-
可选的应用软件包括:
-
涂层及材料同时测量技术,可以测量涂层以及金属厚度。
-
Auto-V - 可以在声速未知的情况下,测量部件的厚度,无需参考块。
外部腐蚀的零件测量
DMS Go系列的各种厚度传感器,如可用于高温环境的传感器,可满足各种应用。
|
|
探头
探头
|
应用
|
零件编号
|
电缆
|
范围毫米(钢)
|
范围英寸(钢)
|
温度范围
|
频率
|
接触点直径
|
|
|
|
|
最小值
|
最大值
|
最小值
|
最大值
|
|
|
|
DA301
|
一般用途
|
151822
|
KBA533或DA231
|
1.25
|
200
|
0.05
|
8
|
-20 到 +60°C / 0 到 140°F
|
5兆赫
|
12.1毫米/0.475英寸
|
DA303
|
高穿透性
|
151823
|
KBA533或DA231
|
5
|
300
|
0.2
|
12
|
-20 到 +60°C / 0 到 140°F
|
2兆赫
|
16.1毫米/0.635英寸
|
DA312
|
较薄材料
|
151824
|
KBA533或DA231
|
0.6
|
50
|
0.025
|
2
|
-20 到 +60°C / 0 到 140°F
|
10兆赫
|
7.6毫米/0.3英寸
|
DA501
|
一般用于 - 高灵敏度
|
1258820
|
KBA533或DA231
|
1
|
200
|
0.04
|
8
|
-10 到 70°C / 14 到 71.11°C
|
5兆赫
|
12.1毫米/0.475英寸
|
DA503
|
高渗透率 - 高灵敏度
|
1258827
|
KBA533或DA231
|
5
|
300
|
0.2
|
12
|
-10 到 70°C / 14 到 71.11°C
|
2兆赫
|
16.1毫米/0.635英寸
|
DA507
|
一般用于 - 优化透过涂层测量
|
1347128
|
封装的
|
2.5
|
300
|
0.1
|
12
|
-20 到 +60°C / 0 到 140°F
|
5兆赫
|
18毫米/0.685英寸
|
DA512EN
|
较薄材料 - 高灵敏度难关- 指尖
|
1025336
|
封装的
|
0.8
|
60
|
0.03
|
2.5
|
-10 到 70°C / 14 到 71.11°C
|
7.5兆赫
|
7.5毫米/0.296英寸
|
DA590EN
|
高温 - 连续测量
|
162536
|
C120 或 C123
|
2.5
|
125
|
0.1
|
12
|
0 到 +200°C / 32 到 400°F
|
5兆赫
|
12.1毫米/0.475英寸
|
DA590EN
|
高温 - 间断测量
|
162536
|
C120 或 C123
|
2.5
|
125
|
0.1
|
12
|
+200 到 +540°C / 400 到 537.78°C
|
5兆赫
|
12.1毫米/0.475英寸
|
FH2E
|
高灵敏度 - 指尖
|
162571
|
封装的
|
0.75
|
50
|
0.03
|
2
|
-20 到 +60°C / 0 到 140°F
|
7.55兆赫
|
9.6毫米/0.38英寸
|
FH2E-D
|
高灵敏度指尖 - 对话
|
162573
|
封装的
|
0.75
|
50
|
0.03
|
2
|
-20 到 +60°C / 0 到 140°F
|
7.55兆赫
|
9.6毫米/0.38英寸
|
TC560
|
TopCOAT / Auto-V - 涂层范围
|
162550
|
KBA532 或 KBA531TC
|
0
|
2
|
0
|
0.08
|
-20 到 +60°C / 0 到 140°F
|
5兆赫
|
15.9毫米/.675英寸
|
TC560
|
TopCOAT / Auto-V - 材料范围
|
162550
|
KBA532 或 KBA531TC
|
1.5
|
200
|
0.06
|
8
|
-20 到 +60°C / 0 到 140°F
|
5兆赫
|
15.9毫米/0.675英寸
|
A2DFR
|
高分辨率延迟线
|
162530
|
C-022 或 CL331
|
0.25
|
10
|
0.01
|
0.4
|
-10 到 +50°C / 14 到 48.89°C
|
15兆赫
|
7.6毫米/0.3英寸
|
CA211A
|
标准接触
|
162541
|
C-022 或 CL331
|
2
|
400
|
0.08
|
16
|
-10 到 +50°C / 14 到 48.89°C
|
5兆赫
|
19.1毫米/0.75英寸
|
OSS-10
|
氧化铁皮 - 范围依据应用
|
169618
|
C-022 或 CL331
|
|
|
|
|
-10 到 +50°C / 14 到 48.89°C
|
10兆赫
|
7.6毫米/0.3英寸
|
注意:
-
DA590实际温度范围取决于表面状况和耦合剂。
-
依据GE说明卡,DA590温度循环要求表面温度高于200°C(400°F)。
-
支持大多数对话探头。有关应用规格,请参见探头文档。
-
探头规格如有更改,恕不提前通知。
电缆
名称
|
说明
|
零件编号
|
DA301
|
探头电缆,双-Lemo00到双-Lemo00, 1.2米(4英尺)
|
163587
|
DA231
|
探头电缆,双-Lemo00到双-Lemo00, 1.5米(5英尺)
|
151693
|
KBA531TC
|
探头电缆,双Lemo00到Microdot 10/32和12/32,超声波测厚仪操作规程,1.2米(4英尺),带启动
|
163618
|
KBA532
|
探头电缆,双Lemo00到Microdot 10/32和12/32,1.8米(6英尺),不带启动
|
163620
|
C-120
|
DA590探头电缆,无铠装外壳,1.2米(4英尺)
|
1260306
|
C-123
|
DA590探头电缆,带铠装外壳,1.2米(4英尺)
|
163647
|
C-022
|
探头电缆,直型Lemo00到Microdot,1.8米(6英尺)
|
136374
|
CL331
|
探头电缆,直型Lemo00到Microdot
|
311786
|
附件
说明
|
零件编号
|
符合人体工程学的套件(胸式安全带、腕带、皮带夹)
|
1312444
|
胸式安全带
|
1254633
|
带件
|
1254634
|
腕带
|
1312406
|
锂离子电池
|
1255323
|
锂离子电池充电器/交流电源供应器
|
1255477
|
锂离子电池的外接电池充电器适配器
|
1255324
|
USB 线
|
1260193
|
SD记忆卡(2GB)
|
1255478
|
SD卡到UBS的读卡器
|
1002866
|
运输箱
|
1256799
|
重型、带锁的、运输便携箱
|
115737
|
清晰,生动的保护屏图片标注
|
1305847
|
|
