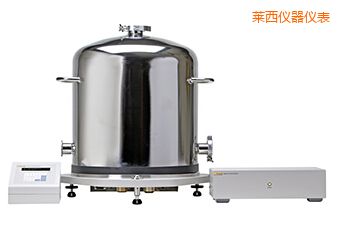

莱西活塞式压力计-PG9602-美国福禄克FLUKE
全自动基准级活塞式压力计，支持表压、绝压，最高至10MPa
PG9602可选多个不同量程的活塞模块，实现表压12kPa到10MPa。使用福禄克公司独特的活塞模块，覆盖高达10MPa的压力范围。其使用的活塞模块已经在PG7000系列上使用了多年，非常成熟稳定。如今更是经过更加严格的挑选和测试，配合100kg砝码组完美工作。 PG9000活塞压力计基于的先进活塞底座设计和更高质量的砝码组，产生范围更宽，性能更高的压力，以最低的不确定度将PG9607的基准量值传递到更高的压力范围。
·
创新技术的气体压力工作基准
·
专为高端计量研究设计
·
两种型号可选
·
全自动化压力校准
· 创新技术的气体压力工作基准
二十多年前，消火栓压力计算，福禄克的PG7000系列活塞压力计向世人展示了集成传感和测量技术、卓越的性能和基于人体工程学的先进设计，体现出巨大优势。如今，PG9000系列活塞压力计在此基础上增加了更多创新，进口电子压力计，进一步提高压力测量水平。
·
PG9000系列活塞压力计可自动实现活塞旋转和砝码加载。全部的传感器和旋转控制的电子器件都位于外部模块中。由于任何影响压力测量的因素都位于活塞底座外部，即使长时间使用真空泵操作，这种结构的底座也可以实现最大的温度稳定性。
·
PG9000系列活塞压力计的安装底座中集成了两个高精度铂电阻温度计来测量活塞温度，以减小活塞模块的温度不确定度影响。这两个传感器可以方便地拆下来进行校准。可选的真空参考组件中还包含高精度的真空计，可以在绝压模式下更加准确的测量残余压力。PG9000还可以使用外部的真空传感器，满足各种应用需求。
· 专为基础计量研究设计
PG9000系列活塞压力计是福禄克公司的最新一代气压（绝压/表压）活塞压力基准。该系列产品专门设计用于计量和研究机构实现最高水平的压力量值复现和传递。PG9000活塞压力计使用100kg砝码组，使得每个活塞模块都可实现更宽的压力量程，不同活塞模块的量程之间有更大的压力重叠，压力计的型号，以便实现相互比较。
|
全自动化压力校准
PG9000系列活塞压力计使用AMH全自动砝码加载技术，支持100kg自动加码砝码组，在表压和绝压下均可实现全自动测试。自动加码大大消除了由人工加载可能造成的磨损，提高砝码组稳定性。绝压模式时自动加码机构在钟罩内工作，无需破坏真空即可完成不同压力点的砝码加载工作，节省了手工更换砝码时将真空释放掉再重新建立真空而耗费的大量时间。持续不断的真空可以实现更低的真空度和更稳定的残留真空值。
自动加码使得测试时间大大缩短，沸点压力计算工具，工作效率大大提高，尤其是在进行绝压测试时更为显著。更重要的是，自动化的操作更加有利于提高测量的复现性，更加适合进行大量压力点的测试，这些工作在手动操作时都非常困难。当配合使用COMPASS®压力校准管理软件时，测试可以实现完全无人值守的全自动化运行。
长期以来，福禄克公司与世界各国的国家计量院开展广泛合作，致力于获得最小的压力测量不确定度，并向各国家计量院和高端压力计量实验室供应了大量的活塞压力计产品。PG9000系列活塞压力基准正是这些高水平工作的结晶。
|
|
通用技术指标
|
|
最大压力量程
|
表压：13kPa～10MPa
|
|
工作介质
|
气压：空气，氦气，氮气
|
|
最大砝码质量
|
100kg
|
|
压力连接件
|
DH200为密封和轭圈型接头，适用于1/4 in (6 mm)圆锥形左旋螺杆，地震动土压力计算，与AE SF250C HIP LF4相当。
|
|
通讯接口
|
RS-232 COM1：连接主计算机；COM2：外部气压计
COM3：自动压力控制器
|
|
重量
|
34kg (不含砝码)
|
|
尺寸
|
34.1 cm x 54.3 cm x 52.3 cm
|
|
工作温度范围
|
15～35oC
|
|
电源
|
85～264VAC,22VA
|
|
压力测量指标
|
|
活塞模块型号
|
PC-9602-10
|
PC-9602-20
|
PC-9602-50
|
PC-9602-100
|
|
平台
|
PG9602
|
PG9602
|
PG9602
|
PG9602
|
|
灵敏度
|
0.02 Pa + 0.5 ppm
|
0.04 Pa + 0.5 ppm
|
0.1 Pa + 0.5 ppm
|
0.2 Pa + 0.5 ppm
|
|
复现性
|
±2ppm
|
±2ppm
|
±2ppm
|
±3ppm
|
|
典型下降速率
|
0.3 mm/min
|
0.3 mm/min
|
0.5 mm/min
|
0.7 mm/min
|
|
型号
|
描述
|
|
PG9602
|
气体活塞式压力计平台，电机驱动旋转
|
|
PG9600-VAC-REF可选的真空参考硬件
|
进行绝压测量所需要的硬件。
包含：
· 不锈钢真空室（钟型玻璃罩）型件包含排气阀及配件。
· 带CDG的真空测量套件，手动阀和互联，接口和配件。
交付时采用可重复使用的运输箱，并附带校准证书。。真空泵以及与钟型玻璃罩型件的互联分别单独供应。
|
|
PC-9602-10
|
砝码产生压力：10
kPa/kg
最小压力：13
kPa
最大压力：1000
kPa
由于活塞特性的原因，最大压力并非由100kg砝码产生
|
|
PC-9602-20
|
砝码产生压力：20
kPa/kg
最小压力：20
kPa
最大压力：1100
kPa
由于活塞特性的原因，液柱压力计，最大压力并非由100kg砝码产生
|
|
PC-9602-50
|
砝码产生压力：50
kPa/kg
最小压力：50
kPa
最大压力：2750
kPa
由于活塞特性的原因，最大压力并非由100kg砝码产生
|
|
PC-9602-100
|
砝码产生压力：100
kPa/kg
最小压力：100
kPa
最大压力：10000
kPa
由于活塞特性的原因，最大压力并非由100kg砝码产生
|
|
MS-7001-35
|
砝码套件（在没有AMH的情况下用于手动操作）
额定总质量：35 kg
|
|
MS-7002-35
|
35kg砝码组
|
|
MS-7002-40
|
40kg砝码组
|
|
MS-7002-45
|
45kg砝码组
|
|
MS-7002-55
|
55kg砝码组
|
|
MS-7002-80
|
80kg砝码组
|
|
MS-7002-100
|
100kg砝码组
|
|
AMH-100-VAC
|
自动砝码加载装置，轴承压力计算，最高100kg
|
|
MS-AMH-100
|
100kg自动加码砝码组
|
|
MS-AMH-60
|
60kg自动加码砝码组
|
|
MS-AMH-90
|
砝码套件（在有AMH情况下用于自动操作）
额定总质量：90 kg
质量组包含AMH质量携带钟交付时采用可重复使用的外包装和存储运输箱，并附带校准证书。
如果不需要最大的压力量程，相对压力计算，可以使用小于100 kg的质量组。
|
|
MB-7002-0.8
|
质量钟
要将手动质量组与PG9607结合使用，必须购买质量钟。质量钟不包含在PG9607平台或手动质量组中。
|
通用配件:
|
配件
|
描述
|
|
AMH-100
|
自动加码器
|
|
3990-801
|
手动压力调节装置，最高至7MPa
|
|
3990-803
|
手动气压控制器，压力最高至20 MPa (3,000 psi)
|
|
COMPASS
|
校准软件
|
|
PPC4
A700Ku
|
自动压力控制器/校准器
利用PPC4，麦克利德压力计，可以进行自动压力控制和活塞式浮动
|
|
PPC4
A2Mu
|
自动压力控制器，流体压力计算，最高至2MPa
|
|
PPC4
A14Mu
|
自动压力控制器，最高至14MPa
|
