设备概述：

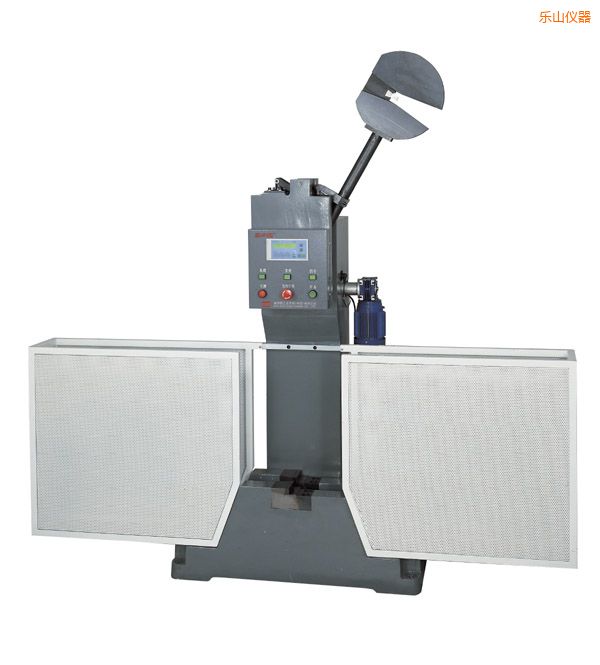

ZBC3000系列金属摆锤冲击试验机是旧式金属大摆锤的改进机型，本机一改传统机型的一些固有缺陷，枕头冲击强度试验机，同时吸收传统机型以及ZBC2000系列的一些精华，进一步提高了设备的可靠性与稳定性。该系列也是对金属材料在动负荷下抵抗冲击性能进行检测的仪器，能连续和大量地做金属冲击试验，并显示冲击吸收功、冲击韧性、摆锤的旋转角度及打印试验报告（指针式不具备这几个功能）等。是金属材料生产厂家、质检部门必备的检测仪器，塑胶冲击试验机，也是科研单位进行新材料研究不可缺少的测试仪器。该机型不能配备自动送样装置，摆hy锤冲击试验机，且不具备试样回收功能。

主要功能：

用于进行金属夏比冲击试验，得出金属试样的冲击吸收功。

主要特点：

1:采用高精度轴承，轴承摩擦力小，微机半自动冲击试验机，空摆冲击吸收功小于0.3%。

2:采用标准双级减速机替代老式摆锤复杂的传动系统，效率高，彻底避免传动故障。

3:挂摆装置采用缓冲设计，避免了挂摆时的冲击及对它可能造成的损伤，摆锤落角恒久不变。

4:摆轴采用简支梁方式支承，结构简单，加工精度高。

5:圆形摆体设计，有效降低了风阻。冲击刀采用螺钉紧固楔形压块安装，冲击试验机 文章，更换简单方便。高刚性插头及摆杆，微机控制摆锤冲击试验机，防止摆锤在冲击完试样后在轴向和径向上的抖动。

6:采用工业用PLC控制系统控制摆锤动作，高精度的旋转编码器来获取摆锤的实时位置，气体式冷热冲击试验机，系统稳定、可靠，数据准确。（指针式除外）

7:中文文本显示器可实时显示摆锤角度和试验结果，方便的输入各种参数，摆锤冲击试验机，操作简单。（指针式除外）

满足标准：

1.          GB/T 3808-2002 《摆锤式冲击试验机的检验》

2.          GB/T 229-2007 《金属夏比缺口冲击试验方法》

3.          JJG 145-2007 《摆锤式冲击试验机》

4.          ASTM E23-02a《金属材料缺口试样标准冲击试验方法》（配美标摆时才满足）

5.          ISO148-1998《Metallic materials – Charpy pendulum impact test》

应用行业：

计量质检；冶金钢铁；机械制造；高等院校；科研实验所；商检仲裁、技术监督部门；其它行业。

原装配置：

主机1台、防护罩一套

可拓展配置：

150J摆锤、300J摆锤、450J摆锤、低温装置

技术参数：

1.          最大冲击能量：150J、300J、450J

2.          摆锤力矩(冲击常数)：80.3848 N·m、160.7695 N·m、241.1543 N·m

3.          角度最小分辨力：0.1°

4.          摆锤预扬角：150°

5.          摆锤中心至冲击点(试样中心)距离：750mm

6.          冲击速度：5.2m/s

7.          试样支座跨距：40mm

8.          试样支座端部圆弧半径：2.5mm

9.          试样支座支承面前倾角：0°

10.       试样支座支承面后倾角：11°±1°

11.       冲击刀圆弧半径：2-2.5mm

12.       冲击刀夹角：30°

13.       冲击刀厚度：16 mm

14.       试样规格(长×宽×高)：  55×10×10mm

            55×10×7.5mm

             55×10×5mm

15.       试验机外形尺寸(长×宽×高)：1950×575×1460mm

16.       试验机净重：600 kg

17.       功率：800W

18.       电源：交流三相五线380V±10%  50Hz

19.       环境条件：周围环境无腐蚀介质，材料冲击试验机，无震动，摆式冲击试验机，无强电磁场干扰．

注：该机地基施工由用户负责。
