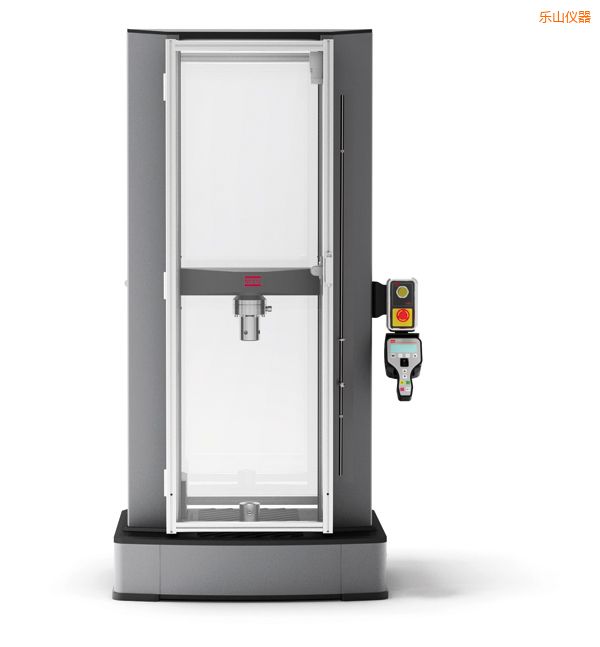

乐山Criterion信标 万能试验机（100N—50kN）-C43-美国美特斯MTS
负荷框架配置：双柱、台式、电子机械式
额定负荷：100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN、50kN
试验空间：单空间
典型试样：小部件、增强塑料、金属、金属丝、复合材料、弹性体、木制品、纺织品、生物材料、纸产品、粘合剂、泡沫材料
MTS Criterion40系列电子万能测试系统结构紧凑, 可靠性高的电子万能综合系列产品满足各种中小力值的试验要求
MTS Criterion40系列系统配备了整套万能试验系统用以满足各种生产试验要求。可靠性高并容易操作，电子万能试验机标准，这些测试系统采用高速率、低振动电机驱动装置和集成、数字闭环控制装置，电子万能拉力试验机价格，在1N到100kN范围内实现力控、位移控或应变控的试验。40系列系统现有各种结构紧凑、高刚度的单柱和双柱台式型配置, 适用于中低力值的试验, 还有高强度的双柱落地式配置，适用于中高力值的试验。简单易用的TestWork软件、丰富且不断增加的试验方法标准库以及各种各样的附件使得本系统在非常广泛的材料领域范围内得以应用，包括：
》塑料
》薄膜
》纤维和细线
》粘合剂
》泡沫材料
》弹性体
》生物材料
》木制品和纸产品
》薄金属
》金属丝
》高强度金属
》部件
》紧固件
》复合材料
40系列系统主要特征
1：全套结构紧凑、高刚性的单柱和双柱负荷框架配置；
2：高速率、低振动MTS电机驱动装置；
3：免维护的世界一流交流伺服电机和伺服器；
4：精密预载荷滚珠丝杠；
5：非离合器式驱动装置，能够在最大力下全速运转；
6：高分辨率、数字闭环控制器（集成在负荷框架中）；
7：方便的试验设置和手持器；
8：多功能、易操作的TestWork软件，10kn电子万能试验机，配备丰富且不断增加的试验方法标准库（ASTM、ISO、DIN、EN、BS等）；
9：TEDS自动识别工能的MTS负荷传感器；
10：全套可选夹具、附件、环境系统和引伸计；
11：可选双空间（型号44和45），电子万能试验机系列，以减少设置时间；
12：防旋转夹具/附件装置；
13：可选T型工作台；
14：线性导向装置确保运动高线性；
15：横梁位移限位保护、力过载保护、过热保护、电压过载保护等；
16：可选符合EU标准的集成安全保护罩；
17：完全符合“机械设备2006/42/EC”、“低电压2006/95/EC”、“EMC指令20044/108/EC”和GOST-R；
18：持久耐用的试验空间保护；
|
规格型号
|
C43
|
|
最大额定负荷
|
kN
lbf
|
10
2200
|
30
6600
|
50
1100
|
|
负荷选项
|
N、kN
|
100N、250N、500N、1kN、2.5kN、5kN、
10kN
|
100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN
|
100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN、50kN
|
|
|
lbf
|
20、50、110、220、500、1100、2200
|
20、50、110、220、500、1100、2200、4400、6600
|
20、50、110、220、500、1100、2200、4400、6600、11000
|
|
框架类型
|
导向柱
落地式/台式
|
2
台式
|
2
台式
|
2
台式
|
|
试验空间
|
单/双
|
单
|
单
|
单
|
|
最大试验速度
|
mm/min
In/min
|
2000
78.7
|
1020
40.16
|
750
29.5
|
|
最低试验速度
|
mm/min
In/min
|
0.005
0.0002
|
0.005
0.0002
|
0.005
0.0002
|
|
位移分辨率
|
mm
in
|
0.00005
0.000002
|
0.00006
0.0000024
|
0.00006
0.0000024
|
|
最大位移分辨率时的最大长度
|
mm
in
|
1000
39.37
|
1000
39.37
|
1000
39.37
|
|
电源
|
V AC
|
200-230V AC，电子万能试验机招标，
10Amps，电子万能试验机生产，
50/60Hz，供应电子万能试验机，
2000W
|
200-230V AC，
12Amps，
50/60Hz，电子万能试验机升级，
2400W
|
200-230V AC，30吨电子万能试验机，
12Amps，
50/60Hz，
2400W
|
|
|
相位数
|
1
|
1
|
1
|
|
立柱间距离
|
mm
in
|
425
16.73
|
420
16.54
|
420
16.54
|
|
垂直试验空间横梁行程
|
|
|
|
|
|
标准长度
|
mm
in
|
1000
39.4
|
1000
39.37
|
1000
39.37
|
|
扩展长度
|
mm
in
|
1300
51.2
|
1300
51.2
|
1300
51.2
|
|
框架高度
|
|
|
|
|
|
标准长度
|
mm
in
|
1591
62.6
|
1739
68.5
|
1739
68.5
|
|
伸展长度
|
mm
in
|
1891
74.5
|
2039
80.3
|
2039
80.3
|
|
框架宽度
|
mm
in
|
794
31.3
|
826
32.5
|
826
32.5
|
|
框架深度
|
mm
in
|
757
29.8
|
768
30.2
|
768
30.2
|
|
框架重量
|
|
|
|
|
|
标准长度
|
kg
Lb
|
184
404.8
|
328
721.6
|
328
721.6
|
|
伸展长度
|
kg
Lb
|
196
431.2
|
345
759
|
345
759
|
*对于单柱负荷框架，5kn电子万能试验机，此测量结果表示夹具中心和立柱保护罩之间的距离
|
校准标准
|
ISO 7500 0.5级或ASTM E4
|
ISO 7500 1级
|
|
测力范围*
|
1-100%的额定载荷
|
0.5%至1%的额定载荷
|
|
最大试验速度下的额定载荷
|
100%
|
|
额定载荷下的最大试验速度
|
100%
|
|
速度准确度
|
设定速度＜0.01mm/min：
速度准确度在设定速度的±1.0%范围内
设定速度≥0.01mm/min：
速度准确度在设定速度的±0.2%范围内
|
|
位移准确度
|
在±0.5%范围内
|
|
应变准确度
|
ASTM E83或ISO 8513
|
|
安全保护
|
力过载保护、位移限位、电压过载保护和其它
|
|
力过载保护
|
10%
|
|
数据采集频率
|
1000Hz
|
|
控制环频率
|
1000Hz
|
|
环境要求
|
|
|
电机和驱动系统
|
交流伺服电机
|
|
滚珠丝杠
|
预负荷
|
|
位移测量系统
|
光电编码器
|
|
附加直流调节通道
|
2个通道（示例：电阻引伸计和测力传感器）
|
|
附加数字调节通道
|
1个通道（示例：大变形和正交编码器）
|
