    当前位置:首页 > 连云港仪器仪表 > 连云港无损检测仪器 > 连云港超声波探伤仪

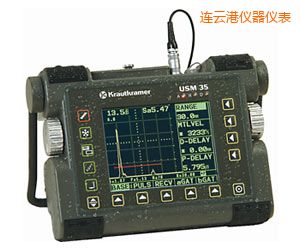

    便携式超声波探伤仪
    型 号:USM 35X
    品 牌:美国GE
    技术指标:最小值:0到0.5毫米+10%(钢),0到0.02英寸+10%(钢)
    连云港便携式超声波探伤仪-USM 35X-美国GE

    从GE检测技术公司的最新版USM 35便携式超声波探伤仪的最新版本完全防尘和防高压水喷射,符合IP66要求,还集成了新的软件。该软件允许其依据日本焊接检测 标准进行操作。


    规格:

    校准范围

    最小值 0到0.5毫米+10%(钢),0到0.02英寸+10%(钢)
    最大值 在0.2到1兆赫/0.5到4兆赫的频率范围内,0到9,999毫米+10%(钢),0到390英寸+10%(钢);在0.8到8兆赫/2到20兆赫的频率范围内,0到1,420毫米+10%(钢),0到56英寸+10%(钢)
    声速 1000到15000米/秒,40到600英寸/毫秒,自动超声波探伤仪,1米/秒的间隔可变,0.1英寸/毫秒和固定编程值
    显示延迟 从-10到1,000毫米,0.3到40英寸(340?秒)
    探测延迟 0到200 秒
    自动校准 使用2个已知校准回波(2点校准)测量和设置声速和探头延迟
    脉冲强度 220 pF, 1 nF
    阻尼 50欧姆,500欧姆(在TR模式下 1000欧姆)
    脉冲重复频率 4到1000赫兹,有10个间隔变量
    频率范围(-3 dB) 0.2到1兆赫的/0.5到4兆赫/0.8到8兆赫/2到20兆赫
    增益 0到110dB,间隔可变
    增益间隔 0.5 / 1 / 2 / 6 / 12 dB(或用户可调),间隔0被锁定
    细微增益 4dB,连续40个间隔变量
    检波 全波,负和正半波,射频模式
    滤除阀值 线性,0到80%屏幕高度,1%间隔变量
    监测门电路 在彩条模式下的2个独立的门电路,开始和宽度在整个校准范围内可变,10%到90%的1%屏幕高度变量的响应阈值(巧合和反巧合),通过LED和连接内部的电极臂发送报警信号,门电路A可作切换为门电路B的接口,门电路放大器(整个显示范围的门电路缩放)
    声音路径测量 在初始脉冲和门电路的首次回波之间,温州超声波探伤仪,或在2个门电路回声之间的的声音路径的数字显示(投影距离,深度),且总在回波波侧或回波波峰的交汇点测量
    测量分辨率 在99.99毫米/0.1毫米的范围内0.01毫米,在100到999.9毫米/1毫米超过1000毫米的范围内,在9.999英寸/0.01英寸10英寸以上的范围内0.001英寸,在冻结的A-扫描评介:校准范围设置的0.5%
    振幅显示 In %屏幕高度
    USM 35X DAC:在DAC或TCG以上另加in dB
    USM 35X S:在DGS曲线或ERS以上另加in dB
    显示的读数 声音路径、(减少的)投影距离、深度、每门幅度、用户配置的4个测量线位置、A-扫描缩放显示
    A-扫描功能 手动或自动A-扫描冻结,A-扫描比较,回波动态(包络),峰值回波存储
    彩色功能 获得专利的角度测试的背斜两翼彩色编码显示,背景彩色适应测试环境的光线条件,用于直接识别的监测器门电路和登记曲线(DAC、TCG、DGS) 的彩色显示,数字式超声波探伤仪厂家,红色字符的信息和警报
    DAC/TCG(选项) 仅USM 35X DAC和USM 35X S:距离-振幅曲线(DAC)或TCG行(TCG),带最多10个参考回波,其他4根曲线或线可以显示变量分贝间隔。可以选择JIS DAC,以便依据JIS Z3060-2002(日本的检测标准)进行检测。DAC录制期间的自动增益控制。
    DGS(选项) 仅USM 35X S:DGS曲线,超声波探伤仪使用说明书,用于单晶或双晶探头(B1S、B2S、B4S、MB2S、MB4S、MB5S、WB…-1, WB…-2, SWB…-2, SWB…-5, MWB…-2, MWB…-4, SEB和MSEB),汕超超声波探伤仪,以及用于所有材料、声音衰减和传输损失校正,其他4根曲线可以显示变量分贝间隔
    显示尺寸/屏分辨率 116毫米×87毫米,青岛数字式超声波探伤仪型号,4.6英寸×3.4英寸(宽x高)
    320×240像素
    A-扫描尺寸/屏分辨率 116毫米x80毫米,4.6英寸×3.2英寸
    320×220像素(缩放)
    计量单位 毫米和英寸
    数据存储器 800个仪器设置或报告,包括存储、调用、打印A-扫描或将其导出到计算机。
    直接存档 显示屏幕内容,报告包括A扫描、阅读、功能列表(参数转储)
    打印机驱动器 HP DeskJet、HP LaserJet、HP DJ 1200 (DeskJet)、HP LJ 1012 (LaserJet)、EPSON FX/LX、SEIKO DPU
    RS 232接口 9针DSUB,双向,300-57,600波特,1个USB适配器电缆,用于连接USM35X和没有RS-232端口的计算机
    输入/输出 8路的Lemo-1插座(触发器输出,门电路报警,测试数据发布)
    幅度或选定门电路的声音路径的附加模拟输出
    VGA 输出 用于连接外部显示屏或投影仪的10路Lemo-1插座
    探头接口 2 x Lemo 1 或 BNC
    对话语言 德语、英语、法语、意大利语、葡萄牙语、西班牙语、丹麦语、瑞典语、挪威语、芬兰语,捷克语、斯洛文尼亚语、罗马尼亚语、荷兰语、克罗地亚语、匈牙利语、俄罗斯语、波兰语、斯洛伐克语、日语
    电池工作 锂电池或6节C型电池(镍镉、镍氢电池或铝锰电池),工作时间:锂电池(6.6 Ah)为14小时, 镍氢电池(3 Ah)约为3小时,超声波探伤仪选择,电池充电根据测量线的图标检测
    电源组/电池充电器工作 通过外部电源(85到265伏交流);
    工作电压:6到12伏直流
    电流消耗:最大9瓦,依据设置
    重量 2.2千克,4.9磅,含电池
    大小 177毫米×255毫米×100毫米,7.0英寸×10英寸×3.9英寸(高x宽x深)
    环境 防护级别:IP 66防震acc.到DIN IEC 68:6毫秒,60克,超声波探伤仪培训视频,每个防振方向acc.3次冲击
    到DIN IEC 68:0-150赫兹,tofd超声波探伤仪,2克,超声波探伤仪用途,每个方向20圈
    工作温度:0°到60°C,32°到140°F(-10°C,14°F,应特殊要求)
    存储温度:-20°到60°C,4°到140°F

    数据记录器选项

    内存容量 5,000个读数,500个A-扫描读数,100个任务,每个任务10个注释
    可存储读数 声音路径和所有门电路的声音路径差异,振幅(%SH、dB到门槛、dB到曲线、%到曲线、ERS),所有门电路或公差监测器的报警
    行/列 行数:最大5000行(一列的线性文件),数值索引的列数:最大26,索引:A, …, Z
    公差监测器 监测器功能的验收水平之下和之上
    最小读数捕捉 连续扫描测量的最小值存储,探头解偶联之后3秒显示数值
    监测器门电路 彩条模式下的1个额外的独立门电路



    特色:

    • IP66防护级别
    • 可在恶劣环境和各工业环境下工作
    • 快速、明亮的彩色液晶显示屏
    • 充电电池可工作14小时
    • 最大允许的工作温度范围为0°C到50°C
    • 可选的DGS模块,用于单晶或双晶(T/R)探头。该模块包括一些预设的GE的单单晶或双晶探头。用户可以自定义其他探头。
    • trueDGS®斜射波束传感器,极大提高EN 583-2的定量能力。
