诊断技术参数

标准故障

不平衡、松动、不对中和轴承故障

振动诊断仪可以分析

电机、风机、鼓风机、皮带和链传动机构、变速箱、联轴器、离心泵、活塞泵、滑片泵、旋桨泵、螺杆泵、螺纹/齿轮/凸轮旋转泵、活塞式压缩机、离心式压缩机、螺旋式压缩机、直驱设备、主轴

振动诊断仪/振动分析仪转速范围

200 rpm to 12000 rpm

详细诊断内容

易懂的结论、故障严重性（轻微、中等、严重、极严重）、维修详情、特征谱峰、频谱

电气技术参数

量程变换

自动

A/D转换器

4通道，24位

可用带宽

2 Hz至20 kHz

抽样

51.2 Hz

数字信号处理功能

自动配置的抗混叠滤波器、高通滤波器、抽样、重叠、加窗、FFT和平均

振动诊断仪采样率

2.5 kHz至50 kHz

动态范围

128 dB

信噪比

100 dB

FFT分辨率

800线

频谱窗口

汉宁窗(Hanning)

频率单位

Hz, orders, cpm

幅值单位

in/s，mm/s，机械振动测量仪，VdB（美国），VdB*（欧洲）

非易失性存储器

SD微型存储卡，2 GB内存+用户扩展存储槽（用于附加存储）

一般技术参数

振动诊断仪尺寸（高x深x宽）

18.56 cm x 7.00 cm x 26.72 cm (7.30 in x 2.76 in x 10.52 in)

振动诊断仪重量（包括电池）

1.9 kg (4.2 lb)

显示屏

¼ VGA, 320 × 240 Color (5.7 inch diagonal) TFT LCD with LED backlight

输入/输出连接

三轴传感器连接: 4针M12连接器
单轴传感器连接: BNC连接器
转速计连接: 微型DIN 6针连接器
PC连接: 微型"B"USB (2.0)连接器

振动诊断仪电池

电池类型: 锂离子电池，14.8 V, 2.55 Ah
电池充电时间: 3小时
电池放电时间: 8小时（正常条件下）

交流适配器

输入电压: 100 Vac至240 Vac
输入频率: 50/60 Hz

操作系统

WinCE 6.0 Core

支持的语言

英语、法语、德语、意大利语、日语、葡萄牙语、简体中文、西班牙语

保修期

3年

环境参数

振动诊断仪工作温度

0 °C至50 °C (32 °F至122 °F)

储存温度

-20 °C至60 °C (-4 °F至140 °F)

振动诊断仪工作湿度

10 %至95 % RH（无冷凝）

机构认证

CHINA RoHS, CSA, CE, C TICK, WEEE

电磁兼容性

EN 61326-1:2006，EN 61010:1:2001第2版

传感器技术参数

传感器类型

加速度计

灵敏度

100 mV/g (± 5 %, 25 °C)

加速度范围

80 g峰值

幅度非线性度

1 %

频率响应

Z: 2 - 7,000 Hz ± 3dB
X, Y: 2 - 5,000 Hz ± 3dB

电源要求(IEPE)

18 V dc至30 V dc, 2 mA至10 mA

偏置输出电压

12 V dc

接地

外壳接地

传感元件设计

PZT陶瓷/剪切式

外壳材料

316L不锈钢

安装

10-32内六角头螺丝，振动位移测量仪，2极稀土磁体（48磅拉力）

输出连接器

4针，M122

匹配

M12 - F4D

非易失性存储器

TEDS 1451.4兼容

振动限值

500 g峰值k

冲击限值

5000 g峰值

电磁灵敏度，等效g

100μg/高斯

密封

气密密封

温度范围

-50 °C至120 °C (-58 °F至248 °F) ± 7 %

保修期

一年

转速计技术参数

尺寸（深x宽）

2.86 cm x 12.19 cm (1.125 in x 4.80 in)

重量

96 g (3.4 oz)，包括电缆

电源

由810振动诊断仪供电

检测

Class 2激光二极管

范围

6.0 to 99,999 rpm

准确度

6.0 to 5999.9 rpm: ± 0.01 %和± 1字
5999.9 to 99999 rpm: ± 0.05 %和± 1字

分辨率

0.1 rpm

有效范围

1 cm至100 cm (0.4 in至39.27 in)

响应时间

1 second (> 60 rpm)

控制

测量on/off透明按钮

接口

6针Mini DIN

电缆长度

50 cm (19.586 in)

保修期

一年

转速计附件

反光带: 1.5 cm x 52.5 cm (0.59 in × 20.67 in)

Viewer PC软件

最低硬件要求

1 GB RAM

操作系统要求

Windows XP, Vista

型号名称

描述

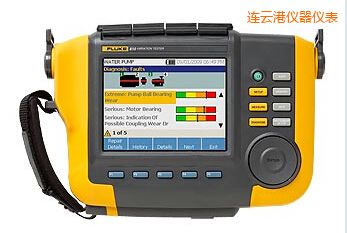

FLUKE-810

振动诊断仪

振动诊断仪包括:

• 带诊断功能的振动诊断仪
• 三轴加速度计、磁铁安装座、带胶粘剂的安装垫套件、加速度计快速断开电缆
• 激光转速计和储存兜
• 带电缆和适配器的智能型电池
• 背带和可调手带
• Viewer PC软件
• 微型USB至USB电缆
• 入门指南、带图示的快速参考指南、用户手册光盘
• 携带包

机套和挂件

C1600

带轮的万用表和附件仪器箱

电池，轴承振动测量仪，充电器和适配器

SBP810

智能型电池
