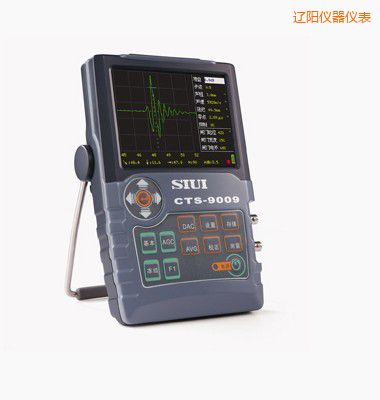

辽阳数字超声波探伤仪-CTS-9009-汕超SIUI
汕超超声检测仪CTS-9009数字超声探伤仪特点：
-
小巧轻便：整机（含电池）重量保持在1.15Kg，超声波探伤仪参数，高空、野外作业轻松自如
-
操作简易：按键少，定义明确，汕超探伤仪厂家，实现单手握持操作
-
防尘防水：按 IP65 防护标准设计，郑州超声波探伤仪，适应复杂的工业探伤环境
-
超低功耗：标配锂聚合物电池，超声波探伤仪的设计，连续工作时间长达7小时
-
性能强劲：分辨率高、穿透力强，满足从薄板到大铸件的精确探伤
-
功能齐全：以太网通信、动态回放、定时B型显示、探头频率测量、AWSD1.1/D1.5、API 5UE评价标准、RF(射频)显示、曲面修正、USB转存
-
汕超超声检测仪CTS-9009数字超声探伤仪顶级功能与性能
CTS-9009数字超声探伤仪的性能：
1. 最高采样速率240MHz，测量分辨率0.1mm
2. 以太网通信，汕超探伤仪，实现探伤仪与计算机的实时双向通信和远程控制
3. 简便实用的探头回波频率检测功能，快捷掌握探头的中心频率，令探伤评价更准确
4. 工作频率范围0.5～15MHz，灵敏度余量高达65dB，超声波探伤仪 原理，分别突显宽频带和高灵敏度的优点
5. 20～500Hz分10档可调的脉冲重复频率，避免探伤过程中出现混响信号
6. 端点反射法测量焊缝裂纹高度
7. 采用定时扫描方式形成B型图像
8. 内置AWS D1.1/D1.5、API 5UE评价标
9. 通过回波扩展功能可将闸门内回波区域放大到整个屏幕显示
10. RF（射频）回波功能，对于薄壁材料测量或学术研究和定性分析有很大帮助
11. 自动增益控制AGC，配合峰值回波、图像冻结功能，快速确定缺陷最高波，超声波探伤仪 北京，探伤更高效
12. AVG曲线，辽宁超声波探伤仪，使用已知平底孔或大平底回波，制作出3条不同当量的曲线
13. DAC曲线，超声波探伤仪分类，配合回波比较功能，使不同距离不同波幅的回波定量更简便
14. 宽视角、高亮度、高清晰度的5.7”进口彩色TFT显示屏，细节一览无遗
CTS-9009数字超声探伤仪的技术参数：
|
项 目
|
单 位
|
技 术 数 据
|
|
衰减器误差
|
dB
|
每12dB ±1dB
|
|
垂直线性误差
|
%
|
≤3
|
|
动态范围
|
dB
|
≥30
|
|
探伤灵敏度余量
|
dB
|
≥65（2.5Z20N探头）
|
|
远区分辨力
|
dB
|
≥26
|
|
水平线性误差
|
%
|
≤0.5
|
|
电噪声电平
|
%
|
≤10（1～4MHz）
|
|
工作频率范围
|
MHz
|
0.5 ~ 15，分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三档可选
|
|
脉冲重复频率
|
Hz
|
分10档可调（20 ～500Hz可调，声发射仪， 但受探测范围、材料声速、脉冲移位、探头零点等限制）
|
|
薄板分辨力
|
mm
|
≤3（5C10N 探头）
|
|
测量分辨力
|
mm
|
0.1
|
|
探测范围
|
mm
|
0 ～ 13000（钢纵波）
|
|
脉冲移位
|
mm
|
-10 ～1000（钢纵波）
|
|
探头零点
|
μs
|
0 ～ 200
|
|
材料声速
|
m/s
|
400 ~ 9999
|
|
阻尼
|
|
低 / 高
|
|
抑制
|
%
|
0 ～ 80
|
|
检波方式
|
|
负向检波 / 正向检波 / 双向检波 / 滤波 / RF
|
|
增益调节
|
dB
|
0 ~ 110；分0.5 / 2 / 6/ 12步进调节
|
|
以太网接口
|
|
实现与计算机（上位机）的实时通信和遥控
|
|
探头频率检测
|
|
采用FFT计算探头回波的频率
|
|
AWS D1.1/D1.5
|
|
根据美国焊接协会AWS的D1.1/D1.5计算钢结构和桥梁焊缝等级
|
|
API 5UE
|
|
根据美国石油协会API的推荐性实践RP 5UE计算缺陷深度的定量方法
|
|
曲面修正
|
|
修正斜探头圆管检测时的深度和水平距离
修正模式：内弧 / 外弧
|
|
裂纹测高功能
|
|
根据斜探头端点反射法计算焊缝裂纹高度
|
|
B型扫描
|
|
采用定时扫描方式形成B型图像
|
|
闸门扩展功能
|
|
将闸门内回波放大到整个回波区域
|
|
DAC功能
|
|
用于制作、设置和应用DAC曲线
|
|
AVG功能
|
|
用于制作、设置和应用AVG曲线
|
|
截图功能
|
|
将仪器屏幕存为图片并输出到U盘中
|
|
短片回放
|
|
约7分钟的回波记录功能
|
|
转存功能
|
|
通过USB接口把仪器内部数据集转存到U盘中
|
|
闸门
|
|
闸门方式：off / 进波 / 失波 / 进波+报警声 / 失波+报警声
|
|
存储
|
|
500组数据集，包括仪器设置、探伤状态和回波图形等
|
|
自动增益功能
|
|
使闸门内回波幅度自动调节到指定幅度
幅度设置：40% / 50% / 60% / 70% / 80% / 90% / 100%
|
|
峰值记忆功能
|
|
显示波形包络
|
|
峰值回波功能
|
|
记录包含最高回波的回波波形
|
|
冻结功能
|
|
冻结屏幕波形
|
|
自动校正功能
|
|
用于校正材料声速与探头零点
|
|
角度测量功能
|
|
用于测量探头角度
|
|
显示屏
|
|
高亮度5.7"彩色TFT液晶显示屏, 320×240像素
|
|
工作时间
|
h
|
≥7
|
|
工作电压
|
V
|
9～12 DC （外部电源）， 6.0~8.4（电池）
|
|
工作温度
|
℃
|
－10~40
|
|
重量
|
kg
|
约1.15（含电池）
|
|
尺寸
|
mm
|
152 × 240 × 52（宽×高×深）
|
