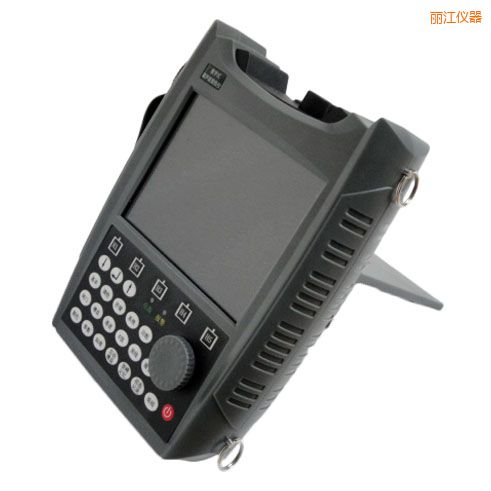

    超声波探伤仪
    型 号:UFD600
    品 牌:嘉仪仪器
    技术指标:检测范围:0~25000mm
    丽江超声波探伤仪-UFD600-嘉仪仪器


    性能特点:


    • 100个独立探伤通道,可自由设置和存储多种探伤工艺和标准
    • 方波脉冲幅值和脉宽可调,最大可达2000次/秒
    • 直探头、斜探头、双晶直探头等多种探伤工作方式
    • DAC(AVG)曲线适用于锻件等工件的探伤;
    • 可处理最大25米量程的回波信号
    • 检测过程实时动态录像并回放,录像时长累计最大160分钟
    • 5.7寸TFT彩屏显示,超声波探伤仪安全操作规程,用户可以按照环境自行设置屏幕颜色
    • 正半波、负半波、全波、射频共4种检波方式
    • 拥有直探头、斜探头自动校准功能,绝缘子超声波探伤仪,使用简单方便;
    • 具有双闸门捕捉波形功能,经超声波探伤仪,
    • 根据曲面的直径自动修正缺陷位置的检测结果
    • 自动测量、计算裂纹深度
    • 实时检索缺陷最高波,苏州数字式超声波探伤仪,记录缺陷最大值
    • 对缺陷回波进行波峰轨迹描绘、波峰记忆等功能,超声波探伤仪 翻译,辅助对缺陷定性判断
    • 焊缝图示、当量孔径计算等功能
    • 可设置闸门、曲线的进波、失波等多种条件的声光报警
    • 主菜单,探神超声波探伤仪,子菜单在同一窗口显示。一目了然,操作简单,超声波探伤仪检测,方便寻找
    • 主要功能均通过快捷键实现快速进入,汕头超声波探伤仪公司,飞梭旋轮方便快速调整设置
    • 多种行业报告可选
    • A扫描、B厚度扫描和颜色B扫描共3种扫描方式;
    • 数据可通过USB2.0接口导入计算机
    • 大容量锂电池可保证续航20个小时以上,可随时更换电池
    • 备用电池可单独充电,超声波探伤仪标准,主机工作时可给电池充电
    • 可用腕带单手持机操作,宁波探伤仪,也可通过背带挂在胸前操作
    • 防护等级IP53,可在滴水环境或小雨中使用




    技术参数:

    检测范围

    0~25000mm

    声速范围

    400 m/s~20000m/s

    增益范围

    0dB——110dB

    显示延迟

    -20μs——+3400μs

    探头零偏

    0μs——99.99μs

    工作频率

    0.2MHz——15 MHz

    电噪声水平

    ≤10%

    探头阻尼

    100Ω、150Ω、200Ω、500Ω共4档可调

    重复频率

    10~2000Hz

    灵敏度余量

    >62dB

    分辨力

    >40dB(5P14)

    线性抑制

    0~80%(数字抑制)

    垂直线性误差

    ≤3%

    水平线性误差

    ≤0.1%

    动态范围

    ≥32dB

    脉冲类型

    方波

    脉冲强度

    8档可调

    脉冲宽度

    自动匹配/ 50ns—1000ns

    电源

    12×3.7V(锂电池)

    环境温度

    -20℃——50℃

    环境湿度

    20%——90%RH


    显示屏

    TFT

    DAC曲线

    AVG曲线

    内置标准

    闸门报警

    曲线报警

    波形冻结

    通道

    100

    波形

    1000

    录像(分钟)

    60+5×20

    自动校准

    噪声抑制

    波峰记忆

    回波包络

    厚度B扫

    颜色B扫

    灰度B扫

    自动增益

    回波编码

    计算孔径

    焊缝图示

    裂纹测深

    曲面修正

    PC软件

    电池数量

    2



    标准配置:

    主机(带腕带)、锂电池、充电器、接头连接电缆、直探头、斜探头、耦合剂、皮套、仪器背带、仪器箱背带、合格证、操作手册、上位机软件光盘、MINI-USB数据线、装箱清单、保修卡、包装箱
