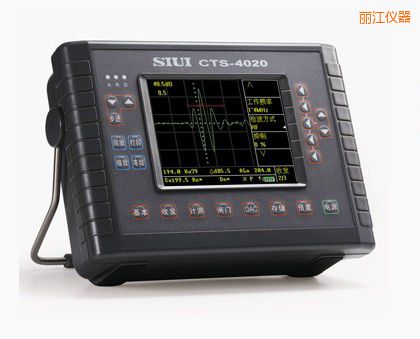

    数字超声探伤仪
    型 号:CTS-4020/CTS-4030
    品 牌:汕超SIUI
    技术指标:最高采样速率240MHz,测量分辨力0.1mm,最小显示范围5mm
    丽江数字超声探伤仪-CTS-4020/CTS-4030-汕超SIUI

    全新理念与传统技术的完美结合——满足你对完美无暇的追求

    技术创新

      不断创新,努力达至一流境界是我所的一贯宗旨。CTS-4020采用嵌入式计算机系统和超大规模现场可编程集成电路设计,把大型超声仪器所具备的优良性能压缩到极小的空间;高达65dB的探伤灵敏度余量满足大锻件和粗晶材料的探伤需求;LAN以太网接口可实现与计算机(上位机)的实时通讯、遥控;短片回放功能实现扫查动态过程记录;新型彩色TFT液晶显示屏带给你最佳的读测效果和视觉享受;简便的界面波跟踪功能适用于水浸法探伤;再配以DAC、RF射频回波显示、大容量存储器和USB接口等新技术、新功能,超声波探伤仪 厂家,使CTS-4020成为一台小巧轻便却性能卓越的超声探伤仪。此外,彩色TFT液晶屏快速的响应时间,超声波探伤仪有辐射吗,确保快速扫查回波也显示无遗;轻触式键盘性能可靠、手感舒适;突出的电磁兼容设计技术使仪器的现场抗干扰能力大大加强。

    简单实用方便

      小型轻便、美观实用、中英文菜单、操作简便、功能强大。这一切,体现我们一贯的设计理念:简单实用方便可靠,功能性能更上一层楼!



    CTS-4020探伤仪/CTS-4030数字超声探伤仪简介:

    CTS-4020数字超声探伤仪是SIUI新开发的高技术产品,它与CTS-3020、CTS-2020等多种数字超声探伤仪组成一个更新换代的产品系列,适合国内外不同用户对锻件、焊缝、零部件等探伤的各种需要,为新老朋友提供更为优质的设备和服务。
    CTS-4020的诞生,体现了SIUI一贯的优良传统:创新技术,先进工艺,体积小,重量轻,功能强大,操作简单断创新。



    功能:

    最高采样速率240MHz,测量分辨力0.1mm,最小显示范围5mm

    工作频率范围0.5~15MHz,灵敏度余量高达65dB,分别突显宽频带和高灵敏度的优点

    界面波跟踪功能,通过A、B闸门间的逻辑关系,超声波探伤仪论文,容易实现水浸法探伤或精确测厚

    峰值记忆与回波比较功能,有助于对工件进行快速扫查、测量和比较

    脉冲重复频率可调,避免在探伤过程中出现混响信号

    完善的DAC曲线功能,方便进行回波评价,更适合大锻件和粗晶材料等现场探伤

    RF射频回波显示对于薄壁材料测量或学术研究和定性分析将有很大的帮助

    具有测量探头角度(K值)和探头频率的功能

    斜射探伤时,二次反射波信号颜色区分显示功能

    大容量存储器可存储高达1000个数据集,超声波探伤设备,包括波形、曲线、参数、探伤报告等

    LAN以太网接口可实现与计算机(上位机)的实时通讯、遥控

    USB接口可实现仪器内部存储数据、数据波形向U盘的转存,打印探伤报告

    短片回放功能实现扫查动态过程记录

    菜单语言:中、英文二种。操作过程文字信息提示

    高亮度彩色TFT液晶显示屏带来最佳的读测效果

    10种波形颜色和字符颜色自由选择

    大容量锂电池组可连续工作6小时以上



    CTS-4030超声波探伤仪:

    CTS-4030配置场致发光(EL)显示屏,不支持屏幕颜色变化;工作温度为-20℃ ~ 40℃;其他性能参数及功能与CTS-4020相同。



    应用:
    例一:大锻件探伤
      最大探测范围达6000mm,再加上高灵敏度的远场探测能力,使得CTS-4020更适合大型锻件和粗晶材料的检测(来自500mmФ2平底孔的波形显示)



    例二:回波定性分析
      RF射频回波显示功能非常适用于需要对回波特性作进一步分析的场合。(来自一Ф2平底孔回波的RF射频波形显示)



    例三:薄板探测
      CTS-4020具有很好的近区分辨力,非常适合锻件近区缺陷的检测和压力容器、管道的壁厚测量。(1.2mm钢板的底面回波)



    例四:以太网通信
      CTS-4020具有网络通信功能,可通过100Mbps的以太网与计算机直接连接,汕超CTS数字超声波探伤仪,实现实时显示和遥控功能。(上位机界面图)。



    例五:焊缝检测
      CTS-4020完善的DAC曲线和波形比较功能令回波评价工作更轻松、更方便、更准确。(来自焊缝的缺陷回波与一组DAC曲线)。





    CTS-4020探伤仪/CTS-4030数字超声探伤仪主要技术指标

    项 目

    单 位

    技 术 数 据

    衰减器误差

    dB

    每12dB±1dB

    垂直线性误差

    %

    ≤3

    动态范围

    dB

    ≥30

    探伤灵敏度余量

    dB

    ≥63

    远区分辨力

    dB

    ≥26

    水平线性误差

    %

    ≤0.5

    电噪声电平

    %

    ≤20(1~4MHz)

    工作频率范围

    MHz

    0.5 ~ 15,分1 ~ 4 / 0.5 ~ 15两档可选

    脉冲重复频率

    分10档可调
    探测范围≤1500mm时,约20Hz ~ 500Hz
    探测范围>1500mm时,约20Hz ~ 200Hz

    薄板分辨力

    mm

    ≤3(5C10N 探头)

    测量分辨力

    mm

    0.1

    探测范围

    mm

    0 ~ 6000 (钢纵波),二手超声波探伤仪,连续可调,最小显示范围5 mm

    脉冲移位

    mm

    -10 ~ 1000 (钢纵波)

    探头零点

    μs

    0 ~ 199.9

    材料声速

    m/s

    1000 ~ 9999

    阻尼

    Ω

    30、60、150、500

    抑制

    %

    0 ~ 80

    检波方式

    正向、负向、双向、滤波、射频(RF)

    增益调节

    dB

    0 ~ 110,分 0.5 / 2 / 6 / 12步进调节

    以太网接口

    实现与计算机(上位机)的实时通讯和遥控

    探头频率检测

    可根据回波准确测出探头的实际中心频率

    波形比较

    可选择某一时刻的波形作基准波形,实时波形与基准波形同屏显示

    二次波颜色

    以不同颜色显示二次回波的波形

    短片回放

    回放长度30秒。可保存至U盘,实现了扫查动态过程记录

    USB接口

    2个USB接口,苏州超声波探伤仪,可实现仪器内部存储数据、数据波形向U盘的转存,大连超声波探伤仪,打印探伤报告

    打印机

    可配用HP-1020、HP-1120、Canon-S100SP打印机

    DAC曲线

    最多能记录10个回波参考点并逐段显示;可改变DAC 3线间dB距离;可以插入回波参考点或对选定的回波参考点进行修正

    TCG曲线

    由DAC曲线转换而来,超声波探伤仪怎么使用,并根据DAC曲线对回波幅度进行补偿,自动超声波探伤仪,使不同声程而大小相同的人工反射体的回波幅度一致

    数据存储器

    1000组数据集,包括探伤状态参量、回波图形、DAC 曲线和备注信息等

    **闸门

    2个独立的测量闸门,B闸门可设定为界面波跟踪闸门模式

    报警信号

    声光报警(内接蜂鸣器和面板LED发光二极管)

    测量点选择

    闸门内最高波的峰值或第1回波的前沿

    回波评价

    声程、水平距离、垂直距离、幅值、dB差值显示

    A型回波冻结

    冻结探伤画面

    缩放

    选择正常和放大两种显示模式

    峰值记忆

    可选择回波峰值记忆显示,背景峰值波形以不同颜色表示

    显示屏

    5.7"高亮度TFT液晶显示屏, 320×240象素

    电源

    交流电或电池

    电池类型

    锂电池组(7.4V 、7.2Ah)

    工作时间

    h

    ≥6 (与背景光亮度有关)

    工作电压

    V

    6~9 DC (外部电源);6.0~8.4 (电池)

    工作温度

    -10~40

    重量

    Kg

    约1.94(不含电池)

    尺寸

    mm

    260 ×95× 180 (长×宽×高)
