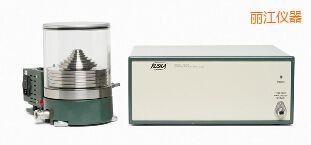

丽江气体活塞式压力计-2465A-美国福禄克FLUKE
2465 气体活塞式压力计在各个国家级标准实验室、政府计量机构、军工、工业等领域使用，，已有 40 多年的历史。
·
压力范围：表压 0-1000 psi，，绝压0.2-1000 psi
·
支持自动悬浮控制器选件
·
最大压力为 100 psi 时，准确度为读数的 0.0010% (10 ppm)
·
压力在100 psi 至 1000 psi之间时，，准确度为读数的 0.0027% (27 ppm)
·
精度优于 3 ppm
·
年稳定性优于 3 ppm
·
分辨率为 0.0001% (1 ppm) 或 1 mg
·
支持表压、绝压、真空和微表压模式
·
三个基本组成：主机、一个或多个活塞系统、活塞。自悬浮主机降低了操作员的工作负荷和对操作员的要求。
·
主机：所有电路部分都远离主机，从而避免热效应和磁场作用引起的误差。热绝缘电机连接到活塞系统—降低压力波动，提高工作效率。耐用的真空罩，用于绝压和真空模式操作。KF16使安装简单。
·
自动悬浮控制器（Autofloat Controller）：操作人员只需按照软件的指导加载砝码，然后选择菜单上的Autofloat
按钮。自动悬浮控制会将砝码托至准确位置从而产生所需压力。软件屏幕底部的三色状态柱会提示活塞达到使用条件。一旦压力稳定，，自动悬浮控制器会监测活塞旋转速度并根据需要驱动马达。
·
自动悬浮控制器同时监测活塞温度、悬浮位置、真空罩内真空参考、下沉速率、环境温度、环境湿度以及气体密度。数据被传送到软件进行实时环境误差修正。自动悬浮控制器同时根据需要启动真空泵。
· 操作模式：
·
•表压模式—压力由活塞上的砝码直接产生。
·
•绝压—将真空泵直接连接到参考压力接口，使用标准KF16真空安装。安上适当砝码，将真空罩安置在基座上。真空泵将真空罩内抽真空，残余气体压力由自动悬浮控制器、2456活塞监测器或标准真空计进行测量。
·
•真空模式—通过使用内部高精度大气压传感器，由2465和自动悬浮控制器产生一个低于大气压的压力。系统减去大气压参考传感器的测量值并显示。
·
•微表压模式—通过使用内部高精度大气压传感器，，由2465和自动悬浮控制器产生一个低至0kPa表压，，等于或大于大气压的绝压压力，，系统自动减去大气压。
|
常规信息
|
|
量程
|
表压: 1.4kPa~7MPa
绝压: 1.4kPa~7Mpa
真空: -100kPa~0kPa
微压: 0kPa~7kPa
|
|
压力介质
|
氮气或干燥洁净气体
|
|
精度
|
优于3ppmb (A级不确定度)
|
|
长期稳定性
|
优于1.5 ppm每两年
|
|
分辨率
|
1 ppm或1 mg
|
|
低压量程
|
面积: 3.4 cm2
量程: 1.4kPa到170kPa
自悬浮压力: 7kPa(最小)
精度(阈值7kPa): 0.001%RDG或0.00007kPa
热膨胀系数: 1.5E-05/℃
|
|
低中量程
|
面积: 0.84 cm2
量程: 11.7kPa到700kPa
自悬浮压力: 35kPa(最小)
精度(阈值27.5kPa): 0.001%RDG或0.0003kPa
热膨胀系数: 9.1E-06/℃
|
|
高中量程
|
面积: 0.168 cm2
量程: 14kPa到3.5MPa
自悬浮压力: 140kPa (最小)
精度(阈值240kPa): 0.0011%RDG或0.0027kPa
热膨胀系数: 9.1E-06/℃
|
|
高压量程
|
面积: 0.084 cm2
量程: 14kPa到7MPa
自悬浮压力: 240kPa(最小)
精度(阈值240kPa): 0.0011%
RDG或0.0027kPa
热膨胀系数: 9.1E-06/℃
|
|
自悬浮量程
|
低量程: 7kPa到170kPa
低中量程: 35kPa到700kPa
高中量程: 140kPa到3.5MPa
高量程: 240kPa到7MPa
|
|
自悬浮活塞
|
分辨率
|
0.001cm
|
|
感应传感器
|
下沉分辨率
|
0.001cm/分钟
|
|
活塞温度传感器
|
4线100 PRT
|
分辨率0.01℃
精度±0.1℃
|
|
气体密度
传感器类型
|
温度: RTD1000 ±2℃精度
湿度容性型: ±15%RH精度
气压压阻型S: ±6.6mbar精度
|
|
真空参考
|
热电堆传感器
|
精度10%读数或0.0013kPa；
分辨率0.0001kPa
|
|
大气压参考传感器
|
精度优于±14Pa每年
低表压精度±2.7Pa；分辨率1Pa
|
|
注意
|
所能产生真空压力与本地气压有关按95%置信度提供
|
|
型号
|
描述
|
|
2465A-754
|
气体活塞式压力计基座
|
|
2465-725
|
低量程活塞，0.2 ~25 psi (14
mbar ~1.7 bar)
|
|
2465-727
|
中量程活塞，1.7 ~100 psi (117
mbar ~ 7 bar)
|
|
2465-729
|
高量程活塞，，2 - 1000 psi (140
mbar - 70 bar)
|
|
2465-730
|
中高量程活塞，2 - 500 psi (140
mbar - 35 bar)
|
通用配件:
|
配件
|
描述
|
|
2456-LEM
|
实验室环境监测器(LEM)
|
|
2456-VAC
|
真空传感器模块
|
|
3990-801
|
手动气压控制器，压力最高至7 MPa (1,000 psi)
|
|
2465A-23
|
压力连接管和接头
|
|
99878-800
|
自动排气真空泵，，85升/分钟，，50/60 Hz
115/230 VAC可选
*请注意：Autofloat系统需要带自动排泄功能的真空泵。
*请注意：产生绝压模式压力需要2个真空泵
|
|
2456-800
|
活塞式压力计监测器（单通道）
|
|
2456-801
|
活塞式压力计监测器（双通道）
|
