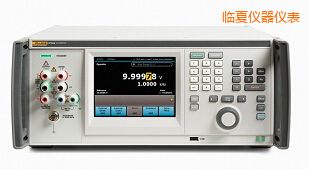

    高精度多功能校准器
    型 号:5730A
    品 牌:美国FLUKE
    技术指标:直流电压 量程:0 ~ ±1100V  1年, 95% 3.5 ppm + 2.5 μV
    临夏高精度多功能校准器-5730A-美国FLUKE

    电学新一代顶级校准器

     自1988年福禄克推出5700A系列多功能校准器以来,它一直是世界各国使用最广泛的高精度校准器。现在它的升级替代产品5730A隆重上市了。

    福禄克高精度校准器5730A是校准器家族的巅峰之作,它历经了数年的用户调查、缜密的工业设计及工程研发,在校准器行业中终于推出了这个被称为“黄金标准”的校准器。

    引领未来的高性能

    犹如它的前身一样,5730A校准器具有广泛的校准范围,例如可校准各种系列台式数字多用表,包括最新式的八位半数字多用表。加装宽带校准选件后还可校准射频毫伏表。在技术指标上,5730A比上一代产品有了进一步提高,帮助您提高测量不确定度比率(TUR),从而提高了校准的置信度水平。不仅如此,性能提高后,进一步降低了校准时的边界要求,从而给予技术人员更大的信心。

    ·         性能更优——交流电压交流电流和电阻指标进一步改善

    ·         操作更易——6.5吋中文彩色触摸屏

    ·         更加智能安全——可视接线端子提示VCM™

    ·         能力更强——52120A电流扩展至120A,5725A扩展增益带宽积

    ·         新版MET/CAL校准软件,支持上千种仪器的自动校准

    ·         使用10V、1Ω和10kΩ标准实现原器校准

    计量专家必备之校准器

     5730A提供了性能优异的直流/低频信号,专为校准专业人士所需。包括:国家级校准实验室,军队,国防,第三方校准实验室,企业内部校准实验室等等。

    5730A高精度校准器可溯源至国家最高标准,遵循ISO17025的认证要求。技术指标中分别给出了99%置信度及95%置信度水平的指标,能够满足各个国际质量管理标准的严格要求。仪器的总不确定度指标包含了其溯源时的校准不确定度,从而在使用时无需做进一步的分析综合。

    性能提高,内外兼修

    5730A使用了二十一世纪最新的技术和方法,使得其在技术指标上进一步得到了提升,并且提高了可靠性,易用性,超越了原5700A系列。 5730A沿用了5700A系列用户喜好的面板操作细节。在此基础上,增加了一个宽大的彩色触摸屏,使得在测量和校准工作中使用更方便,更高效。用户操作时沿用方便的计算器式的面板按键,新的宽大显示界面,使得读取信息更直接,菜单操作更方便,功能调用甚至可以一键完成。状态提示例如 “OPERATE”(输出)“STANDBY”(待机)“HAZARDOUS VOLTAGE”(危险电压)在屏幕了进一步提高,帮助您提高测量不确定度比率(TUR),从而提高了校准的置信度水平。不仅如此,性能提高后,进一步降低了校准时的边界要求,从而给予技术人员更大的信心。中分别给出了99%置信度及95%置信度水平的指标,能够满足各个国际质量管理标准的严格要求。仪器的总不确定度指标包含了其溯源时的校准不确定度,从而在使用时无需做进一步的分析综合。上高亮显示,易于识别,使用更安全。触摸屏显示支持英文、中文、法文等9种语言。

    重新设计的前面板有了许多创新,例如输出端子LED彩色连接提示,可提示您哪个功能端子正在使用,保证正确接线。把手和按键更时尚,使用更舒适。USB接口在前后面板均有安装。使用前面板USB接口可下载并存储内部校准常数;后面板通信接口可提供LAN,IEEE,USB及RS-232串口,方便与PC机通信,实现程控。

    置信度提高,节省了维护成本

    5730A 沿用原器校准技术。仅用三个人工标准——10V 直流电压标准,1Ω 和10kΩ 电阻标准,就可对5730A 的所有功能和量程进行全面校准。通过前面板操作界面,技术人员可以快速地进行测试连接和量值输入等。5730A 高精度校准器自动控制校准过程,无需太多外部干预,相比费时费力的传统校准方法,原器校准过程只需约一个小时。使用原器校准技术定期对5730A进行校准检查,可以延长5730A的溯源校准周期至2 年。另外,5730A 结构坚固,工作温度范围宽,从15℃至35℃均可,可在其工作的环境通过原器进行校准,不必再送至上一级标准实验室进行校准。

    原器校准 省时省力

    当原器校准技术第一次随5700A 推出时,许多用户关心地询问了很多关于溯源性的问题,用户特别惊讶地发现原来可以只用三个简单的外部标准对5700A的全部功能和量程进行校准。感谢三个欧洲的国家标准实验室持续的测试和评估,原器校准技术在国际计量界已被全面认可。今天,众多计量学家可以继续使用原器校准技术保证5730A 的90 天指标,延长周期性溯源检定至2 年时间。这样,周期性的校准的费用降低了。另外,也大大节约了校准时间,因为原器校准本身只有1 个小时,而且可在5730A 用户现场进行,不必千里迢迢送到标准实验室进行校准。

    校准检查功能,随时监测仪器性能

    为了获得更高的置信度,确保校准周期内的5730A 性能在规定的技术指标范围内,您可以使用仪器内部的校准检查功能,通过仪器内部的标准,可对5730A的每个功能和量程进行检查,监视其波动情况。校准检查的结果可以通过前面板的U 盘存储接口直接下载下来并存储到计算机上,从而可以方便地监视和评估仪器的长期性能。用户可能会惊讶地发现,原来5730A 使用的原器标准性能会如此之好,其内部标准相当于732B 直流电压标准和另外两个电阻原器标准。这三个原器标准在仪器内部完全和输出电路隔离,它们不用于日常的校准操作,只有在单独对校准器本身性能检测时才使用。

    进一步完善高精度数字多用表校准

    5730A 高精度校准器的性能也做了进一步提高,帮助计量校准专业人士的计量工作开展的更好,满足要求严格的校准工作。多年以来,8508A 和3458A 是比较有代表性的高精度数字多用表。由于这些八位半数字多用表的性能非常好,用5700A 系列校准器对它们进行校准时,有一些特殊测试点不得不使用校准边界保障(Guard-banding)技术。这项技术在保证校准结果满足99%或95% 的置信度的前提下,可以减小测量不确定度的要求,仍然满足这些特殊测量点的要求。由于5730A 的优良性能,能够帮助用户更好地解决这些“特殊点”的要求。

    校准边界保障技术:让您高枕无忧

    前面提到,随着测量技术的发展和仪器仪表的日新月异,要在校准工作中保证测量不确定度比率始终达到或高于4:1,这个要求是越来越难实现了。为了尽可能降低超出指标允许范围的可能性,需要引进校准边界保障技术。所有的测量都可能会有测量误差,大多数测量误差的分布一般认为服从正态分布。当TUR 小于4,而测量值又处于边界条件时,校准器就很难确定测量结果是否在允许误差范围内。

    为了保证测量结果的可信度,可以人为调整被测仪器指标限值,使之靠近标称值,从而降低测量结果超出指标范围的可能性。这就是校准边界保障技术。采用校准边界保障技术后,测量值必须落在距标称值更小范围内才算合格。校准边界保障技术就是通过调整校准上下限来保证测试结果的可靠性。新的5730A 高精度校准器是目前世界上性能最优异的直流/低频校准器,但是任何仪器都不是完美的,有时仍需借助校准边界保障带技术满足个别高精度仪器仪表的特殊校准要求。

    大电流输出扩展至120A

    5730A 可以和52120A 跨导放大器实现闭环控制,从而将5730A 的电流输出扩展至120A 交流并在5730A 显示屏上直接显示。通过闭环控制操作模式,5730A的电流输出获得最优异的性能,可覆盖广泛的电流测量对象。另外,延续5700A 系列,5730A 也可以和5725A 实现闭环控制,提高输出大电压带宽和电流范围。

    技术指标

    直流电压

    量程:0 ~ ±1100V

    1年, 95% 3.5 ppm + 2.5 μV

    交流电压

    量程:0 ~ ±1100V

    1年, 95% 42 ppm + 8 μV

    电阻

    量程:0 ~ 100M, 18个, x1或者x1.9

    1年, 95% 6.5 ppm

    直流电流

    量程:0 ~ ±2.2A (0 ~ ±11A/5725A;
    0 ~ ±100A/52120A)

    1年, 95% 35 ppm + 7 nA

    交流电流

    量程:9 μA ~ ±2.2A, 10Hz ~ 10kHz
    (9 μA ~ ±11A/5725A; 9 μA ~ ±120A/52120A)

    1年, 95% 103 ppm + 8 nA

    交流宽带选件

    量程:300mV ~ 3.5V

    10Hz ~ 30MHz

    1年, 95% ± 0.4%



    5730A通用技术指标

    预热时间

    上次预热后停机时间的2倍,最长30分钟

    稳定时间

    所有功能和量程<5s,除非特殊说明之外

    标准接口

    IEEE488,RS232,USB,LAN;5725A、52120A控制口;锁相输入口(BNC);相位控制输出口(BNC)

    温度性能

    工作:0℃至50℃;校准时:15℃至35℃;存放时:-40℃至75℃

     工作海拔

    最高2000米

    相对湿度

    工作: <80% (30℃以下);<70% (40℃以下);<40%(50℃以下);

    存放时:< 95%,无结露

    安全性

    IEC61010-1:CAT II,300V;污染级别2

    屏蔽隔离电压

    20 V

    电磁环境

    IEC 61326-1:受控

    电源

    市电频率:47Hz至63Hz,允许波动±10%;电源电压:100V,110V,120V,200V,220V,230V,240V

    功耗

    300 VA

    尺寸

    H17.8 × W43.2 × D64.8 (cm)

    重量

    27 kg

    绝对不确定度定义

    5730A不确定度指标包括了稳定性,温度系数,线性度,负载调节以及校准时的外部标准。只要在温度指标范围内使用时无需再增加其他项目以确定总体不确定度

    指标置信度水平

    99%和95%



    型号

    描述

    5730A

    高精度多功能校准器

    5730A/03

    多功能校准器带AC电压宽带选件

    5730A/S

    校准器无前面板U盘接口

    52120A

    跨导放大器

    5725A

    放大器

    MET/CAL/TEAM

    Normal
    0

    7.8磅
    0
    2

    false
    false
    false

    EN-US
    ZH-CN
    X-NONE

    /* Style Definitions */
    table.MsoNormalTable
    {mso-style-name:普通表格;
    mso-tstyle-rowband-size:0;
    mso-tstyle-colband-size:0;
    mso-style-noshow:yes;
    mso-style-priority:99;
    mso-style-parent:"";
    mso-padding-alt:0cm 5.4pt 0cm 5.4pt;
    mso-para-margin:0cm;
    mso-para-margin-bottom:.0001pt;
    mso-pagination:widow-orphan;
    font-size:10.5pt;
    mso-bidi-font-size:11.0pt;
    font-family:"Calibri","sans-serif";
    mso-ascii-font-family:Calibri;
    mso-ascii-theme-font:minor-latin;
    mso-hansi-font-family:Calibri;
    mso-hansi-theme-font:minor-latin;
    mso-bidi-font-family:"Times New Roman";
    mso-bidi-theme-font:minor-bidi;
    mso-font-kerning:1.0pt;}

    MET/CAL/TEAM

    通用配件:


    配件

    描述

    5730A-7002

    低热电势引线套件(香蕉插头)

    5730A-7003

    低热电势引线套件(铲形接头)

    Y5737

    机架安装套件

    Y5738

    机架后把手

    57XX/CASE

    坚固运输箱
