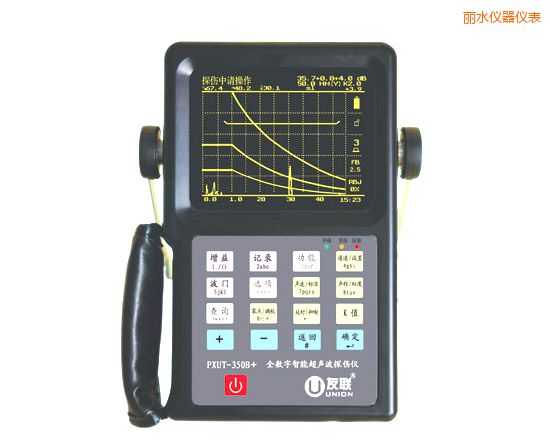

全数字智能超声波探伤仪 |
|
型 号:PXUT-350B+ |
品 牌:南通友联 |
技术指标:探测范围:0~7200mm(钢中纵波) |
|
丽水全数字智能超声波探伤仪-PXUT-350B+-南通友联
PXUT-350B+型全数字智能超声波探伤仪,采用新型超大屏幕高亮度EL显示器,仪器造型优美,体积小巧,屏幕超大,强光下无需遮 光能清晰显示,仪器功能强劲,性能稳定,操作简便,是一款先进的笔记本式超声波探伤仪。
功能特点:
● 日历时钟,仪器自动记录工作日期和时间,可自由测定仪器和探头性能(含曲面探头),仪器校验自动,可测量材料厚度和材料声速。
● 10个独立探伤通道(可扩展),超声波探伤仪检定,多种探伤工艺和标准自动生成,可以自由设置各行业探伤工艺标准,现场探伤无需携带试块。
● 高灵敏度,增益达120dB,回波抑制任意可调,汕超超声波探伤仪,不影响仪器增益和线性。
● 独特的增益自动调节和峰值自动搜索,使探伤既快捷又准确。
● DAC、AVG曲线自动生成并能分段制作,取样点不受限制,可进行补偿与修正。DAC曲线随增益自动浮动,随声程自动扩展,可指定回波的距离波幅补偿。
● 缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径值)实时显示。
● 具有峰值记忆、回波包络、波形冻结、曲面修正、门内展宽等功能。
● 可利用端点衍射波实现缺陷裂纹的自动测高。
● 进波和失波报警,门位、门宽、门高连续可调。
● 具有B-扫描功能,可显示工件缺陷形状。完备的焊缝和工件剖面显示,使探伤更具权威。
● 高可靠数据保护确保存储数据不丢失,仪器可直接打印探伤报告。
● 5.6"高亮度EL显示,国内屏幕最大,在强阳光下无需遮光罩,就能获得满意的观察效果。
● 数据处理能力强,声发射仪,可按日期、工件编号和序号进行检索和处理,可与计算机实现数据通讯和数据管理。
● 配置高容量锂(Li)电池,仪器重量仅1.6Kg,体积小巧,携带轻松自如。
● 可外接U盘,实时连续记录动态波形。
指标参数:
项目
|
指标
|
项目
|
指标
|
增益范围
|
120dB 0.1,1.0,2.0,6.0步进
|
闸 门
|
进波门(直方门、DAC门)、失波门
|
频带宽度
|
0.4~15.0MHz
|
声程位移
|
0~7000mm(钢中纵波)
|
探测范围
|
0~7200mm(钢中纵波)
|
采样频率
|
150MHz(硬件实时采样)
|
探头方式
|
单晶,双晶,穿透
|
显像器
|
5.6”高亮ELD
|
水平线性
|
≤0.1%
|
工作时间
|
≥6小时
|
垂直线性
|
≤3%
|
工作温度
|
-20℃~50℃
|
分辨力
|
≥30dB
|
电 源
|
16VDC,220VAC
|
灵敏度余量
(2.5MHz Ф20)
|
≥65dB
|
外形尺寸
(mm)
|
250(高)×140(宽)×50(厚)
|
动态范围
|
≥32dB
|
整机重量
|
1.6Kg(带电池)
|
|
