特点:
输入电压范围宽广及高功率因数 (P.F)
高效率及高功率密度高
定电压及定电流操作
过电压保护、过电流保护及过温度保护
低输出涟波及杂讯
选购介面:IEEE-488.2 及 RS-232C
输出 ON/OFF 控制
自我测试及软体校正
LCD 显示
内建蜂鸣器作为警告指示
规 格 |
输出 |
10V |
36A (PSH-1036) |
70A (PSH-1070) |
100A (PSH-10100) |
20V |
18A (PSH-2018) |
35A (PSH-2035) |
50A (PSH-2050) |
36V |
10A (PSH-3610) |
20A ( PSH-3620 ) |
30A (PSH-3630) |
60V |
6A (PSH-6006) |
12A (PSH-6012) |
18A (PSH-6018) |
|
调节率 ( 定电压模式 ) |
负载 |
0.1% + 5mV |
0.1% + 5mV |
0.1% + 5mV |
电源 |
0.05% + 5mV |
0.05% + 5mV |
0.05% + 5mV |
|
调节率 ( 定电流模式 ) |
负载 |
0.2% + 5mA |
0.2% + 10mA |
0.2% + 15mA |
电源 |
0.2% + 5mA |
0.2% + 10mA |
0.2% + 15mA |
|
涟波及杂讯 |
电压 (mVrms) |
10 ~ 20mV |
10 ~ 20mV |
10 ~ 20mV |
电流 (mArms) |
0.2% |
0.2% + 20mA |
0.2% + 40mA |
|
设定解析度 |
电压 < 36V |
10mV |
10mV |
10mV |
电压 > 36V |
20mV |
20mV |
20mV |
电流 10V |
10mA |
20mA |
30mA |
电流 20V |
10mA |
10mA |
20mA |
电流 36V |
10mA |
10mA |
10mA |
电流 60V |
10mA |
10mA |
10mA |
|
设定准确度 |
电压 < 36V |
0.05% + 25mV |
0.05% + 25mV |
0.05% + 25mV |
电压 > 36V |
0.05% + 50mV |
0.05% + 50mV |
0.05% + 50mV |
电流 10V |
0.2% + 30mA |
0.2% + 60mA |
0.2% + 90mA |
电流 20V |
0.2% + 30mA |
0.2% + 30mA |
0.2% + 60mA |
电流 36V |
0.2% + 30mA |
0.2% + 30mA |
0.2% + 30mA |
电流 60V |
0.2% + 30mA |
0.2% + 30mA |
0.2% + 30mA |
|
读回值 ( 仪表 ) 解析度 |
电压 |
同设定解析度 |
同设定解析度 |
同设定解析度 |
电流 |
同设定解析度 |
同设定解析度 |
同设定解析度 |
|
读回值 ( 仪表 ) 准确度 |
电压 |
同设定准确度 |
同设定准确度 |
同设定准确度 |
电流 |
同设定准确度 |
同设定准确度 |
同设定准确度 |
|
读回值温度系数 |
电压 (25 + 5°C ) |
< 100ppm/°C |
< 100ppm/°C |
< 100ppm/°C |
|
反应 ( 上升 / 下降 ) 时间 |
电压上升 |
< 150mS |
< 150mS |
< 150mS |
电压下降 |
< 150mS |
< 150mS |
< 150mS |
|
回复时间 |
定电压模式 |
< 500mµS |
< 500µS |
< 500µS |
|
保护功能 |
OVP/OCP/OHP |
ˇ |
ˇ |
ˇ |
突发电流保护 |
ˇ |
ˇ |
ˇ |
输出 On/Off 控制 |
|
ˇ |
ˇ |
ˇ |
|
显示幕 |
LCD |
|
使用电源 |
交流 85V ~ 250V, 50/60Hz |
|
附件 |
电源线 x 1, 操作手册 x 1 |
|
尺寸及重量 |
|
1 08(宽) x 141(高) x 388(长)mm, 3.3公斤 |
188() x 141( 高 ) x 388( 长 )mm, 6.2 公斤 |
268( 宽 ) x 141( 高 ) x 388( 长 )mm, 9.3 公斤 |

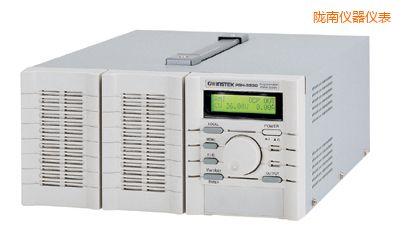

可程式换式直流电源供应器 (单组输出, 容量 360VA~1080VA)
|
机 种 |
输出电压 (V) |
输出电流 (A) |
表头显示 |
重量 (kg) |
数位式 |
PSH-1036 |
0 ~ 10V |
0 ~ 36A |
LCD |
3.3 |
PSH-1070 |
0 ~ 10V |
0 ~ 70A |
LCD |
6.2 |
PSH-10100 |
0 ~ 10V |
0 ~ 100A |
LCD |
9.3 |
PSH-2018 |
0 ~ 20V |
0 ~ 18A |
LCD |
3.3 |
PSH-2035 |
0 ~ 20V |
0 ~ 35A |
LCD |
6.2 |
PSH-2050 |
0 ~ 20V |
0 ~ 50A |
LCD |
9.3 |
PSH-3610 |
0 ~ 36V |
0 ~ 10A |
LCD |
3.3 |
PSH-3620 |
0 ~ 36V |
0 ~ 20A |
LCD |
6.2 |
PSH-3630 |
0 ~ 36V |
0 ~ 30A |
LCD |
9.3 |
PSH-6006 |
0 ~ 60V |
0 ~ 6A |
LCD |
3.3 |
PSH-6012 |
0 ~ 60V |
0 ~ 12A |
LCD |
6.2 |
PSH-6018 |
0 ~ 60V |
0 ~ 18A |
LCD |
9.3 |
,,
