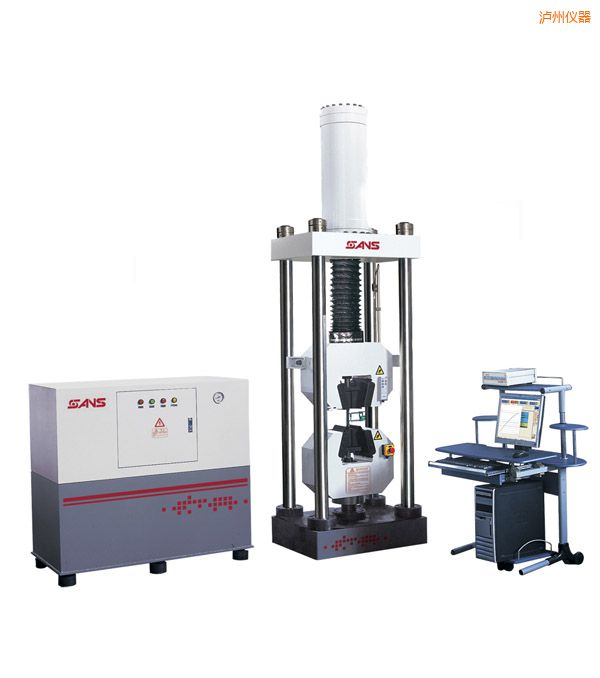

    微机控制电液伺服万能试验机
    型 号:SHT5605
    品 牌:美国美特斯MTS
    技术指标:最大负荷(kN):600
    泸州微机控制电液伺服万能试验机-SHT5605-美国美特斯MTS

    设备概述:

    600kN微机控制电液伺服万能试验机,采用单空间结构形式,驱动油缸上置;主机为全钢性无间隙结构,拉伸试样断裂时,电液伺服试验机使用说明书,试验机对地面无冲击。同时主机具有高抗测拉(压)能力的优点,针对不同轴的试样也能正常试验;试验空间布置合理,waw系列微机控制电液伺服万能材料试验机,符合人机工程学原理,电液伺服试验机产品说明书,减小试验人员劳动强度;试验机同轴度高,微机控制电液伺服万能材料试验机,同时试验时无任何附加阻力作用在测力传感器上面,试验结果更加准确;采用抽出式光电编码器测量位移,精度高,抗冲击;专业模块化PowerTest试验软件满足国家、国际及行业标准的试验要求,可扩展实现试验数据网络传输功能;控制系统全数字DSP控制器,神经元自适应PID算法,力、引伸计(变形)、位移三闭环控制,最多8路模拟信号采集通道,3路数字信号控制通道。


    主要功能:

    用于各种金属材料试样的拉伸、压缩、弯曲、剪切等试验,微机控制电液伺服万能试验机,以及一些产品的特殊试验。


    主要特点:

    1:采用单空间结构形式,所有试验都在同一个空间里完成,试验空间布置合理,符合人机工程学原理,减小试验人员劳动强度;

    2:上置双向控制油缸具有友谊的对中性,优良的吸能减震性能,方便的空间调整;

    3:采用进口“工”字型负荷传感器,电液伺服试验机说明书,抗测拉(压)能力强,线性、稳定性好;

    4:主机为全钢性无间隙结构,半封闭钳口,拉伸试样断裂时,试验机对地面无冲击;

    5:油源采用静音设计,环保,人性化,电液伺服试验机使用方法,独有的压差随动系统,降低能耗,减少发热,保护油路;

    6:采用高速DSP平台,其高集成度、强大的控制、数据处理能力、高可靠性,是采用其它处理器的试验机所无法比拟的。

    7:采用基于神经元自适应PID算法的全数字、三闭环(力、变形、位移)控制系统,实现力、变形、位移全数字三闭环控制,各控制环间可自动切换,并在各方式间切换时实现无冲击平滑过渡。

    8:高精准24Bit数据采集系统,电液伺服万能试验机,高分辨率,可扩展至8路AD采集。

    9:USB1.1通讯,通讯速率为12Mb/s,电液伺服试验机操作视频,采用全速模式,批量传输方式。

    10:系统板采用4层PCB独特抗干扰布线方法,抗干扰能力强。

    11:除电源接口外,电液伺服试验机价格,其它接口一律采用标准USB式接口,即插即用接口此种接口可实现热插拔,即具有即插即用功能。接口特性可由软件在线设置。使得各接口布局工整合理,插拔方便。


    满足标准:

      GB/T 228-2002    金属材料  室温拉伸试验方法

      GB/T 7314-2005   金属材料  室温压缩试验方法


    原装配置:

    拉伸夹具一套、压缩夹具一套


    可拓展配置:

    螺栓拉伸夹具、螺母保载夹具、全自动引伸计。


    应用行业:

    计量质检;冶金钢铁;机械制造;电子电器;汽车生产;电线电缆;民用航空;高等院校;科研试验所;商检仲裁、技术监督部门;建材陶瓷;石油化工;其它行业。

    技术参数:

    SHT5605微机控制电液伺服万能试验机技术参数

    规格型号

    SHT5605

    最大负荷(kN)

    600

    试验机准确度等级

    1级/0.5级

    试验力示值相对误差

    ±1%/±0.5%以内

    试验力测量范围

    1%-100%FS(全程不分档)

    变形(引伸计)测量范围

    1%-100%FS

    变形示值相对误差

    ±1%/±0.5%以内

    变形分辨力

    最大变形量的1/300000

    活塞上升移动最大速度

    190mm/min

    活塞下降移动最大速度

    240mm/min

    试验力加载速率范围

    0.02%—2%FS/s

    立柱数

    4

    立柱间有效距离(mm)

    600×350

    拉伸钳口最大间距(mm)

    600

    最大压缩空间(mm)

    460

    圆试样夹块的夹持范围(mm)

    φ10-φ18

    φ18-φ29

    φ29-φ40

    板试样夹持厚度(mm)

    2-16

    16-30

    压板尺寸(mm)

    φ150

    活塞行程(mm)

    580

    主机外形尺寸

    (长×宽×高mm)

    880×630×2980

    油源外形尺寸

    (长×宽×高mm)

    1210×610×1100

    总功率(kw)

    6

    重量(kg)

    约3500
