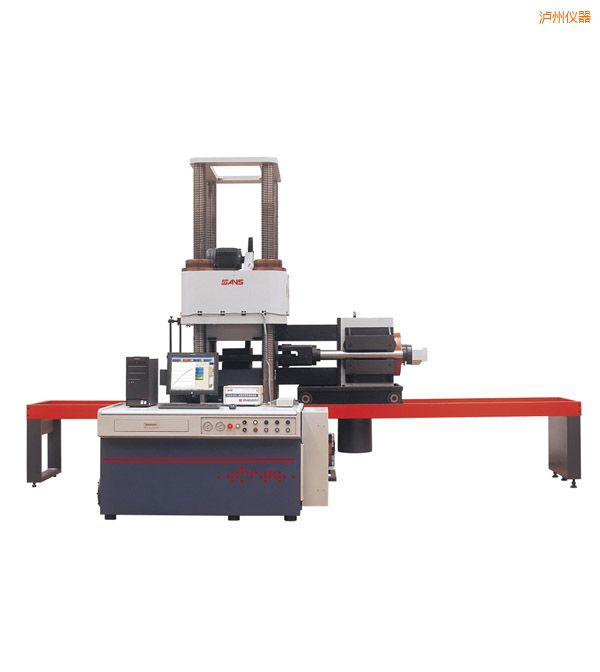

    微机控制电液伺服压剪试验机
    型 号:YAW7506
    品 牌:美国美特斯MTS
    技术指标:最大试验力(kN)5000
    泸州微机控制电液伺服压剪试验机-YAW7506-美国美特斯MTS

    设备概述:

    5000kN型微机控制电液伺服压剪试验机,电液伺服试验机价格,控制部分采用基于DSP平台的DCS-300全数字闭环控制系统;控制范围宽、功能多、全部操作键盘化。能够实现试验力、变形、位移等闭环控制功能,自动、精确地控制试验过程和测量试验力、位移和变形等试验参数;伺服液压控制单元采用德国MOOG高频响伺服阀,电液伺服试验机使用方法,同时应用了国际先进的负荷敏感技术,电液伺服万能试验机价格,使系统发热量显著降低,降低了能耗。剪切加载部分采用滚动限位导向,即能抵抗较大的侧向载荷又将摩擦力降至最低,从而保证了试验力测量的准确度。


    主要功能:

    主要用于检验胶支座、减震器类成品的力学性能,可对橡胶支座成品进行抗压强度、抗压弹压性模量、抗剪粘接性能、抗煎老化、磨擦系数、转角等试验。并能做桥梁盘式橡胶支坐在载荷试验下轴向和径向变形的检测。试验按照交通行业JT/T4-2004的相关公式进行数学计算,也可按照橡胶类标准试验方法进行试验。


    主要特点:

    1:主机采用四立柱结构,电液伺服万能试验机,刚性好。丝杠消隙采用稳定可靠的机械消隙方式。

    2:水平剪切装置:测力传感器部分采用自动调心装置,与油缸活塞采用独特的分离式联接方式联接,彻底解决了试验过程中由于试样剪薄时剪切板上移、对传感器的撬动,大大的提高了试验精度。在剪切加载装置的导向机构上,电液伺服试验机操作视频,我们采用的是导向轮,由于是滚动磨擦,微机控制电液伺服万能试验机,所以将摩擦力对试验的影响降低到最小。

    3:油源部分我们采用了独特的压力敏感技术,在负载增加时,油压才会上升,这样将大大降低油源的发热量,所以我们采用的是体积较小的高集成度的油源系统,微机控制电液伺服万能材料试验机,这将减小整套设备的占面积,并减小能耗。

    4:剪切加载机构,采用滚动导向装置,导向时磨擦力小,对试验准确度影响也较小,且导向力臂长,抗侧向力强。

    5:为剪切负荷传感器的标定专门设计了一处机构,电液伺服万能材料试验机,可以让传感器安装在实际使用位置上进行标定,使标定出的力值更加符合真实值。

    6:剪切负荷传感器与剪切板的联接方式,采用球头过渡,消除了偏载对传感器的影响。

    7:下压板与主油缸活塞采用大平面接触方式联接,可避免做转角试验时,转动角达不到试验要求的问题。

    8:上横梁采用安全可靠的机械消隙,可保证长时间的使用寿命。

    剪切板与剪切拉杆之间采用,滑动销联接。这样剪切板可以方便的更换(剪切板分为:剪切用摩擦板和测定摩擦系数用的不锈钢摩擦板)。且在做剪切试验时,电液伺服试验机操作方法,试样会有微小的变薄现象,这时,滑动销机构可使剪切板自动上移,电液伺服试验机产品说明书,消除试样变薄的影响。


    满足标准:

    JT/T 4-2004  《公路桥梁板式橡胶支座》


    原装配置:

        满足标准的7种试验方法所需机械装置


    应用行业:

    公路桥梁检测机构;橡胶行业;计量质检;;高等院校;科研试验所;商检仲裁、技术监督部门;其它行业。


    技术参数:

    YAW7506微机控制电液伺服压剪试验机技术参数

    规格型号

    YAW7506

    准确度等级

    1级

    油源流量(L/min)

    17.5

    整机外形尺寸(长×宽×高mm)

    1250×5100×2970

    油源外形尺寸(长×宽×高mm)

    1750×850×830

    整机重量(kg)

    13000

    总功率(kw)

    13

    四柱式压力机部分

    最大试验力(kN)

    5000

    压力机准确度等级

    1级

    试验力示值相对误差

    ±1%以内

    试验力测量范围

    1%—100%FS

    试验力分辨力

    最大试验力的1/300000

    立柱间距离(mm)

    795×495

    上下压板间距离(mm)

    0—1000

    压力机结构

    4柱式框架

    上下压板距离调节方式

    蜗轮蜗杆调节

    横梁移动速度(mm/min)

    300

    压板尺寸(mm)

    710×710

    活塞行程(mm)

    80



    压板位移速度mm/min

    0-50

    竖向变形量检测范围(mm)

    0-10

    径向变形量检测范围(mm)

    0-10

    变形测量分辨力(mm)

    0.001

    主机外形尺寸(长×宽×高mm)

    1250×950×2970

    功率(kW)

    2.2

    重量(kg)

    9000

    横向剪切试验部分

    最大拉伸试验力(kN)

    1000

    试验力示值相对误差

    ±1%以内

    试验力测量范围

    1%—100%FS

    试验力分辨力

    最大试验力的1/300000

    活塞行程(mm)

    190

    剪切压板尺寸(mm)

    710×710

    拉伸速度(mm/min)

    0-190

    位移测量范围(mm)

    0-190

    位移测量分辨力(mm)

    0.01

    功率(kw)

    0.25

    重量(kg)

    2000

    转角试验部分

    最大转角力(kN)

    300

    试验力示值相对误差

    ±1%

    试验力测量范围

    1%—100%

    试验力分辨力

    最大试验力的1/300000

    活塞行程(mm)

    150

    转角板尺寸(mm)

    1300×710×150

    位移测量范围(mm)

    0-10

    位移测量分辨力(mm)

    0.001

    重量(kg)

    1000
