吕梁超声波测厚仪-DMS2-美国GE

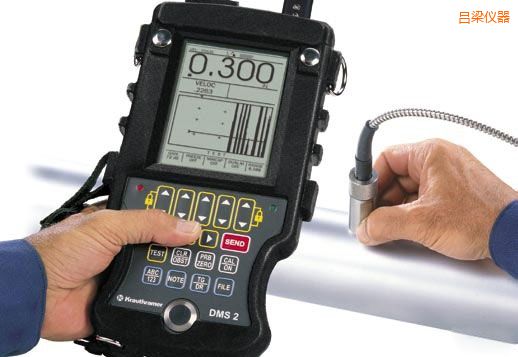

DMS 2 型超声波测厚仪是一种创新的A-扫描数字测厚仪/数据记录器。它基于Krautkramer的TopCOAT专利技术，采用自动速率模式(Auto- V)，集众多优秀特性于一身，使用简便。DMS 2还配置了一个通过采用直接光照技术而增强对比度的1/4VGA(320 x 240)大屏幕显示器，能显示所有相关的检测数据。
为了进一步提高检测的可靠性，让检测更加方便，我们在DMS2上加装了最先进的技术和特殊功能。你可以在三种不同型号的仪器中作出选择：除标准型仪器DMS2之外，我们有为更简单应用而设计的DMS2E；而具备TopCOAT方法的DMS2TC，可透过涂层进行厚度测量。
TopCOAT
用获得专利的“TopCOAT”方法(DMS2TC)，我们已能够透过涂层进行腐蚀测量。这种方法通过测量工具显示管壁表面的严重腐蚀，在增益高的情况下，即使是很小的凹坑也能被检测出来。涂层和母材测量一次就搞定并同时显示在你眼前!
Auto-v
如 果你的零件没有涂层，你可以使用Auto-v功能。它简体了传统的厚度测量，是一种独特的方法。用Atuo-v你在不知道材料声速时也能测量零件厚度。这 使你测量没有涂层的不同材料时无需附加的校准，也无需任何校准标准。不用知道材料的声速就能测量了，昔日的缺点不复存在!
DMS2E/DMS2/DMS2TC产品特点
-
外罩防尘、防水、抗冲击，并备有供现场使用的橡胶套以适用于恶劣条件
-
带背光的大LCD显示屏能够显示数字读数、A扫描、B扫描和设备设置
-
A扫描大屏幕显示，以进行信号测量核对和调整
-
双-多模式进行带涂层表面的厚度测量
-
TopCOAT法 – 即使后壁被腐蚀，涂层和基础材料的测量只需一次测量即可同时被读取和显示
-
自动速率模式 – 元件的厚度测量可以通过未知的声速来进行，而无需参考块
-
使用标准AA铝锰电池的运行时间为40小时
-
用户友好的菜单能迅速进行设备设置和功能使用
-
数据存储能记录字母与数字编码的调整数据组
-
灵活的数据记录器，金属超声波测厚仪，能进行字母与数字输入
-
串行RS232接口进行电脑或串行打印机的数据传送
-
对话探头和所有探头的自动零点识别优化了性能
-
选择面最广泛的探头范围能解决众多运用问题
DMS2E/DMS2/DMS2TC技术参数
|
型号选择
|
DMS2E-基本型
DMS2-标准型
DMS2TC-具有TopCOAT测量模式和Auto-V测量模式
|
|
测量范围
|
DMS2E：0.6mm到635mm(钢)，超声波测厚仪技术指标，取决于探头，材料和表面情况
DMS2/DMS2TC：0.2mm到635mm(钢)，取决于探头，材料和表面情况
|
|
测量模式
|
多重回波波前双晶测量模式、最小值获取模式、DaulMulti运行模式。
TopCoat和Auto-V(仅限DMS2TC)
单晶测量模式包括多重回波的波形前沿/峰值测量法和表面回波与底面回波间缺陷测量法(仅限DMS2E/DMS2)
|
|
探头调零
|
通过调零试块自动或手动调零
|
|
V声程修正
|
自动
|
|
分辨率
|
0.01mm和0.1mm
|
|
增益
|
自动或手动(1dB步进)
|
|
接收带宽
|
0.5～15MHz
|
|
显示
|
71x95mmLCD，240x320象素，带背光，对比度可调
4位显示，数字字体高12.7或19mm(可选)
A扫描实心/空心回波显示，栅格可选；
B扫描(同步的)、整流、全波、正半波、负半波
射频模式(仅限DMS 2/DMS 2TC)
闸门可调节
|
|
供电
|
4节5号电池或NiMH电池
|
|
操作时间
|
在有背光和操作频率在4Hz情况下，
使用NiMH电池可超过40小时
|
|
存储
|
150000个数据和1100幅A或B扫描
|
|
输出
|
RS232接口
|
|
工作温度
|
-10～50℃
|
|
尺寸
|
256x129x30mm
|
|
重量
|
括电池885g
|
DMS2E/DMS2/DMS2TC常用探头
|
名称
|
型号
|
测量范围
|
频率
|
接触直径
|
工作温度
|
最小钢管直径
|
探头线型号
|
|
标准探头
|
DA301
|
1.2～200mm
|
5MHz
|
12.1mm
|
-20～60℃
|
25mm
|
DA231
|
|
超厚探头
|
DA303
|
5.0～300mm
|
2MHz
|
16.2mm
|
-20～60℃
|
127mm
|
DA231
|
|
超薄探头
|
DA312
|
0.6～50mm
|
10MHz
|
7.5mm
|
-20～60℃
|
20mm
|
DA235
|
|
超薄探头
|
DA312B16
|
0.7～12mm
|
10MHz
|
3.0mm
|
-20～60℃
|
15mm
|
自带导线
|
|
高温探头
|
DA305
|
4.0～60mm
|
5MHz
|
16.2mm
|
10～600℃
|
|
DA235
|
|
高温探头
|
HT400
|
1.0～254mm
|
5MHz
|
12.7mm
|
10～540℃
|
50mm
|
KBA535
|
|
TopCOAT探头
|
TC506
|
涂层0.05～2.0mm
基体0.5～7.0mm
|
|
15.9mm
|
<54℃
|
|
KBA531TC
|
注: 所示温度为厂家理想状态试验所得，南京超声波测厚仪规格，实际温度会低于此温度。注意高温耦合剂的正确使用方法。
测试高温表面时需用高温耦合剂。
TopCOAT探头专配DMS2TC测厚仪
