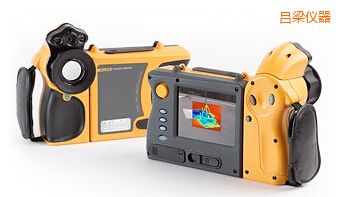

吕梁红外热像仪-TiR4FT-美国FLUKE
Fluke TiR3FT 和 TiR4FT 热像仪是建筑检测应用领域内专业人士的绝佳选择。 所有
Fluke TiR 系列均随附创新的IR-Fusion® 技术，，它可在热像仪上调整两个图像，以便从任何距离都能看到更加清晰的图像，从而协助您更好地查明建筑问题。 Fluke TiR 系列热像仪适用于以下或类似的建筑检测应用领域：
屋顶检查
快速、高效地检测平顶建筑系统中的防潮情况。 在整个屋顶尚未完全破损之前找出损坏部分并及时维修或更换。
节能监测
使用红外光对民用和商业建筑进行节能监测。 通过红外光进行扫描，检查是否存在热耗损、冷渗透、潮气入侵、混凝土完整性和通风问题，提高住宅或建筑的热效率。
防潮
准确检测墙壁内外、天花板中或铺有地毯的地板下的潮气问题。
防止霉变
找出不易于发现的潮湿气源，有效防止霉变。 红外扫描是最快、最有效的方式，提供 100% 湿气探测范围。
-
业内领先的热灵敏度（高达 0.05 °C NETD，，TiR4），能够提供卓越的分辨率和超高品质的图像。
-
通过自动将热图像与真实世界相关联，IR-Fusion®（红外融合）技术能够把可见光图像和热图像合二为一，从而更快地找出可疑区域。 所有型号均附带 IR-Fusion 技术。
-
180° 活动镜头非常适合在难以接近的环境中进行查看。
-
宽大的 5 英寸高分辨率、高对比度显示屏。
-
Vanadium Oxide 焦平面阵列（320
x 240 像素）和具有一指通连续聚焦功能的 20 毫米锗镜头提供出色的图像分辨率。
-
SmartView™ 专业报告撰写软件可以快速、简单地生成包含丰富图像分析数据的定制报告，并且产品享受终生免费更新。
-
直观的照相机屏显 Windows CE 界面，操作非常方便。
|
TiR系列*
|
|
成像性能
|
氧化钒探测器尺寸：320 x 240 - TiR3，TiR4
视场(FOV)：23o水平x 17o垂直
空间分辨率(IFOV)：1.30 mrad – TiR3，TiR4
最小焦距：0.15米
热灵敏度(NETD)：≤0.05 °C，30 °C时- (50mK)TiR4
≤0.07 °C，30 °C时- (70mK)TiR3
对焦：SmartFocus：一指通连续聚焦
|
|
温度性能
|
校准温度范围：-20 ˚C至100 ˚C（-4 oF至212 oF）
全面辐射范围:76,800校准像素
准确度:±2 °C或2%（两者读数取较大值）
发射率校正:0.1至1.0（0.01增量）
测量模式:TiR4 -中心点、中心框（区域最小/最大、平均），，可移动光点/框，用户定义的区域/文本注释，恒温，自动冷、热点检测以及可见彩色超限（上限和下限）警报
TiR3 -中心点、中心框（区域最小/最大）
|
|
图像演示
|
数字显示屏:5英寸LCD
视频输出:RS170 EIA/NTSC或CCIR/PAL合成视频
色板:灰色、反灰色、蓝红、高对比、热金属、铁红、琥珀色和反琥珀色
LCD背光:阳光下可读彩色液晶显示屏
|
|
其它
|
随附软件:SmartView™
存储介质:小型闪存卡(1)可以存储1000多幅红外图像
激光指示器:是
内置可见光照相机:是
IR-Fusion:是
照相机上显示红外/可见光警报:是
照明设备:是
180o活动镜头:是
可选镜头:是
基于Windows CE的菜单:是
AutoCapture:是
板载分析功能:是
用户定义的文本注释:仅限TiR2和TiR4
保修:2年
|
|
可选镜头
|
5 4毫米远距照相镜头:高精度锗镜头
视场(FOV):9o水平x 6o垂直
空间分辨率(IFOV):0.94 mrad
最小焦距:0.6米
10.5毫米广角度镜头:高精度锗镜头
视场(FOV):42o水平x 32o垂直
空间分辨率(IFOV):2.45 mrad - TiR4，TiR3
4.9 mrad - TiR2
最小焦距:0.3米
|
·
|
机械和一般参数
|
|
工作温度
|
-10°C至+50°C（14°F至122°F）
|
|
储存温度
|
-40°C至+70°C（-40°C至158°F）
|
|
相对湿度
|
操作和存储10%至95%，无冷凝
|
|
防水防尘：
|
IP54
|
|
重量
|
1.95千克（4.3磅）（含电池）
|
|
照相机尺寸（高x宽x厚）
|
162 x 262 x 101毫米（6.5 x 10.5 x 4.0英寸）
|
|
型号名称
|
描述
|
|
Fluke TiR3/FT-20
|
IR FLEXCAM BD THERMAL IMAGER WITH IR-FUSION, RADIOMETRIC, 20MM
FPA Size: 160 x 120, IR-Fusion, -20 to
+100C
All models include:
-
Heavy-duty carrying case
-
2 rechargeable battery packs
-
Battery charger
-
AC adapter (not on TiR3)
-
Video cable
-
512 MB compact flash card
-
Compact flash card reader
-
USB cable
-
Neck strap
-
SmartView reporting and analysis software on CD
|
|
Fluke TiR4/FT-20
|
FLEXCAM THERMAL IMAGER WITH IR-FUSION
|
