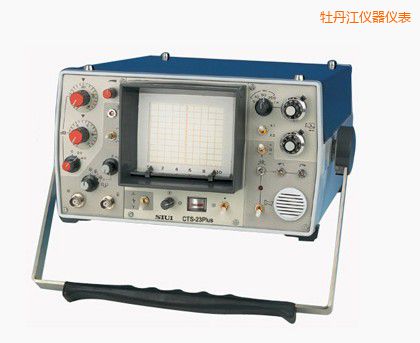

模拟超声波探伤仪 |
|
| 型 号：CTS-23A PULS |
| 品 牌：汕超SIUI |
| 技术指标：工作频率达20MHz |
 |
牡丹江模拟超声波探伤仪-CTS-23A PULS-汕超SIUI
模拟超声波探伤仪CTS-23A特点
-
工作频率达20MHz，汕超SIUI超声波探伤仪价格，分三个频段，汕超研究所探伤仪，可配用高频窄脉冲探头获得高分辨力
-
衰减器为衰减型，超声波探伤仪原理，总衰减量90dB，超声波 探伤仪，特设0.5dB×20高精度衰减器
-
具有第一回波跟踪功能，无锡超声波探伤仪，可进行水浸法探伤
-
具有高频不检波信号等多种接口，超声波探伤仪翻译，可多机联机循环工作
-
高亮度、内刻度示波管，超声波探伤仪校准，波形清晰
模拟超声波探伤仪CTS-23A PULS参数
|
项 目
|
单位
|
技术数据
|
|
衰减器误差
|
dB
|
每2±0.1
|
|
垂直线性误差
|
%
|
≤5
|
|
探伤灵敏度余量
|
dB
|
≥40（2.5Z20探头）
|
|
水平线性误差
|
%
|
≤1
|
|
工作频率范围
|
MHz
|
0.5 ~ 20，超声波探伤仪原理图，分三个频段，超声波金属探伤仪，其中频段1为1~15（-3dB）
|
|
扫描范围
|
mm
|
5~5000（钢纵波）
|
|
脉冲移位
|
mm
|
≥800
|
|
薄板分辨力
|
mm
|
≤1.2mm（10C6N探头）
|
|
近区探伤能力
|
|
配用10C6N探头，超声波探伤仪操作步骤，可发现距探测面2mm的直径2mm平底孔
|
|
阻塞范围
|
mm
|
约4（纵波钢）
|
|
衰减器
|
dB
|
90（20dB×2、2dB×20、0.5dB×20）
|
|
工作电压
|
V
|
AC：220±22
DC：12.5±2
|
|
电池类型
|
|
镍氢电池组（1.25V×10）
|
|
重量
|
Kg
|
约7.2（含电池）
|
|
尺寸
|
mm
|
254×140×355（宽×高×深）
|
|
