南京数字超声探伤仪CTS-9009PLUS,南京数字超声探伤仪价格

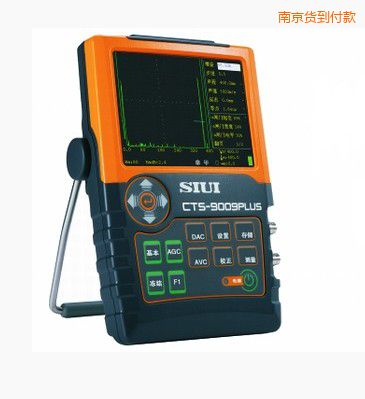

南京数字超声探伤仪-CTS-9009PLUS-汕超SIUI

CTS-9009PLUS超声探伤仪特点

轻便、易用、可靠
　　——SIUI新一代大功率探伤仪

· 方波大功率发射穿透力强

· 宽频带高分辨率检出率高

· 性能强劲：高压方波发射、穿透力强，汕超官方网，满足大型铸、锻件探伤的需求

· 小巧轻便：整机（含电池）重量约1.25Kg，高空、野外作业轻松自如

· 操作简易：按键少，定义明确，超声波探伤仪北京，实现单手握持操作

· 防尘防水：按IP65防护标准设计，超声波探伤仪操作规程，适应复杂的工业探伤环境

· 超低功耗：标配锂聚合物电池，汕超公司，连续工作时间长达7小时

CTS-9009PLUS超声探伤仪功能

· 发射脉冲电压50～500V可调，发射脉冲为尖脉冲或方波，方波宽度51～850ns可调

· 工作频率范围0.5 ~ 20 MHz，灵敏度余量≥70 dB，声发射仪，分别突显宽频带和高灵敏度的优点

· 20 ~ 2000Hz的脉冲重复频率，步进20Hz，全数字智能超声波探伤仪，避免探伤过程中出现混响信号

· 最高采样速率240MHz，测量分辨率0.1mm

· 自动增益控制AGC，超声波探伤仪原理图，配合峰值回波、图像冻结功能，超声波探伤仪电池，快速确定缺陷最高波，探伤更高效

· AVG曲线，使用已知平底孔或大平底回波，制作出3条不同当量的曲线

· DAC曲线，配合回波比较功能，使不同距离不同波幅的回波定量更简便

· 多种不同的显示颜色搭配方案，满足不同使用场景和习惯的需求

· 存储300组曲线及波形，满足不同探伤工艺应用及探伤数据存档的需求

CTS-9009PLUS超声探伤仪参数

项目	单位	CTS-9009PLUS技术数据
衰减器误差	dB	每12dB ± 1dB
垂直线性误差	%	≤3
水平线性误差	%	≤0.5
动态范围	dB	≥30
探伤灵敏度余量	dB	≥70（2.5Z20N探头）
远区分辨力	dB	≥26
电噪声电平	%	≤10（1 ~ 4MHz）
等效输入噪声	V/√Hz	＜80×10-9
工作频率范围	MHz	0.5 ~ 20，11档可调
脉冲重复频率	Hz	20 ~ 2000，步进20Hz
脉冲电压	V	50～500可调
脉冲宽度	ns	尖脉冲或方波，方波宽度51～850ns可调
CTS-9009PLUS薄板分辨力	mm	≤3（5C10N探头）
CTS-9009PLUS探测范围	mm	0 ~ 13000（钢纵波）
脉冲移位	mm	-10 ~ 1000（钢纵波）
探头零点	μs	0 ~ 200
CTS-9009PLUS材料声速	m/s	300 ~ 15000
阻尼	Ω	25、75 、200、1000四档可调
抑制	%	0 ~ 80
检波方式		负向检波/正向检波/双向检波/滤波
增益调节	dB	0 ~ 110：分0.5/2/6/12步进调节
DAC功能		用于制作、设置和应用DAC曲线
AVG功能		用于制作、设置和应用AVG曲线
截图功能		将仪器屏幕存为图片并输出到U盘中
转存功能		通过USB接口把仪器内部数据集转存到U盘中
闸门		闸门方式：off/进波/失波/测量
存储		500组数据集，包括仪器设置、探伤状态和回波图形等支持从U盘导入探伤数据
自动增益功能		使闸门内回波幅度自动调节到指定幅度幅度设置：40%/50%/60%/70%/80%/90%/100%
峰值记忆功能		显示波形包络
峰值回波功能		记录包含最高回波的回波波形
冻结功能		冻结屏幕波形
自动校正功能		用于校正材料声速与探头零点，校正模式：声速+零点/声速/零点
角度测量功能		用于测量探头角度
网络投影功能（选）		通过网络在PC软件上显示与仪器一致的画面
自动冻结（选）		A/B闸门内信号超过闸门电平后自动冻结
频谱显示（选）		显示A闸门起始位置以后50mm内的信号频谱，大连超声波探伤仪，快捷掌握探头的波形、频谱和中心频率
TCG（选）		由DAC曲线转换而来，并根据DAC曲线对回波幅度进行补偿，使不同声程而大小相同的人工反射体的回波幅度一致
网络通信（选）		通过网络与仪器实现双向通信
SY/T 4109标准（选）		符合“SY/T 4109石油天然气钢质管道无损检测”的 DAC曲线标准
语言		中/英/日/西班牙/法/德/俄
显示屏		高亮度5.7″彩色TFT液晶显示屏，数字超声波探伤仪友联，640× 480像素
工作时间	h	≥7
工作电压	V	9 ~ 12（外部直流电源），6.4 ~ 8.4（电池）
工作温度	℃	-10 ~ 40
重量	Kg	约1.25（含电池）
尺寸	mm	152 × 240 × 52（宽×高×深）
