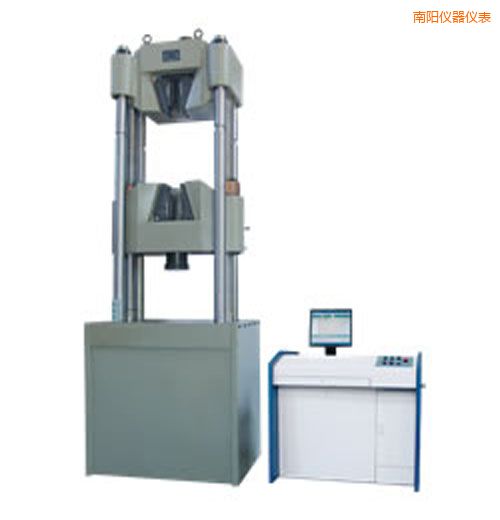

    时代电液伺服万能试验机
    型 号:WAW-1000D
    品 牌:TIME北京时代集团
    技术指标:试验力测量范围:20~1000(2%-100%FS)kN
    南阳时代电液伺服万能试验机-WAW-1000D-TIME北京时代集团

       WAW-1000D型微机控制电液伺服万能试验机主机采用油缸下置式主机,主要用于金属、非金属的拉伸、压缩和弯曲试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。

       GB228-2002《室温材料金属拉伸试验方法》

       1.传动系统:
         下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。

       2.液压系统:
         液压原理为负载适应型进油节流调速系统。油箱内的液压油通过电机带动高压齿轮泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。

       3.主界面集多功能于一体:
         软件设计针对试验操作的快速性与方便性。采取特别设计方法满足大批量工艺试验需要。 系统分级管理,系统参数对专家级用户全部开放,既保证了系统的使用灵活性,又可以使试验系统的使用安全可靠。

       4.主菜单:
         集全数字电液伺服闭环控制、数据处理、数据分析于一体。 具备完整的文件操作功能,如试验报告、试验参数、系统参数等均可以文件方式存储。 支持各类商业通用打印机。 控制系统以软件系统为支撑,升级简易。

       5.数据处理选项界面:
         自动数据处理,处理方法满足多种国际国内标准。 可选择多种国际通用单位,如国际单位(SI制)、米制单位以及西方传统单位制等。 留有多语言转换接口,系统可方便地在各种语言环境中使用(需定制)。 具备手工数据处理功能,适合用户进行各类复杂的数据分析。 试验数据可以文本方式进行存储,可用任何通用商业数据处理软件对数据进行二次处理。

       6.闭环控制界面:
         具备功能完整的试验过程“编程”功能,可编程步数达100步,可根据需要完成试验过程编辑。

       7.安全保护装置:
         当试验力超过最大试验力的2%-5%时,过载保护,系统卸荷。 当活塞升起达到上极限位置时,行程保护,油泵电机停机。

       8.附具:
         全套附具包括:拉伸附具,压缩附具,弯曲附具。

       9.其他:
         安装调试工具,密封件,使用说明书,合格证,装箱单等见随机技术文件。

    项目名称 参数
    最大试验力kN 1000
    试验力测量范围kN 20~1000(2%-100%FS)
    试验力示值相对误差 示值的±1%
    变形测量精度(2%~100%FS内) ≤±0.5%
    最大拉伸试验空间mm 600
    最大压缩空间mm 470
    活塞行程mm 250
    圆试样钳口夹持直径mm Φ13-Φ60
    扁试样钳口夹持厚度mm 0-40
    扁试样最大夹持宽度mm 125
    压盘尺寸mm 204×204
    弯曲试验两点间最大距离mm 500
    弯曲支滚宽度mm 140
    弯曲支滚直径mm Φ40
    最大弯曲度mm 150
    活塞最大移动速度 50mm/min
    夹紧方式 液压夹紧
    主机外形尺寸mm 1100×960×2510
    整机外形尺寸mm 3000×2200×2510
