详细技术指标

IR分辨率（FPA大小）

160 x 120 FPA非制冷焦平面

光谱带

7.5 μm至14 μm（长波）

图像捕捉频率

9 Hz刷新率或60 Hz刷新率，进口红外热像仪厂家，取决于型号

NETD（热敏度）

目标温度为30°C时，≤0.10 °C (100 mK)

FOV（视场）

22.5 °H x 31 °V

IFOV（空间分辨率）

3.39 mRad

温度测量范围（-10°C以下未校准）

-20 °C至250 °C（-4 °F至482 °F）

精度

± 2 °C或2 %（25 °C时，红外热像仪行业研究报告，取读数较大值）

对焦机制

定焦：1.2米及以上距离

IR Fusion®技术

画中画模式（1.2米（4英尺）至4.6米（15英尺）），全红外光，红外热像仪的作用，完全可见光

兼容Fluke Connect

是

颜色报警

—

标准调色板

蓝-红、铁红、灰度和琥珀色

Ultra Contrast™调色板


—

热/冷标记

—

利用用户定义的点标记

仅限SmartView®

中心点

是

中心框（最小/平均/最大）

—

级别和范围控制

手动和自动

最小范围（自动模式下）

5 °C

最小范围（手动模式下）

2.5 °C

最小IR焦距

122 cm (48 in)

重量

0.726 kg (1.6 lb)

尺寸

28.4 x 8.6 x 13.5 cm (11.2 x 3.4 x 5.3 in)

LCD显示屏

3.5英寸对角线

可见光相机

200万像素工业级

最小视差

~122 cm (48 in)

IR-PhotoNotes™标注系统

—

激光指针

是

照明灯

是

电子（基点）罗盘

—

发射率修正

是

透射率修正

—

背景温度补偿

是

语音标注（音频）

—

多模式视频输出

—

多模式视频录制（支持MPEG编码的标准AVI）

—

多模式视频录制（辐射.IS3）

—

内存查看

缩略图查看

电池（可现场更换、可充电）

一块

电池寿命

4小时以上（每块）*

外部电池充电底座

可选（附件）

电源适配器

是

跌落测试

2 m (6.5 ft)

入口保护(IP)等级(IEC 60529)

IP54

建议校准周期

两年

多功能读卡器

—

内存存储

2 GB SD存储卡

直接下载功能

迷你USB直接下载至PC

工作温度范围

-10 °C至+50 °C

储存温度范围

-20 °C至+50℃

操作湿度

工作和储存湿度，红外热像仪报价，10 %到95 %，非冷凝

振动与冲击

2G，IEC 68-2-26和25G，高速红外热像仪，IEC 68-2-29

安全标准

IEC 61010-1：无类型，小型红外热像仪，污染等级2

C Tick

IEC/EN 61326-1

EMI, RFI, EMC

EN61326-1; FCC第5部分

用户手册

捷克语、英语、芬兰语、法语、德语、意大利语、日语、韩语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文、土耳其语、荷兰语和匈牙利语

标准保修期

两年

延长保修和服务计划

是

*为LCD增加50 %的亮度

型号名称

描述

FLK-Ti105 30 Hz

工业用热像仪(30 Hz)
包括：

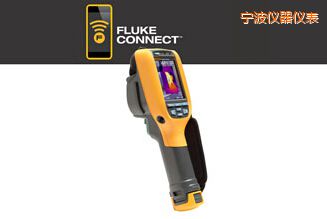

• Fluke Ti105热像仪
• 交流电源适配器
• 锂离子智能电池(1)
• USB电缆
• SD存储卡
• 硬质携带包
• 软质运输包
• 灵活可调节的手带（适合习惯左手或右手的用户使用）
• 英语、西班牙语、法语、德语和简体中文版的用户手册为打印版，红外热像仪原理图，所有其他语种的用户手册为CD版SmartView®软件
• 保修登记卡

FLK-Ti105 9 Hz

工业用热像仪(9 Hz)
包括：

• Fluke Ti105热像仪
• 交流电源适配器
• 锂离子智能电池(1)
• USB电缆
• SD存储卡
• 硬质携带包
• 软质运输包
• 灵活可调节的手带（适合习惯左手或右手的用户使用）
• 英语、西班牙语、法语、德语和简体中文版的用户手册为打印版，所有其他语种的用户手册为CD版SmartView®软件
• 保修登记卡

Thermal Imaging Accessories

红外热像仪原理介绍

热成像原理介绍手册

Fluke三脚架安装配件2

针对Ti125、Ti110、Ti100、TiR125和TiR110热像仪的三脚架安装附件

Fluke TI遮光板2

针对Ti125, Ti110, Ti100, TiR125和TiR110热像仪的遮光罩

PC Adapter and Software

Fluke Connect无线SD卡

Fluke Connect无线SD卡

电池，充电器和适配器

TI车用充电器

车载充电器

Fluke SBP3备用电池组

Ti400、Ti300、Ti200、Ti125、Ti110、Ti105、Ti100、TiR125、TiR110、TiR105、Ti32、Ti29和Ti27红外摄像仪的额外电池组。

Fluke SBC3B充电座

Ti-SBP3锂离子充电电池组充电座。适用型号：Ti400、Ti300、Ti200、Ti125、Ti110、Ti105、Ti100、TiR125、TiR110、TiR105、Ti32、TIR32、Ti29、TiR29、Ti27和TiR27。

Fluke SBC3充电座

针对Ti32、Ti29、Ti27、Ti125、Ti110、Ti100、TiR32、TiR29、TiR27、TiR125和TiR110热像仪的电池充电器
