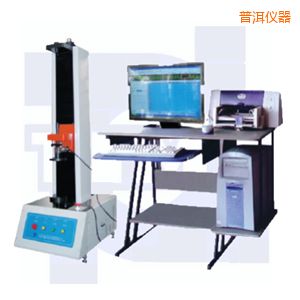

普洱微机控制弹簧拉压试验机-TLS-WI系列-时代仪器
产品概述：
TLS-WI系列微机控制拉压弹簧试验机依据JB/T7796-2005《拉压弹簧试验机技术条件》规定的技术要求制成。该型拉压弹簧试验机主要用 于测试各种螺旋弹簧及弹性元件的强度，气弹簧疲劳试验机，即在一定的变形量(或高度)下测试弹簧的试验力或在一定的试验力下测定弹簧的高度或变形量。
功能特点：
本机主要适用于各种弹簧的强度试验、力学性能及工序能力分析。
本机软件包有速度控制、参数输入、数据处理、结果观察、图表显示、图表打印、数据保存等功能模块组成。
试验方式多样化，数显式弹簧拉压试验机，可以设置弹簧的试验力，检测弹簧的剩余高度或变形量；也可以设置弹簧的剩余高度或变形量，手动双数显弹簧拉压试验机，检测试验力等功能。
多点自动变速采集数据，精密弹簧试验机，并自动返回到初始位置，高精度弹簧试验机，整个试验过程自动化。
过载自动返回，以保护传感器不受损坏。
具有强大的数据处理及数据统计功能，上海弹簧试验机，绘制刚度曲线、计算弹簧的分段刚度，可以进行数据统计，试金仪器，绘制正态分布图、计算工序能力指数。采用数控电机调速系 统或进口交流伺服电机及调速器和精密滚珠丝杠副组成传动系统，电子弹簧试验机，与高精度负荷传感器、位移传感器及数字式数据采集卡、PC组成测控系统，弹簧检测仪，实现了稳定可靠运行 及精确测量。
技术参数：
|
型号
技术参数
|
TLS-W系列微机控制弹簧拉压试验机
|
|
最大试验力
|
50N
|
100N
|
200N
|
500N
|
1000N
|
2000N
|
5000N
|
|
显示范围
|
0-50
|
0-100
|
0-200
|
0-500
|
0-1000
|
0-2000
|
0-5000
|
|
试验力最小读数值(N)
|
0.001
|
0.01
|
0.01
|
0.01
|
0.1
|
0.1
|
0.1
|
|
精确测量范围
|
满量程的1%-100%
|
|
位移最小读数值（mm）
|
0.01
|
|
拉伸试验两挂钩间距离（mm）
|
350
|
650
|
|
压缩试验两压盘间距离（mm）
|
350
|
650
|
|
上下压盘直径
|
Ф90
|
Ф130
|
|
拉伸及压缩试验最大行程（mm）
|
350
|
650
|
|
加载速度(mm/min)
|
0.005-500无级可调
|
|
加载方式
|
进口伺服电机、控制器、高精度滚珠丝杠精确加载（高速逼近、低速采集）过载保护自动停机，限位停机
|
|
净重(Kg)
|
90
|
200
|
|
外形尺寸(mm)
|
450*600*1200
|
600*400*1600
|
|
力值精度
|
±0.5（示值）
|
|
变形示值误差
|
≤±(50+0.15L)μm
|
|
电源
|
220VAC±10% 50Hz
|
|
型号
技术参数
|
TLS-W系列微机控制弹簧拉压试验机
|
|
最大试验力
|
10000N
|
20000N
|
50kN
|
100kN
|
150Kn
|
200kN
|
300kN
|
|
显示范围
|
0-10000
|
0-20000
|
0-50KN
|
0-100KN
|
0-150KN
|
0-200KN
|
0-300KN
|
|
试验力最小读数值(N)
|
1
|
1
|
1
|
10
|
10
|
10
|
10
|
|
精确测量范围
|
满量程的1%-100%
|
|
位移最小读数值（mm）
|
0.01
|
|
拉伸试验两挂钩间距离（mm）
|
1000
|
|
|
压缩试验两压盘间距离（mm）
|
1000
|
960
|
1300
|
|
上下压盘直径
|
Ф200
|
Ф300
|
|
拉伸及压缩试验最大行程（mm）
|
1000
|
|
1300
|
|
加载速度(mm/min)
|
0.005-500无级可调
|
|
加载方式
|
进口伺服电机、控制器、高精度滚珠丝杠精确加载（高速逼近、低速采集）过载保护自动停机，空气弹簧爆破试验机，限位停机
|
|
净重(Kg)
|
300
|
750
|
2000
|
|
外形尺寸(mm)
|
740*575*1600
|
1900*1100*2300
|
1100*770*2558
|
|
力值精度
|
±0.5（示值）
|
|
变形示值误差
|
≤±(50+0.15L)μm
|
≤±(50+0.30L)μm
|
|
电源
|
220VAC±10% 50Hz
|
380VAC±10% 50Hz
|
|
|
|
|
|
|
|
|
|
|
|
