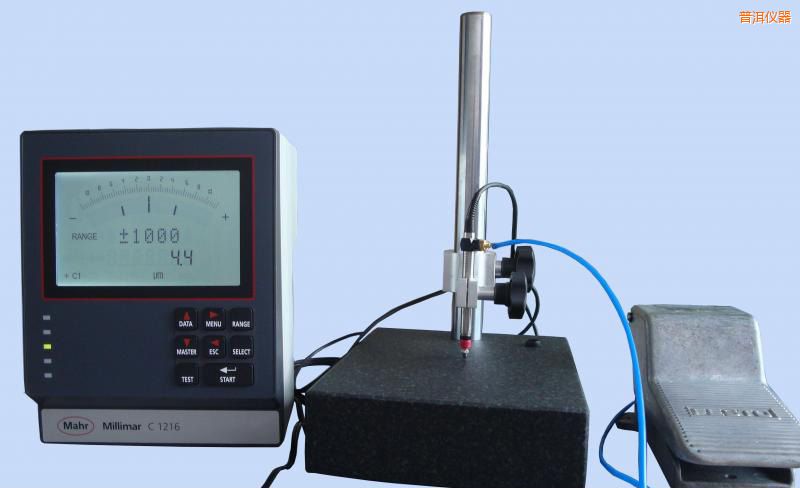

德国马尔mahr  1216 高精度薄膜测厚仪

薄膜行业高精度厚度测量标准配置

● 马尔显示电箱 Millimar C 1216

● 马尔 mahr 电感测头 Millimar P2004MA

● 马尔 脚踏提升器 Millimar 1340/1F

● 马尔 大理石工作台

可连接电脑，并提供测量软件

● 特别为薄膜行业开发的统计分析软件；

● 可实现测量数据实时上传电脑，上传方式可手动

或自动，特别适合高频次的测量；

● 可实现对大批量测量数据的统计和分析，显示最

大值，一体式涂层测厚仪，最小值，平均值，偏差值等一系列参数，非铁基涂料涂层测厚仪，并

制作成相关图表。

产品特性

● 测量精度高，分辨率可达0.01μm

● 测量速度快，结果响应时间为0.015s

● 德国Mahr品牌进口，品质保证，可实现长期高稳定性的测量

技术参数

Millimar C 1216紧凑型带背关显示箱

 功能

√ 可通过SELECT键直接调用最常用的设置项目
√  静态测量±A、± B及其所有组合
√ 动态测量：Max、Min、Max-Min、 Max+Min、均值
√ 自动侦测模式，可连接两个测量仪(电感测头，塞规...)
√  可由按键或通过RS232连接至基于MS-Windows的设置软件来对仪器进行设置显示
√  带背光的LCD显示屏，无损涂层测厚仪，带有一个模拟显示和两行数字显示
√ 五个三色状态灯用于报警和公差指示
√ 最多两个特性可同时显示
√  在量程±200um范围内最高分辨力为0.01un
连接
√ 2个电感测头(兼容Mahr,Tesa,Mahr-Federal,)
√ RS232接口
√  3个数字输入针脚，用于测量启动，标准测量，测量数据传输...
√ 3个数字输出针脚，用于GO，电子涂层测厚仪，NOGO，返工，日照涂层测厚仪应用，测量时间...
√ 模拟输出
√  可编程模拟电压输出(最大±5V)

技术参数：

显示屏： 带背景灯LCD，115mm x 70mm
模拟刻度： 指针式，涂层测厚仪厂家直销，61格
量程和文本显示： 位LCD，英国易高涂层测厚仪，5 x 7点矩阵，d3涂层测厚仪，字母-数字
测量数据显示： 7位LCD，涂镀层测厚仪，7段
公差显示： 5个LED，3色
量程显示： ± 3, 10, 30, 100, 300,1000, 3000,10000 μm
± 0.0001; 0.0003; 0.001; 0.003; 0.01;0.03; 0.1; 0.3 inch或依据公差带
响应时间：
- 测量数据记忆0.010s
- 数字显示0.100s
- 模拟显示0.100s
- 输出0.020s
极限误差：
- 10 x 模拟显示2.5%
- 数字显示0.3% (min. 0.2 μm)
温度系数： 0.005%/°C
操作温度： 0°C to 45°C / 32°F to113°F
接口：电脑，phynix涂层测厚仪，打印机 RS232，9阵，针插座(与PC兼容)
- 控制输出： 3个Opto-coupler输出针脚
24V，100mA
- 控制输入： 3个Opto-coupler输入针脚
24V, 10mA
通过主电源供电： 100V 至 240V, 47Hz 至63Hz
耗电量： 10 VA
防护等级： IP54, 在有传导灰尘下 IP43
外壳尺寸：(H x W x D) 约 205 mm x 160 mm x 165 mm
重量： 约 2.1 kg / 4.6 lbs

Millimar 电感测头 P2004MA

头类型：P2004A

测量范围：±2.0mm

上限位：-2.2mm…0mm

下限位：+2.2mm…4.4mm

提升/回退：真空提升

电子零点处的测力：0.75N±0.15N

测力增量：0.2N/mm

灵敏度误差：0.3%

重复性误差：0.1μm

滞后性误差：0.5μm

防护等级：IP64

缆线长度：2.5m/8ft
