青岛表面粗糙度测量仪SV-2100,青岛表面粗糙度测量仪价格

青岛表面粗糙度测量仪-SV-2100-日本三丰Mitutoyo

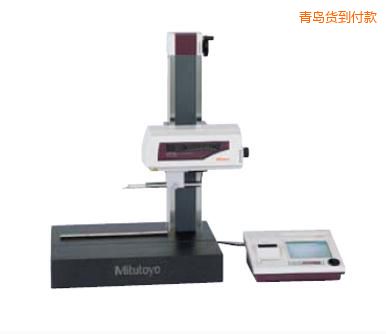

Surftest (表面粗糙度测量仪) SV-2100
178 系列 — 带有专用控制/ 装置型表面粗糙度测量仪
提供台式或便携式，上海粗糙度轮廓仪，PC 软件或专用数据处理器多种组合方式的表面粗糙度测量仪。

SV-2100操纵杆控制下移动速度高达40mm/s (X轴) ；利用 Z 轴微调钮可实现平稳定位；X轴直线度为0.15μm/100mm，可实现稳定、高精度测量。

产品特点

◇SJ-500操作性强
7.5" TFT LCD液晶彩显
该专用数据处理器配备高清晰 ." TFT LCD 液晶彩显；图标显示，触控式面板，友好人机界面。
定位方式：操纵杆和处理器上的手动控制钮
操纵杆易于操作。使用手动微调钮可轻松实现小孔测量对测头的精确定位。
多次测量功能：本机可通过编程自动地依次进行三次测量。
自动调水平台(选件)
表面自动调水平轻松完成设置。

◇分析类型
SJ-500可进行细微轮廓分析
支持种分析参数，表面粗糙度与光洁度，符合 ISO1 、JIS001等表面粗糙度标准。还可进行各种细微轮廓分析。
* 轮廓分析：面积，圆，表面粗糙度n7，角度，坐标差，泰勒粗糙度仪，阶差，倾角斜度。

◇SJ-500具有高耐用性
陶瓷导轨
陶瓷导轨，纸张粗糙度仪，其固有的耐磨性、无损耗特性，可长期确保驱动部X轴的直线度。免维护设计，马尔粗糙度轮廓仪，陶瓷无需防腐蚀处理。

★自动测量，宁波粗糙度仪，加装自动水平调整和测针回缩功能。实现了重复测量和多
截面测量的精确定位。

★SV-2100S4/H4/W4 均配备紧急终止按钮。

★带专用控制器的高精度，非接触粗糙度测量仪，高性能，袖珍型表面粗糙度测量仪，浙江粗糙度仪，操作简
单，表面粗糙测量仪，显示一目了然。
配有7.5英寸彩色TFT液晶屏幕、大号彩色图标与触控式面板控制，该显示装
置操作简单，读取容易。控制部的内置操纵杆使得定位快捷简便。测量小孔
内侧时可使用手动旋钮对细小触针的位置进行微调。表面粗糙度测量条件的
设置简单易行。利用简单的输入功能可按ISO/JIS/VDA粗糙度标准计算绘图
指令符号。

★程控多次测量功能
SJ-500/SV-2100M4只对 X 轴方向连续测量。
SV-2100S4/H4/W4实现了程控 Z 轴移动下的 X 轴方向的测量。

★操纵杆与调整钮联合高效定位
同时配有：快速移动操纵杆 (X轴:SJ-500型 0mm/s；SV-2100型 0mm/s。Z轴：SV-2100S4/H4/W4型) 及手动微调钮 (小孔测量定位的关键)。

产品规格

型号		SJ-500	SV-2100M4	SV-2100S4	SV-2100H4	SV-2100W4
标准型		(选件)	手动操作	电动驱动
测量范围	Z1 轴 (检出器)	800μm, 80μm, 8μm
	X轴	50mm	100mm
直线度		0.2μm/50mm*¹	0.15μm/100mm
分辨力	X轴	0.05μm
	Z1 轴 (检出器)	0.01μm (800μm), 0.001μm (80μm), 0.0001μm (8μm)
	Z2轴（立柱）	—	—	0.1μm
驱动速度	X轴	0 - 20mm/s 或手动操作	0 - 40mm/s 或手动操作
	Z2轴（立柱）	一	手动操作	0 - 20mm/s 或手动操作
测量速度		0.02 - 5mm/s
上下移动量		连接装置: 30mm	350mm	350mm	550mm
评价轮廓		原始轮廓, 粗糙度轮廓, 波形轮廓, DF 轮廓, 粗糙度 motif 轮廓, 波形 motif 轮廓
评价参数		Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Sm, S, Pc, m(rc),δc, mr, tp, Htp, Lo, lr, Ppi, HSC, Δa, Δq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Ea, Eq, R, AR, Rx, W, AW, Wx, Wte
轮廓分析		阶差 (平均, 最大, 最小), 圆, 角度, 面积, 坐标值边缘, 倾斜角
分析图表		负荷曲线 (BAC), 振幅分布曲线 (ADC), 功率谱图
曲线补偿		抛物线补偿, 双曲线补偿, 椭圆补偿, 圆补偿, 锥面补偿, 倾斜补偿 (曲面/任意)
滤波		2CR75, PC75, 高斯鲁棒样条
截至波长	λs	0.25, 0.8, 2.5, 8, 25, 80, 250μm, 无滤波
	λc	0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
	λf	0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
取样长度		0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
LCD规格		7.5" 带背光的TFT液晶显示
内置打印机		高速热敏打印机 (纸宽: 58mm)
记录放大倍率	水平倍率	10X - 500,000X, 自动
	垂直倍率	0.5X - 10,000X, 自动
检出器	检出方式	差动电感方式
	触针&测力	0.75mN 触针针尖 (锥): 针尖锥角: 60o, 针尖半径: 2μm4mN 触针针尖 (锥): 针尖锥角: 90o, 针尖半径: 5μm
电源		100 - 120V AC ±10%, 50/60Hz
功耗		100 VA	70 VA	140 VA
外形尺寸	主机	425×94×160mm	716×450×863mm	766×482×966mm	766×482×1166mm	1166×482×1176mm
	演算显示部	330×270×94mm
	电动装置	一	一	372×245×71.8mm
重量	主机	2.7kg	140kg		150kg	220kg
	演算显示部	4.0kg
	电动装置	一	一	3.0kg
