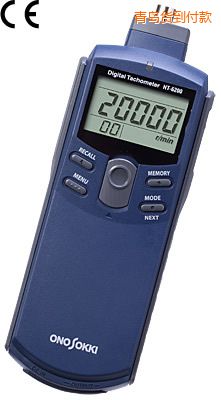

青岛手持式转速计-HT-6200-日本小野

HT-6200手持式转速计适用于汽油发动机，柴油发动机的转速，转速实验仪，以及电动车，混合动力车电机的转速测量。转速计的测量部与表示部一体化，使用内置电池进行工作。

根据测量对象及用途，可选购各种外接传感器配套使用，如VP-1220发动机转速传感器，IP-292/296及IP-3000A/3100点火脉冲传感器，OM-1200电磁式转速传感器，MP系列电磁式转速传感器，以及TTL逻辑电路信号传感器，对选择对象进行转速测量。测量结果可以保存在内部存储器内，最多可保存20个数据。并可方便地对保存数据进行确认检查。

可支持转速(r/min ，转速测控仪，r/s)，累计旋转次数(计数器)，旋转周期(ms)，圆周速度(m/min)等多个项目的测量。同时标准配置模拟电压信号(与监控信号切换选择)和脉冲信号2种信号输出功能。模拟电压信号输出可用于数据记录仪的数据采集，监控信号输出可用于确认传感器的信号波形或连接FFT分析仪进行频谱分析，红外线转速仪，脉冲信号输出可用于进行转速跟踪分析时的FFT分析仪的转速输入信号。

根据发动机或电机的种类有可能发生不能测量，或测量转速范围小于产品的表示规格的状况。

特长

电动车，混合动力车的转速测量
汽油发动机与柴油发动机的转速测量

■ 对应传感器　根据使用目的可选用的相应的传感器
	发动机	IP-292/296点火脉冲传感器 IP-3000A/3100点火脉冲传感器 OM-1200电磁式转速传感器 VP-1200发动机转速传感器(振动)
	电机	OM-1200电磁式转速传感器
	一般旋转物	MP系列电磁式转速传感器

存储器最多可保存20个测量数据
极值保持功能可在测量中表示最大值，最小值
具有3种信号输出功能

■ 模拟信号输出	转速值信号(用于转速信号的数据采集记录)
■ 监视信号输出	传感器的信号经过波形处理后的信号(用于波形的确认与分析)
■ 脉冲信号输出	检测出的脉冲信号(用于转速信号的同步)

具备背光功能在光暗处也可清晰地观测表示值

测量方法

■汽油发动机

■电动车/混合动力车电机

应用例

■汽油发动机的转速测量

■柴油发动机的转速测量

■电动车/混合动力车电机的转速测量

简要规格

被测对象	汽油发动机	柴油发动机	电机 (电动车/混合动力车)	一般旋转物
对应传感器	・点火脉冲传感器 IP-296/292/31000/3000A，OM-1200 ・发动机转速传感器(振动) VP-1220	・发动机转速传感器(振动) VP-1220	・电磁式转速传感器 OM-1200	・电磁式转速传感器 MP-900/9000系列 *不能配套使用磁电式转速传感器MP-981/9820
测量对象部位	・高压点火线圈，初级端导线，次级端导线・ECU转速脉冲(5V) ・发动机气缸顶部等(使用VP-1220时)	・发动机气缸顶部等(使用VP-1220时)	・电机	・转速检测齿轮

※ 使用OM-1200测量电机转速时，根据传感器的设置位置，电机的种类，测量转速范围有可能与规格值不同。

	汽油发动机，老款电机转速测速仪，柴油发动机的转速测量	发动机以外的转速测量
测量单位	r/min(转速)	r/min (转速)，发动机转速仪，r/s(转速) m/min(圆周速度)，ms(旋转周期) COUNT(累计旋转次数)
输入频率范围	1 ～ 1666.67 Hz	3.33 ～ 1666.67 Hz
最大测量值	20000 r/min 最大转速与1转的脉冲数(P/R)无关。	根据1转的脉冲数(P/R)的不同，最大转速测量范围不同。

计算方式	周期计算方式
测量时间	1 s ±0.2 s

测量对象			发动机，电机，一般旋转物
表示			液晶表示器，5位，进口艉轴转速监测仪，带背景光源(字符高：10.2 mm)
测量时间			1 s + 1 周期
测量精度			表示值＊×(±0.02 %)± 1计数＊表示值是除去小数点的计数值。圆周速度的精度取决于转速的精度。
脉冲数的设定范围 (P/R)			0.50 ～ 200.00(发动机的转速测量) 0.50 ～ 999.99(发动机以外的转速测量) (设定最小间隔0.01)
测量功能	极值保持功能		最大值(MAX)，正反转速监测仪，最小值(MIN)
	数据存储功能		20个数据
	过超指示功能		测量值超出表示范围时过超指示表示(ERROR)
	上限转速报警功能		测量转速超出预先设定的上限值时，非接触式转速仪，表示警告标识(↑)
	圆周速度计算功能		根据设定的直径值与测量转速值计算出圆周速度
	累计功能		累计计算输入脉冲数
	周期测量功能		测量输入脉冲的间隔周期(1秒以下时，为输入脉冲的间隔周期的平均值)
	触发电平调整功能		通过本体右侧的转盘旋钮进行调整
输出部	接口		小型插孔(φ2.5 mm)
	模拟输出	输出内容	与转速成比例的电压值
		输出电压	0 ～ 1 V / 0 ～设定满量程(满量程可任意设定)
		变换方式	10 bit D/A变换方式
		线性度	±1 % / 设定满量程
		输出更新时间	50 ms + 1周期时间以内
		温度特性	±0.05 % / 设定满量程 / ℃
		设定误差	±0.5 % / 设定满量程
		输出阻抗	100 kΩ以上
	监控输出	输出内容	传感器的测量信号 (切换使用模拟信号输出接口)
		输出阻抗	100 kΩ以上
	输出电压		Hi电平：＋4.5 V以上 Lo电平：＋0.5 V以下
	信号逻辑		正逻辑
	输出阻抗		100 kΩ以上
使用温度范围			0 ～＋40 ℃
保存温度范围			－10 ～＋50 ℃
电源			7号电池4个，或专用电源适配器PB-7090(选购件)
电池使用时间			16小时以上(不使用背光) 8小时以上(使用背光) (使用碱性干电池，温度20 ℃时)
电池警告表示			电池电压低于4.4 V以下时警告表示(LOW)
外观尺寸			189.5 × 47.5 × 66 mm
重量			约 280 g(含电池)
附属品			7号电池4个，旋转蒸发仪转速，便携箱，电机转速检测仪，使用说明书
选配件	传感器		・ IP-292/296点火脉冲传感器・ IP-3000A点火脉冲传感器・ IP-3100点火脉冲传感器・ VP-1200发动机转速传感器・ OM-1200电磁式转速传感器・ OM-0102电磁式转速传感器(OM-1200)用设置配件(带3枚粘贴片) ・ MP-900/9000系列电磁式转速传感器 *不能配套使用磁电式转速传感器MP-981/9820
	配套用品		・ MP-900/9000系列电磁式转速传感器用电缆 MX-005(5 m)，MX-010(10 m) ・ LA-0203C测量用三脚架・ HT-0521A固定配件・ HT-0522磁性固定台架・ PB-7090交流电源适配器　＜Adapter Technology制＞・ AX-501 BNC接头信号输出电缆(2 m，模拟电压，脉冲输出共用)
