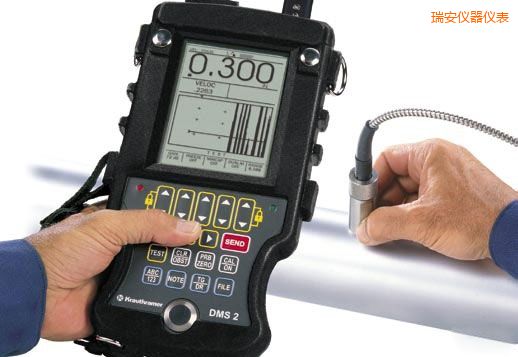

    超声波测厚仪
    型 号:DMS2TC
    品 牌:美国GE
    技术指标:测量范围:0.2mm到635mm(钢),取决于探头,材料和表面情况
    瑞安超声波测厚仪-DMS2TC-美国GE

    DMS 2 型超声波测厚仪是一种创新的A-扫描数字测厚仪/数据记录器。它基于Krautkramer的TopCOAT专利技术,采用自动速率模式(Auto- V),多模式超声波测厚仪,集众多优秀特性于一身,使用简便。DMS 2还配置了一个通过采用直接光照技术而增强对比度的1/4VGA(320 x 240)大屏幕显示器,能显示所有相关的检测数据。

    为了进一步提高检测的可靠性,让检测更加方便,我们在DMS2上加装了最先进的技术和特殊功能。你可以在三种不同型号的仪器中作出选择:除标准型仪器DMS2之外,超声波测厚仪 上海,我们有为更简单应用而设计的DMS2E;而具备TopCOAT方法的DMS2TC,可透过涂层进行厚度测量。



    TopCOAT

    用获得专利的“TopCOAT”方法(DMS2TC),我们已能够透过涂层进行腐蚀测量。这种方法通过测量工具显示管壁表面的严重腐蚀,在增益高的情况下,测厚仪厂,即使是很小的凹坑也能被检测出来。涂层和母材测量一次就搞定并同时显示在你眼前!



    Auto-v

    如 果你的零件没有涂层,你可以使用Auto-v功能。它简体了传统的厚度测量,是一种独特的方法。用Atuo-v你在不知道材料声速时也能测量零件厚度。这 使你测量没有涂层的不同材料时无需附加的校准,也无需任何校准标准。不用知道材料的声速就能测量了,昔日的缺点不复存在!



    DMS2E/DMS2/DMS2TC产品特点


    • 外罩防尘、防水、抗冲击,并备有供现场使用的橡胶套以适用于恶劣条件
    • 带背光的大LCD显示屏能够显示数字读数、A扫描、B扫描和设备设置
    • A扫描大屏幕显示,以进行信号测量核对和调整
    • -多模式进行带涂层表面的厚度测量
    • TopCOAT – 即使后壁被腐蚀,涂层和基础材料的测量只需一次测量即可同时被读取和显示
    • 自动速率模式 – 元件的厚度测量可以通过未知的声速来进行,而无需参考块
    • 使用标准AA铝锰电池的运行时间为40小时
    • 用户友好的菜单能迅速进行设备设置和功能使用
    • 数据存储能记录字母与数字编码的调整数据组
    • 灵活的数据记录器,能进行字母与数字输入
    • 串行RS232接口进行电脑或串行打印机的数据传送
    • 对话探头和所有探头的自动零点识别优化了性能
    • 选择面最广泛的探头范围能解决众多运用问题




    DMS2E/DMS2/DMS2TC技术参数

    型号选择

    DMS2E-基本型

    DMS2-标准型

    DMS2TC-具有TopCOAT测量模式和Auto-V测量模式

    测量范围

    DMS2E0.6mm635mm(),取决于探头,材料和表面情况

    DMS2/DMS2TC0.2mm635mm(),取决于探头,材料和表面情况

    测量模式

     多重回波波前双晶测量模式、最小值获取模式、DaulMulti运行模式。

     TopCoatAuto-V(仅限DMS2TC)

     单晶测量模式包括多重回波的波形前沿/峰值测量法和表面回波与底面回波间缺陷测量法(仅限DMS2E/DMS2)

    探头调零

    通过调零试块自动或手动调零

    V声程修正

    自动

    分辨率

    0.01mm0.1mm

    增益

    自动或手动(1dB步进)

    接收带宽

    0.515MHz

    显示

    71x95mmLCD240x320象素,带背光,对比度可调

    4位显示,数字字体高12.719mm(可选)

    A扫描实心/空心回波显示,栅格可选;

    B扫描(同步的)、整流、全波、正半波、负半波

    射频模式(仅限DMS 2/DMS 2TC)

    闸门可调节

    供电

    45号电池或NiMH电池

    操作时间

    在有背光和操作频率在4Hz情况下,

    使用NiMH电池可超过40小时

    存储

    150000个数据和1100AB扫描

    输出

    RS232接口

    工作温度

    -1050

    尺寸

    256x129x30mm

    重量

    括电池885g



    DMS2E/DMS2/DMS2TC常用探头

    名称

    型号

    测量范围

    频率

    接触直径

    工作温度

    最小钢管直径

    探头线型号

    标准探头

    DA301

    1.2200mm

    5MHz

    12.1mm

    -2060

    25mm

    DA231

    超厚探头

    DA303

    5.0300mm

    2MHz

    16.2mm

    -2060

    127mm

    DA231

    超薄探头

    DA312

    0.650mm

    10MHz

    7.5mm

    -2060

    20mm

    DA235

    超薄探头

    DA312B16

    0.712mm

    10MHz

    3.0mm

    -2060

    15mm

    自带导线

    高温探头

    DA305

    4.060mm

    5MHz

    16.2mm

    10600



    DA235

    高温探头

    HT400

    1.0254mm

    5MHz

    12.7mm

    10540

    50mm

    KBA535

    TopCOAT探头

    TC506

    涂层0.052.0mm

    基体0.57.0mm



    15.9mm

    <54



    KBA531TC



    注:  所示温度为厂家理想状态试验所得,实际温度会低于此温度。注意高温耦合剂的正确使用方法。

          测试高温表面时需用高温耦合剂。

          TopCOAT探头专配DMS2TC测厚仪
