    超声波探伤仪
    型 号:USM Go
    品 牌:美国GE
    技术指标:范围:纵波最大穿透14016mm钢板(557英寸)

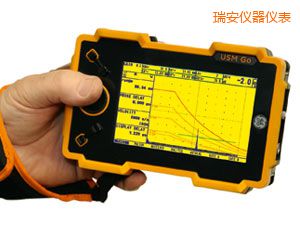

    瑞安超声波探伤仪-USM Go-美国GE

    USM Go是GE产品中最轻和最易便携的超声波探伤仪。它专门用于石油和天然气、航空航天、发电和汽车行业中最苛刻的检测环境下的长时间简便操作。


    •  A-扫描冻结模式功能(用于闸门A和闸门B)便于在苛刻的条件下工作。
    •  所有参数的简易列表可以打印出来。
    •  SD卡上的简易目录管理。
    •  嵌入式的菜单定制工具可以适应2个用户级别的菜单结构。
    •  每年校准提醒,有效地进行质量管理。
    •  智能注释功能,提高报告的有效性。
    •  可选的功能 底面回波衰减器(BEA)有助于发现非常小的缺陷,提高检测能力。
    •  两个闸门的自动阀值功能在同等条件下确保测量结果的准确性。
    •  录像长达8分钟,可以现场(动态)报告。
    •  显示测量指标——振幅和距离,以减少出错率。
    •  回波渡越时间精确到微秒。
    • 兼容trueDGS。


    规格:

    LCD

    有效面积 宽:108毫米(4.25英寸)x高:64.8毫米(2.55英寸)
    尺寸 5.0”
    像素分辨率 800(宽)x480(高)点

    连接器

    探头连接器 2个LEMO-00
    UT 输出连接器 SAP输出,报警
    USB接口 Mini USB连接器
    SD-卡连接器 标准尺寸SD卡插槽,可容纳标准SD卡

    脉冲发生器 -
    所有脉冲发生器测量均遵循 EN12668 规格进行。

    脉冲模式 模拟尖峰标准,单相位可调方波
    可选
    脉冲电压(SQ模式) 120伏到300伏,锻件超声波探伤仪,以10伏为步进,误差允许在10%内
    脉冲宽度(SQ模式) 30ns到500ns,以20ns为步进,误差允许在10%内
    脉冲振幅(尖峰信号模式) 低:120伏,高:300伏
    阻尼 50或1000欧姆
    PRF 在15赫兹到2000赫兹之间自动优化,3种自动调整模式:AutoLow、Auto Med、
    AutoHigh - 可选PRF的“幻象波去除”手动控制,从15到2000赫兹

    接收器

    范围 纵波最大穿透14016mm钢板(557英寸)
    数字增益 动态范围为 110 dB,其中步进为 0.2 dB
    模拟带宽 0.2兆赫 - 20兆赫
    检波 宽带
    1-5兆赫
    2, 2.5兆赫
    4, 5兆赫
    10兆赫

    闸门

    独立闸门 2 个闸门(A 和 B),闸门 B 支持通过闸门 A 触发
    滤波器
    正半波(POS) 全波(FW)
    负半波(NEG) RF(检波)
    测量值
    波峰
    波侧
    Jflank

    内存

    容量: 最大支持16GB的SD卡(标配2GB SD卡)
    报告 JPG或BMP的文件格式报告。UltraMATE兼容的数据记录文件。

    环境

    电池 5.5小时
    机器上直接充电
    使用可选适配器座充充电
    比例电池电量计指示剩余的工作时间
    充电器 “通用”交流(100-240伏,,50-60赫兹)
    符合CCC、CE、UL、CSA和PSE的要求
    尺寸 175毫米×111毫米×50毫米
    重量 845克(1.87磅),含电池

    依据MIL-STD-810F防护

    湿热和湿度(存储) 10 个周期:60°C(140°F)到30℃(86°F)时,10小时;
    30℃(86°F)到60°C(140°F)时,10小时;过渡
    2小时内,507.4
    温度冲击(存储) 3 个周期:-20°C(-4°F)到60°C(140°F)时,4小时;
    60°C(140°F)时,4小时;在5分钟内过滤,
    503.4 程序 II
    振动 514.5-5 过程 I,附录 C,图 6,
    常规暴露:每轴1小时
    冲击 每轴6圈,15克,11毫秒半正弦波,超声波数字探伤仪,
    516.5 程序 I
    松散货物(集装箱运输) 514.5 程序 II
    运输跌落(打包以便运输) 516.5 程序 IV, 坠落26点
    操作温度范围 0°C 到 55°C (32 到 131°F)
    存储温度范围 -20°C 到 60°C (-4 到 140 °F)带电池,24小时
    防尘/防
    水滴
    符合IEC 529关于IP67分类的规定
    合规性
    EMC/EMI EN 55011
    EN61000-6-2:2001
    超声波 EN 12668
    ASTM E1324
    E317
    ANSI/NCSL Z 540-1-1994
    MIl STD 45662A
    MIL STD 2154

    接收器

    USM Go AWS选项 AWS尺寸调整工具,符合AWS D1.1 结构焊接规范
    USM Go Dac选项
    Dac尺寸调整工具
    16点
    符合
    EN 1712- EN 1713 – EN 1714
    ASME & ASME III
    JIS Z3060规定
    TCG:120 dB动态
    TCG:110 dB/毫秒斜率
    USM Go DGS选项

    DGS尺寸调整工具,符合EN 1712

    包括新trueDGS技术
    USM Go Dac选项嵌入式数据记录器选项 自定义的线性和网格文件创建
    USM Go方波脉冲选项 允许脉冲发生器对参数进行微调,电压从120V调整到300V,步进为10V,
    脉冲宽度可以从30ns到500ns,步进为10ns
    USM Go手动PRF和幻象波去除选项 允许在15赫兹到2000赫兹之间进行手动PRF优化,步进为5赫兹。幻象PRF有助于确定低衰减材料中由多次反射引起的反常回波

    语言

    俄语、葡萄牙语、意大利语、波兰语、捷克语、英语、德语、法语、西班牙语、中文和日文

    规格如有改动,不另行通知。



    特色:

    USM Go系列/可升级

    现有的USM Go客户均可访问USM Go测试仪的所有新功能。

    USM Go可以升级,包括其众多的特性/功能。特性/功能也可以以后添加。参见以下USM Go系列图表。

    USM_GO_features1


    生产率

    USM Go测试仪操作直观,因此几乎不需要花费时间辨别曲线。从使用它的那一刻起,您的生产率就已经提高了!使用成熟的图形用户界面(GUI)和创新的操纵杆简化导航程序,允许单手操作,并快速、准确地调整。其他生产率功能包括:

    • 自动校准
    • Auto 80
    • 同步闸门功能

    坚固的结构

    • 坚固的模压橡胶外壳可以承受最恶劣的环境,并显著减少停机时间。
    • IP67浸入测试(P67/IEC529 - 防尘/防淋水,符合IEC529关于IP67分类的规定)
    • 坠落测试(514.5 程序 II; 516.5 程序 IV)
    • 振动测试(Mil-Std-810F; 514.5-5 程序 I, 附件 C)



    人体工程学

    USM Go超声波便携式探伤仪符合人体工程学设计,重量轻,体积小,易于在最苛刻的检测环境中使用。

    • 用于难以进入地区时,可以最小化外壳尺寸
    • 优化的显示尺寸,提高可读性和回波分离,两个相邻回波分得开
    • 安全的单手操作
    • 重量轻(850克/1.87镑)
    • 集成支架
    • 可使用在普通的摄像机和工业三脚架上
    • 主要的控制键:增益、自由定义键
    • “翻转”功能允许惯用左手和惯用右手的人都可以自如地使用仪器。
    • trueDGS®斜射波束传感器,极大提高EN 583-2的定量能力。



    连接性

    标准的USB连接允许从探伤仪上下载数据,作进一步分析或存储。该仪器标配2GB的SD记忆卡(最多可支持16GB内存卡)。

    报告以JPEG或BMP格式生成,所以不需要专门的阅读软件。

    简单的机载数据记录器收集和保存厚度测量数据。

    UT检测能力

    独有获得专利的幻象波去除(Phantom echo)指示器选项:由于脉冲往复回波衰减低和脉冲重复频率过高,回波会在屏幕上闪烁。

    如需详细信息,请参见应用部分


    应用:

    USM Go旨在提供缺陷检测,用于各个行业和过程频谱,如航空航天、发电和汽车行业,以及石油和天然气行业。

    焊缝检验

    • 三角函数预测
      • 计算表面到反射体的深度、幅值(amp)和声程
      • 曲率校正(校正径向检测时的投影位置)
      • 彩色路径(在设置好壁厚后,系统会自动根据探头角度和工件厚度分出一次波区域,二次波区域,三次波区域等,超声波探伤二级,不同区域有不同的背景颜色)
    • AWS
      • 依据AWSD1.1结构焊接标准代码自动评级
    • DAC

                可以依据EN ISO 17640、11666和23279调整三条曲线的dB值

    • DGS
      • 可以依据EN 1712调整大小
    • trueDGS®
      • 依据EN 583-2,显著提高尺寸调整能力

    锻件

    • 手动PRF调整
    • 幻象波(Phantom echo)去除
    • DGS
    • 底面回波衰减器



    复合材料

    • 射频显示
    • A门电路回波触发的2门电路与B-启动
    • 用于120dB/μs高衰减材料的TCG校准

    钢轨

    • 高PRF(高达2000赫兹)
    • 重量轻(850克/1.87镑)
    • 尺寸小,符合人体工程学
    • 附件(符合人体工程学的套件:手腕附件、胸前附件、肩带)。


    同类产品
