    涂层测厚仪

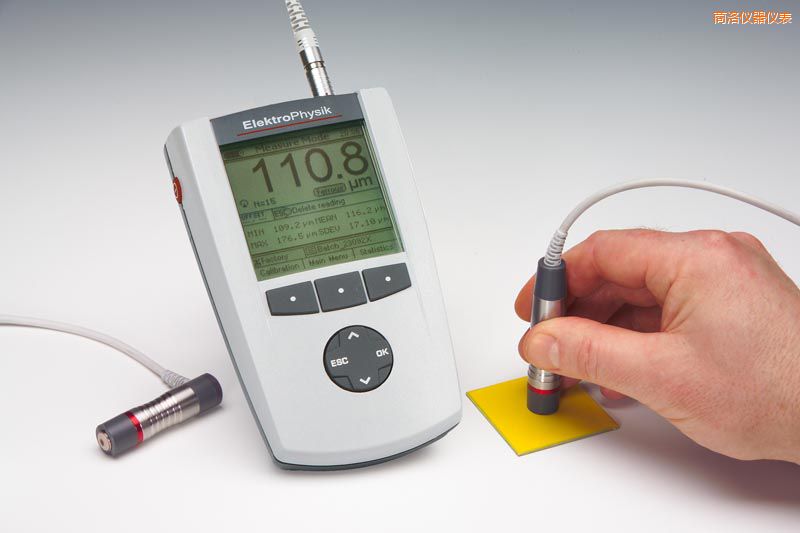

    型 号:MiniTest 7400
    品 牌:德国EPK
    技术指标:提供了一个特制的坚固探头系列(HD探头)
    商洛涂层测厚仪-MiniTest 7400-德国EPK

    创新的用户界面概念结合便捷的数据管理,新产品MiniTest7400成为今天测量系统理想的解决方案。


    新概念的优势

    直观的菜单控制及与上下文相关的联机帮助,使用简易。大背光按键,即使戴着手套操作,也倍感舒适。大背光图形显示频提供极佳的观察效果,即使在晚上或能见度极低的条件下使用也极其方便。

    配置管理帮助MiniTest 7400简化了校准及参数设置,橡胶涂层测厚仪,无需专业技能,也可在最短的时间内完成困难测量任务。先进的数据管理如PC一样提供快速创建文件夹和易于设置批组。除了数字显示读数,层次清楚的显示统计值和读数包括趋势图和直方图、过程能力指数”Cp”和“Cpk”以及组统计值。错误的读数可以从批组中删除以防止产生错误的统计值。




     庞大的数据储存器为必要的数据管理,可保存高达500批组的250,000个读数。为满足高精度测量的要求,7400探头可达到5点校准(包括零点)。预设的校准方法符合工业准则和ISO 19840,SSPC,“瑞典”,“澳大利亚”的测量标准。 此外,延伸的特殊校准方法也适用于粗糙表面的测量。

    为了方便建立和评估测量值组和各种数据格式的输出,标准配置包括计算机软件包“MSoft 7 Professional”。软件输出数据如文本、Excel®分析总表或PDF文档,并允许笔记和注解条目。特点:测量样品的图片可以添加到数据报告中。



    配备众多的接口,MiniTest 7400可以连接各种外接设备。红外接口(IrDA®1.0)可作为标准配置。一个多用接线盒可用来作为一个USB接口连接各种设备,如外借电源、耳机、脚踏开关或警报器。对于单个装置连接,则可选择RS 232和USB连接线以及IrDA®//USB接口转换器。

    模拟信号处理时代已成过去,数字信号处理将成为未来的趋势。


    SIDSP® 明显优势

    EPK此项探头内部数字信号处理新技术为涂层测厚领域的创新奠定了新标准。高精度,高重现性,对温度变化不敏感,适应性强,这些都是SIDSP®的主要特点。创新的生产技术结合自动化校准过程,而且每个探头可独立校准,从而生产出高质量7400的探头。

    这主要源于充分利用了SIDSP技术赋予的优势。无与伦比的精密生产过程使得每个探头都如出一辙的优质。


    重现性

    读数的可靠性主要取决于读数的重现性。电磁干扰是最普遍的导致误差的根源,所以保护测量系统和探头电缆免受这些干扰非常重要。

    跟传统技术不同,SIDSP®在探头内部产生和控制激发信号。回传的信号直接进行数字转换和处理从而提供测量厚度值。厚度值通过探头电缆数字化传输到显示装置,也就是说:在这种情况下模拟测量系统的信号传输过程中没有更多干扰。即使您的测量工件需要特别长的电缆线也没问题,国产涂层测厚仪,加长的电缆线同样具有极强的抗干扰能力。

    EPK 的SIDSP®探头具有极高的重现性。将探头放在同一测量点测量几次,每次您都可以得到基本一样的结果,再次证明了SIDSP®探头的优秀性能。


    生产过程

    在生产过程中,SIDSP探头要经过特殊的校准程序,探头在特征曲线上高达50个点进行校准,如此多个点的校准使得特征曲线在整个量程范围内都十分精确以致可以消除其偏差。校准数据被永久储存在传感器,无论与哪一种SIDSP显示器相连,都可以迅速地被检索。此外,生产过程中,探头的温度性能永久地决定整个工作温度范围。这样,每个探头都可以独立调整温度补偿,在任何温度即使温度大幅度变动,特征曲线仍可保持其精确度。




    探头的适应性

    有色金属的导电性可能会有所不同。对这些基体使用自动补偿,基于电涡流原理可以使用N型探头或者FN型探头的N功能,可以精确测量多种导电性不同的有色金属材料,无需特别在基体上校准仪器。

    所有的SIDSP®探头充分地适应测量各种几何形状的样品。可以对不规则形状表面做出补偿。当您在无涂层基体上校零时,整个量程范围都在这个特定的形状和材料基础上进行校准。


     探头设计选择

    不同的线缆插口类型更加灵活,来适应测试要求。每个标准探头都可以提供直线缆插口或直角设计,后者可以测量难以进入的类似管和中空零件。



    对由于油漆或粉尘污染的恶劣坏境需要特殊的探头。为了给在恶劣环境中提供最终保护,MiniTest 7400提供了一个特制的坚固探头系列(HD探头)。这些探头具有特殊的灌浆密封用来保护探头设备。外部的弹簧装置使探头易于清洗。

    对于粗糙表面,漆膜涂层测厚仪,“F2 HD”型探头是特别适用于粗糙表面的探头。





    MiniTest 7400 探头

    可选探头

    种类繁多的可换探头,满足各种应用要求。

    可以通过推拉式连接系统轻松地更换探头。

     两用型FN探头自动识别基体材料。

    与表面接触后,仪器自动切换到合适的测量原理。 因此,应用错误会被淘汰,加快了测量进程。

    探头技术参数



    1.多点校准,在实验室条件下符合提供的标准

    2.零点校准,并且校准值和预期的涂层厚度接近

    3.使用精密支架,不适用HD探头

    4.如果选择“快速”,测量速度主要取决于操作

    5.根据 DIN 55350第13部分

    6.多点校准值优于获得的指定数据.

    7.包括涂层

    探头设计选择

    不同的线缆插口类型更加灵活,来适应测试要求。每个标准探头都可以提供直线缆插口或直角设计,后者可以测量难以进入的类似管和中空零件。


    对由于油漆或粉尘污染的恶劣坏境需要特殊的探头。为了给在恶劣环境中提供最终保护,MiniTest 7400提供了一个特制的坚固探头系列(HD探头)。这些探头具有特殊的灌浆密封用来保护探头设备。外部的弹簧装置使探头易于清洗。

            F 2 HD 探头

    对于粗糙表面,“F2 HD”型探头是特别适用于粗糙表面的探头。

    MiniTest 7400 主机技术参数

    MiniTest 7400 可选配件
